модель 2002 года
- Модель Scrambler 50
- Код модели SCRAMBLER 50 (A02EA05CA)

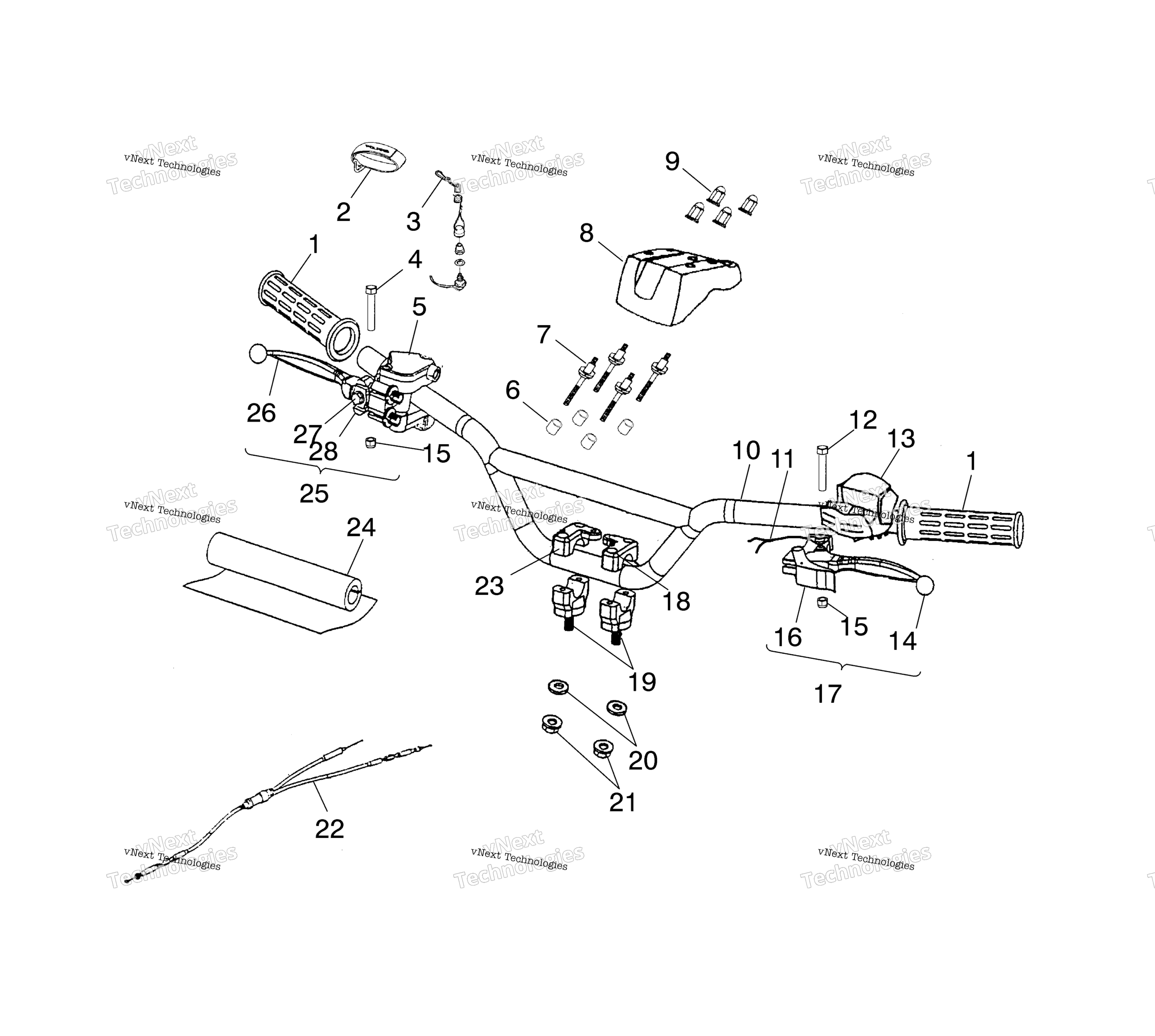

Схема руля для SCRAMBLER 50 (A02EA05CA)
Схема
Детали
Номер
Наименование детали
Цена
1
Grip, Handlebar art. 0450835
По запросу
2
WRIST BAND TETHER art. 7080891
По запросу
3
SAFETY SWITCH art. 0455201
По запросу
4
BRAKE LEVER BOLT, RIGHT art. 0450806
По запросу
5
THROTTLE ASM. art. 0451040
По запросу
6
BUSHING(10) art. 0450838
По запросу
7
BOLT-STUD 77231-113-000 KL art. 0450716
По запросу
8
COVER,HANDLE BAR* art. 0450644
По запросу
9
NUT-ROUND HEAD,ZINC (10) art. 0453553
По запросу
10
Handlebar art. 0450646
По запросу
11
SWITCH CABLE SENSOR art. 0450836
По запросу
12
BOLT-BRAKE LVR,LH art. 0450807
По запросу
13
SWITCH-ASM,LH art. 0450914
По запросу
14
LEVER-BRAKE,SIDE art. 0450690
По запросу
15
LOCK NUT art. 0450808
По запросу
16
HAND BRAKE-LOCK art. 0450688
По запросу
17
LEVER-ASM,LH (Incl. 12,14,15,16) art. 0450665
По запросу
18
CLAMP,LH,TOP art. 0450460
По запросу
19
HANDLE BAR SADDLE CLAMP art. 0450459
По запросу
20
WASHER(10) art. 0450279
По запросу
21
NUT-LOCK(10) art. 0450276
По запросу
22
THROTTLE CABLE art. 0450471
По запросу
23
CLAMP,RH,TOP art. 0450461
По запросу
24
PAD,HANDLEBAR art. 0450476
По запросу
25
ASM.,RIGHT LEVER* (Incl. 5,26-28) art. 0451099
По запросу
26
BRAKE LEVER, RIGHT art. 0450691
По запросу
27
BOLT-HEX WASHER art. 0454011
По запросу
28
CRAKE CABLE BRACKET art. 0450994
По запросу
