модель 2004 года
- Модель Predator 500
- Код модели A04GJ50AA PREDATOR (A04GJ50AA/AB/AC/AD)

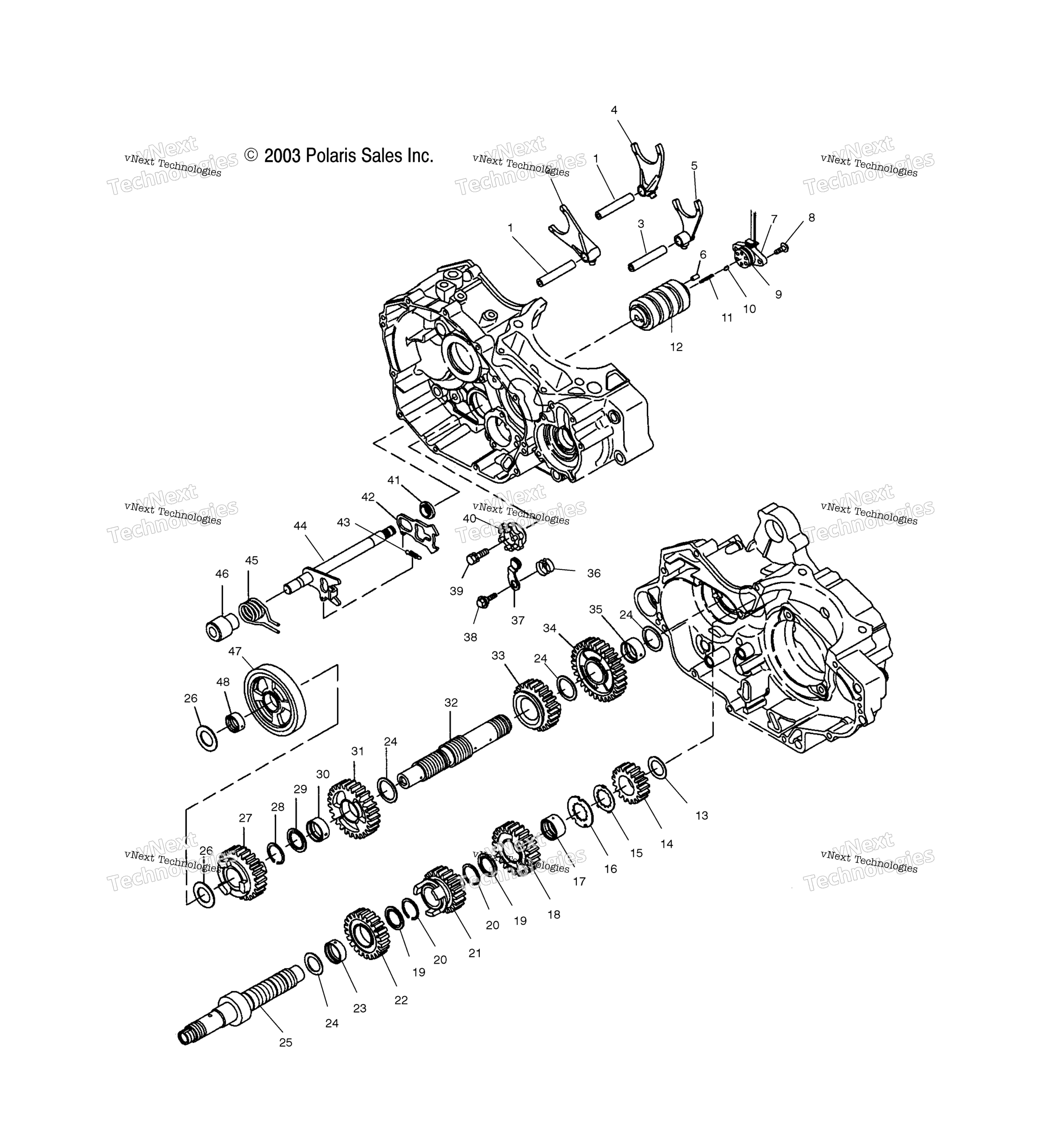

Схема сцепления для A04GJ50AA PREDATOR (A04GJ50AA/AB/AC/AD)
Схема
Детали
Номер
Наименование детали
Цена
1
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
2
FORK,SHIFT,RIGHT art. 3089460
По запросу
3
SHAFT,FORK,MAIN art. 3089461
По запросу
4
FORK,SHIFT,LEFT art. 3089459
По запросу
5
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
6
PIN,DOWEL art. 3088191
По запросу
7
ASM.,SWITCH POSITION [Incl. 9] art. 3088122
По запросу
8
ASM.,SCREW & WASHER (10) art. 3083783
По запросу
9
O-RING art. 3088123
По запросу
10
POINT,NEUTRAL art. 3088115
По запросу
11
SPRING,POINT art. 3088116
По запросу
12
SHIFT DRUM ASM. [Incl. 6] art. 3089454
По запросу
13
WASHER art. 3088096
По запросу
14
GEAR,2ND DRIVE art. 3088085
По запросу
15
WASHER,LOCK art. 3088095
По запросу
16
WASHER art. 3088092
По запросу
17
COLLAR,SPLINE art. 3088089
По запросу
18
GEAR,5TH DRIVE art. 3088189
По запросу
19
WASHER,SPLINE art. 3088091
По запросу
20
CLIP art. 3088093
По запросу
21
3RD DRIVE GEAR art. 3088188
По запросу
22
GEAR,4TH DRIVE art. 3088087
По запросу
23
COLLAR art. 3088090
По запросу
24
WASHER art. 3088094
По запросу
25
ASM.,MAIN SHAFT [Incl. 13-25] art. 3088187
По запросу
25
ASM.,MAIN SHAFT art. 3088084
По запросу
26
WASHER art. 3088107
По запросу
27
GEAR, 4TH DRIVEN art. 3088102
По запросу
28
CLIP art. 3088093
По запросу
29
WASHER,SPLINE art. 3088091
По запросу
30
COLLAR art. 3088106
По запросу
31
3RD DRIVEN GEAR art. 3088101
По запросу
32
ASM.,COUNTER SHAFT [Incl. 24,26-35,47,48] art. 3088097
По запросу
32
ASM.,COUNTER SHAFT art. 3088098
По запросу
33
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
34
GEAR,2ND DRIVEN art. 3088100
По запросу
35
COLLAR art. 3088105
По запросу
36
SPRING,STOPPER art. 3089456
По запросу
37
ASM.,STOPPER ARM art. 3088113
По запросу
38
BOLT,STOPPER art. 3088117
По запросу
39
BOLT,FLANGE art. 3089457
По запросу
40
CAM,SHIFT art. 3089455
По запросу
41
COLLAR 1 art. 3088128
По запросу
42
SHIFT ARM B art. 3088126
По запросу
43
SPRING,SHIFT art. 3088127
По запросу
44
ASM.,SHIFT SHAFT art. 3088124
По запросу
45
SPRING,RETURN art. 3088125
По запросу
46
COLLAR 2 art. 3088129
По запросу
47
GEAR,1ST DRIVEN art. 3088099
По запросу
48
COLLAR art. 3088104
По запросу
