модель 2004 года
- Модель Predator 500
- Код модели A04GJ50AA PREDATOR (A04GJ50AA/AB/AC/AD)

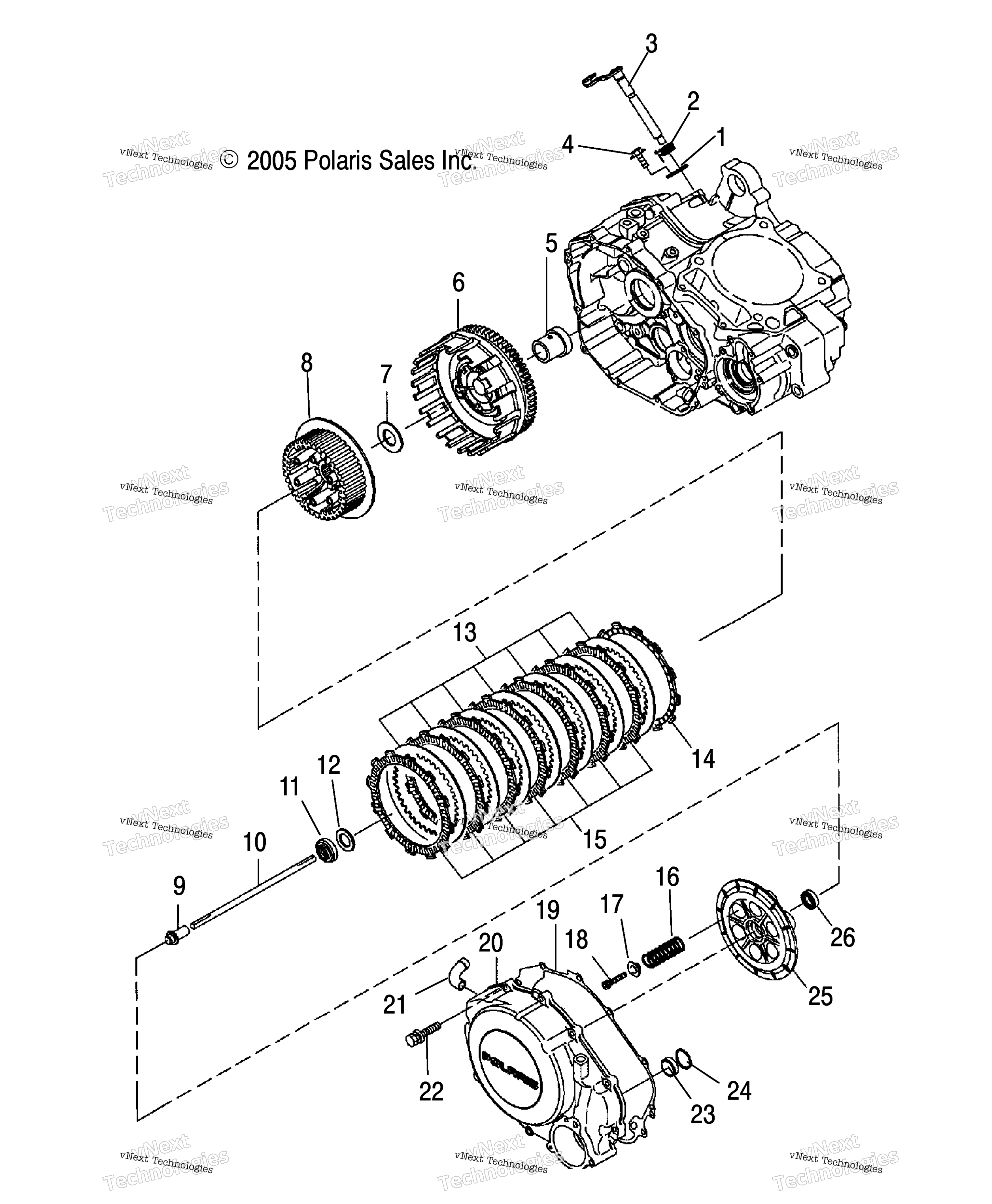

Схема сцепления #2 для A04GJ50AA PREDATOR (A04GJ50AA/AB/AC/AD)
Схема
Детали
Номер
Наименование детали
Цена
0
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
1
PLATE,RELEASE art. 3088082
По запросу
2
SPRING,RELEASE art. 3088079
По запросу
3
ASM.,RELEASE SHAFT art. 3088078
По запросу
4
FLANGE BOLT art. 3084877
По запросу
5
COLLAR,DISTANCE art. 3088077
По запросу
6
ASM.,OUTER CLUTCH art. 3088174
По запросу
7
WASHER,THRUST art. 3088186
По запросу
8
CLUTCH-CENTER COMPL,ES50PLE04 art. 3089886
По запросу
9
PUSHER art. 3088081
По запросу
10
ROD,PUSH art. 3088080
По запросу
11
NUT,LOCK art. 3086285
По запросу
12
WASHER-LOCK art. 3086286
По запросу
13
CLUCH PLATE art. 3088184
По запросу
14
DISK B,CLUTCH FRICTION art. 3088185
По запросу
15
DISK A,CLUTCH FRICTION art. 3088183
По запросу
16
SPRING,CLUTCH art. 3088177
По запросу
17
WASHER,CLUTCH SPRING art. 3088176
По запросу
18
BOLT art. 3088175
По запросу
19
GASKET,CLUTCH COVER art. 3089452
По запросу
20
ASM.,CLUTCH COVER [Incl. 21,23,24] art. 3088071
По запросу
21
PIPE ASSEMBLY art. 3085850
По запросу
22
FLANGE BOLT art. 3084874
По запросу
23
OIL SEAL CRANK art. 3088072
По запросу
24
SNAP RING,INNER art. 3088073
По запросу
25
DISK,CLUTCH PRESSURE art. 3088178
По запросу
26
BEARING,BALL art. 3088179
По запросу
