модель 2012 года
- Модель Phoenix 200
- Код модели PHOENIX 200 (A12PB20AF)

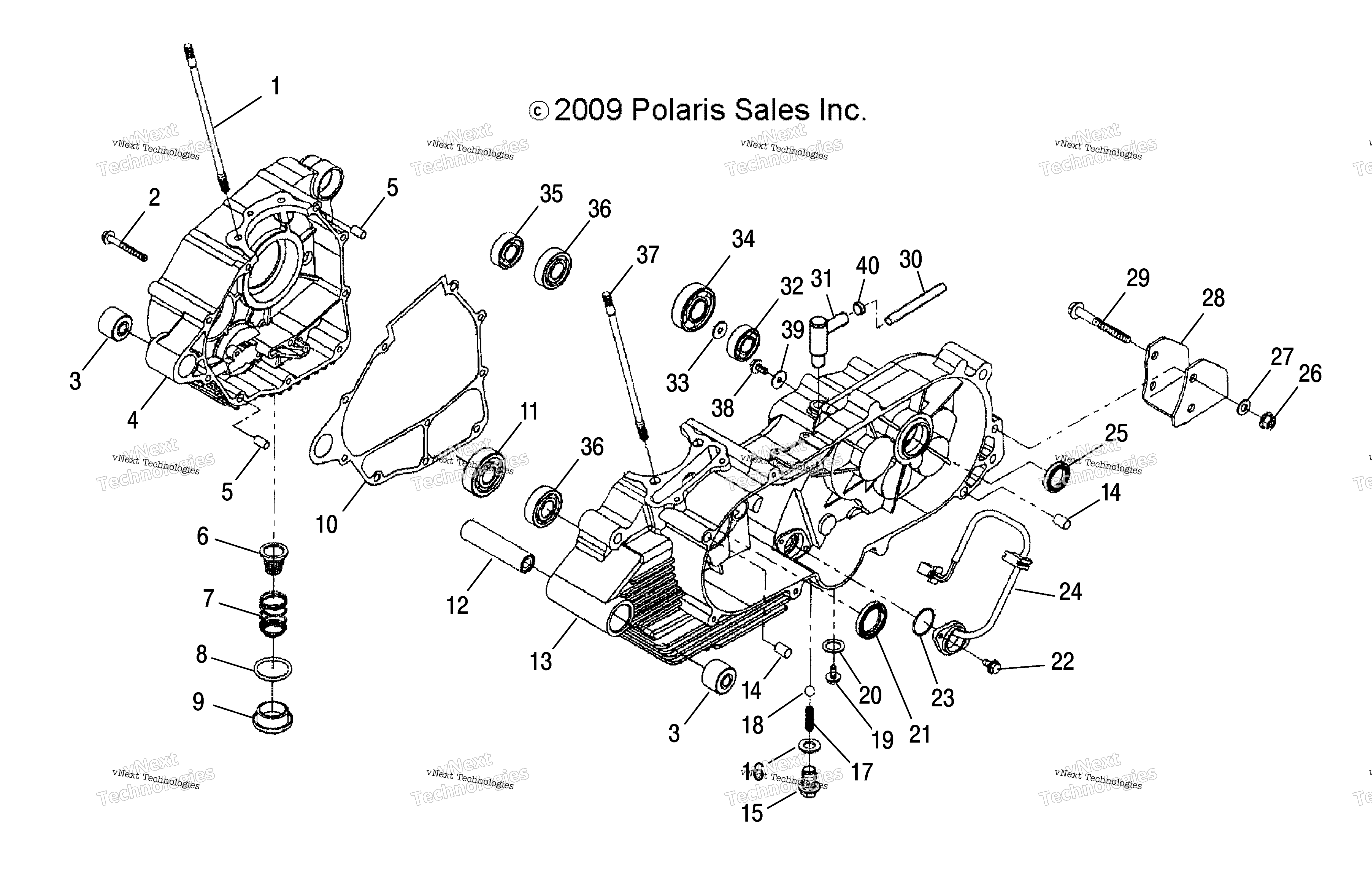

Схема двигателя, картера для PHOENIX 200 (A12PB20AF)
Схема
Детали
Номер
Наименование детали
Цена
0
N/A,USE COMPONENTS art. 9990000
По запросу
1
BOLT-STUD art. 0452335
По запросу
2
BOLT-HEX,FLANGE art. 0452343
По запросу
3
BUSHING, RUBBER art. 0452319
По запросу
4
CRANKCASE-RH art. 0454811
По запросу
5
PIN-DOWEL art. 0452342
По запросу
6
OIL SCREEN art. 0452369
По запросу
7
OIL SCREEN SPRING art. 0452370
По запросу
8
DRAIN PLUG O-RING art. 0452371
По запросу
9
DRAIN PLUG, OIL art. 0452368
По запросу
10
CRANK CASE GASKET art. 0455347
По запросу
11
BALL BEARING art. 0452345
По запросу
12
SPACER-COLLAR art. 0452320
По запросу
13
CRANKCASE, LEFT art. 0454812
По запросу
14
PIN-DOWEL art. 0450142
По запросу
15
BOLT-HEX art. 0452137
По запросу
16
WASHER-FLAT art. 0452136
По запросу
17
DETENT SPRING, 10KG art. 0453033
По запросу
18
BALL, STEEL art. 0452134
По запросу
19
BOLT-HEX,WASHER FACE art. 0452132
По запросу
20
WASHER-FLAT art. 0452133
По запросу
21
OIL SEAL art. 0452341
По запросу
22
BOLT-HEX,FLANGE art. 0452138
По запросу
23
O-RING GEAR, POSITION SENSOR art. 0452129
По запросу
24
CRANK CASE SWITCH art. 0452329
По запросу
25
OIL SEAL art. 0452340
По запросу
26
NUT-FLANGE(10) art. 0450268
По запросу
27
WASHER-FLAT art. 0452325
По запросу
28
BRKT-MOTOR MOUNT art. 0452323
По запросу
29
BOLT-HEX,FLANGE art. 0452324
По запросу
30
HOSE-VENT,GEARCASE art. 0452326
По запросу
31
BREATHER-CRANKCASE,LOWER art. 0452125
По запросу
32
NEEDLE BEARING art. 0452373
По запросу
33
WASHER-FLAT art. 0452374
По запросу
34
BALL BEARING art. 0452349
По запросу
35
BEARING-MAIN TRNSMSN SHAFT art. 0452156
По запросу
36
BALL BEARING art. 0452348
По запросу
37
BOLT-STUD art. 0452336
По запросу
38
BOLT-HEX,FLANGE art. 0452330
По запросу
39
WASHER-FLAT art. 0452337
По запросу
40
CLIP art. 0450054
По запросу
