модель 2012 года
- Модель Phoenix 200
- Код модели PHOENIX 200 (A12PB20AF)

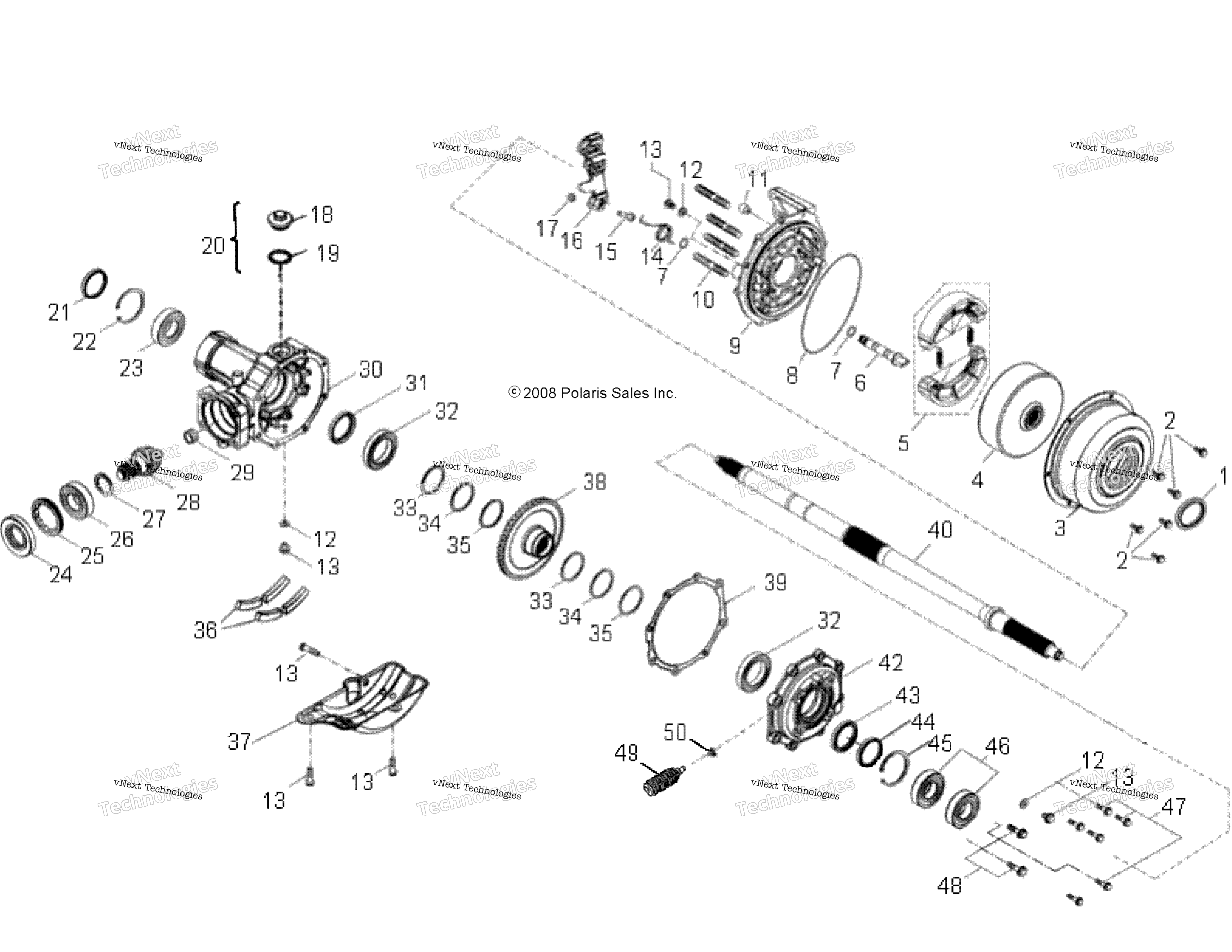

Схема колёс, задних Axle для PHOENIX 200 (A12PB20AF)
Схема
Детали
Номер
Наименование детали
Цена
1
SEAL art. 0452700
По запросу
2
BOLT-HEX,FLANGE art. 0452720
По запросу
3
COVER-REAR,BRAKE DRUM,BLK art. 0452701-067
По запросу
4
DRUM-BRAKE PHOENIX art. 0455456
По запросу
5
BRAKE SHOE ASSEMBLY, REAR, PHOE art. 0455316
По запросу
6
REAR BRAKE SHAFT art. 0452706
По запросу
7
O-RING art. 0452708
По запросу
8
O-RING art. 0452710
По запросу
9
BRAKE PLATE art. 0452711
По запросу
10
STUD-BOLT art. 0452714
По запросу
11
CAP-RUBBER art. 0452775
По запросу
12
WASHER-FLAT art. 0452712
По запросу
13
BOLT-HEX,WASHER FACE art. 0452126
По запросу
14
SPRING art. 0452722
По запросу
15
BOLT,HEX FLANGE art. 0451704
По запросу
16
ARM-BRAKE,REAR art. 0452724
По запросу
17
NUT-FLANGE,HEX(10) art. 0450150
По запросу
18
DRAIN PLUG, OIL art. 0452368
По запросу
19
DRAIN PLUG O-RING art. 0452371
По запросу
20
ASM-CAP [Incl. 22,23] art. 0452754
По запросу
21
OIL SEAL art. 0452752
По запросу
22
RETAINER art. 0452717
По запросу
23
BEARING art. 0453803
По запросу
24
OIL SEAL art. 0452745
По запросу
25
NUT art. 0452743
По запросу
26
BEARING art. 0452742
По запросу
27
PINION GEAR SHIM art. 0452741
По запросу
28
PINION GEAR art. 0452740
По запросу
29
NEEDLE BEARING art. 0452739
По запросу
30
FINAL GEARCASE art. 0453148
По запросу
31
OIL SEAL art. 0452737
По запросу
32
BEARING art. 0452730
По запросу
33
SHIM art. 0452734
По запросу
34
SHIM art. 0452733
По запросу
35
SHIM art. 0452732
По запросу
36
SPACER-RUBBER art. 0452756
По запросу
37
PLATE-GEAR CASE,BLK art. 0452757-067
По запросу
38
RING GEAR art. 0452736
По запросу
39
COVER GASKET art. 0455378
По запросу
40
AXLE art. 0452751
По запросу
42
COVER-GEARCASE,FINAL art. 0453147
По запросу
43
OIL SEAL art. 0452726
По запросу
44
O-RING art. 0452718
По запросу
45
RETAINER art. 0452717
По запросу
46
BEARING art. 0453803
По запросу
47
BOLT-HEX,FLANGE art. 0452749
По запросу
48
BOLT-HEX,FLANGE art. 0452747
По запросу
49
DIFFERENTIAL BELLOWS, PHOENIX art. 0454105
По запросу
50
CLAMP-HOSE art. 0453693
По запросу
