модель 2016 года
- Модель Outlaw 110
- Код модели OUTLAW 110 (A16YAK11AD/AF)

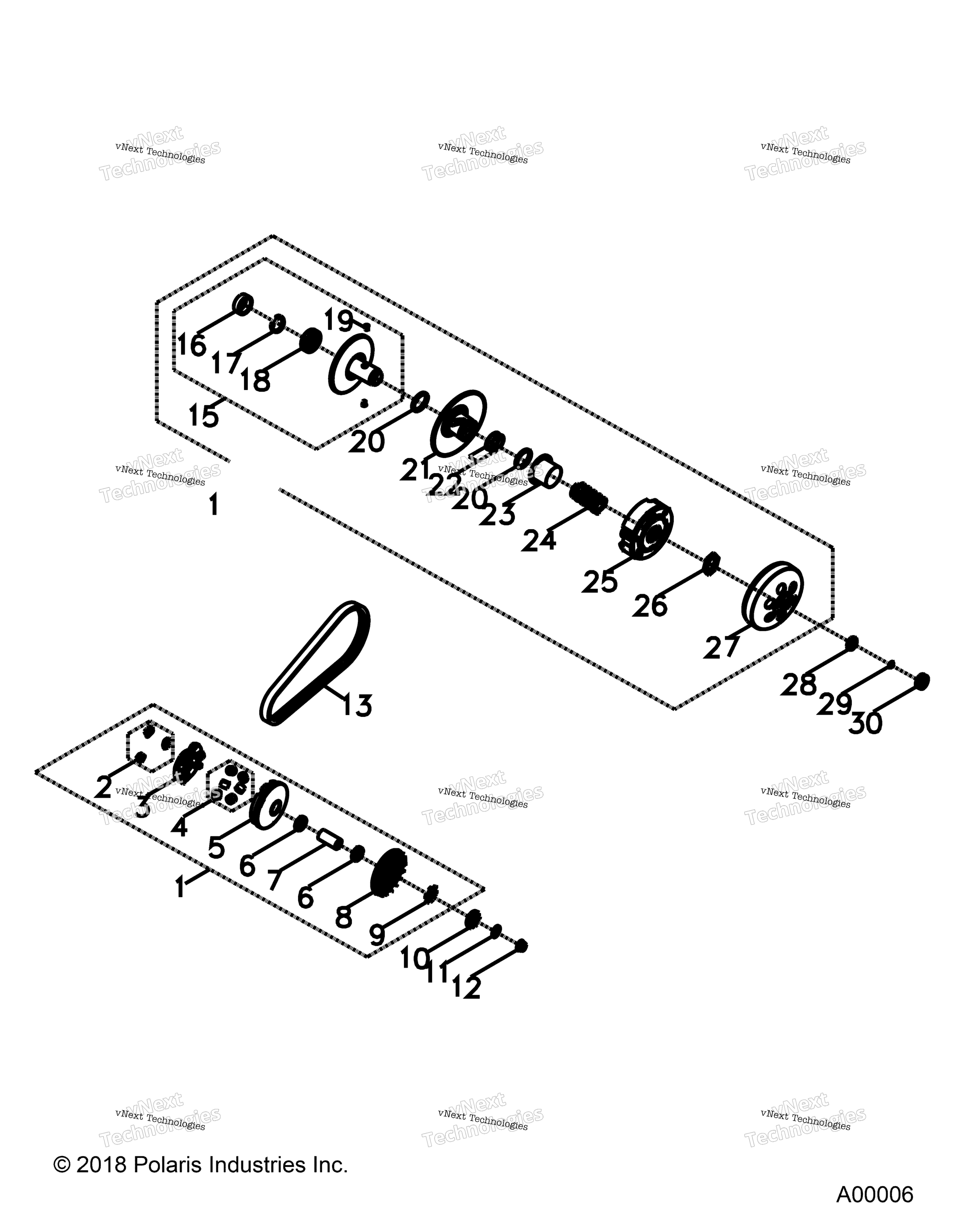

Схема привода Train, Primary And Secondary Clutchs для OUTLAW 110 (A16YAK11AD/AF)
Схема
Детали
Номер
Наименование детали
Цена
1
DRIVE CLUTCH ASSEMBLY [INCL. 2-9] art. 0453459
По запросу
2
S-BUSHING,SLIDER,YOUTH art. 0455006
По запросу
3
PLATE-CAM art. 0453603
По запросу
4
S-ROLLER,90 (6) art. 0455008
По запросу
5
WHEEL-SLOT,DRIVE CLUTCH art. 0453605
По запросу
6
SEAL-OIL art. 0453606
По запросу
7
DRIVE CLUTCH BUSHING art. 0453607
По запросу
8
MOVEABLE SHEAVE art. 0453608
По запросу
9
WASHER-CLAW,CLUTCH art. 0455116
По запросу
10
CLUTCH-ONE WAY 22140-112-000 art. 0450245
По запросу
11
WASHER-SPRING art. 0453809
По запросу
12
FLANGE NUT art. 0450249
По запросу
13
Ремень вариатора Polaris art. 0453455
от 7 035 ₽
14
SECONDARY SHEAVE ASSEMBLY [INCL. 15-27] art. 0453454
По запросу
15
DRIVEN SHEAVE ASSEMBLY [INCL. 16-19] art. 0453597
По запросу
16
NEEDLE BEARING art. 0453601
По запросу
17
CIRCLIP art. 0453600
По запросу
18
DRIVE CLUTCH BEARING art. 0453599
По запросу
19
PIN-GUIDE,DRIVE CLUTCH art. 0453598
По запросу
20
OIL SEAL art. 0450211
По запросу
21
MOVEABLE SHEAVE art. 0453596
По запросу
22
O-RING-OIL art. 0453595
По запросу
23
SEAL-COLLAR art. 0453589
По запросу
24
SPRING-CLUTCH art. 0453590
По запросу
25
ASM-CARRIER,CLUTCH,OUTLAW art. 0455381
По запросу
26
NUT-CLUTCH,DRIVE art. 0453593
По запросу
27
COVER-CLUTCH,DRIVE art. 0453594
По запросу
28
HEX NUT art. 0450224
По запросу
29
O-RING art. 0450226
По запросу
30
BEARING art. 0450225
По запросу
