модель 2016 года
- Модель Outlaw 110
- Код модели OUTLAW 110 (A16YAK11AD/AF)

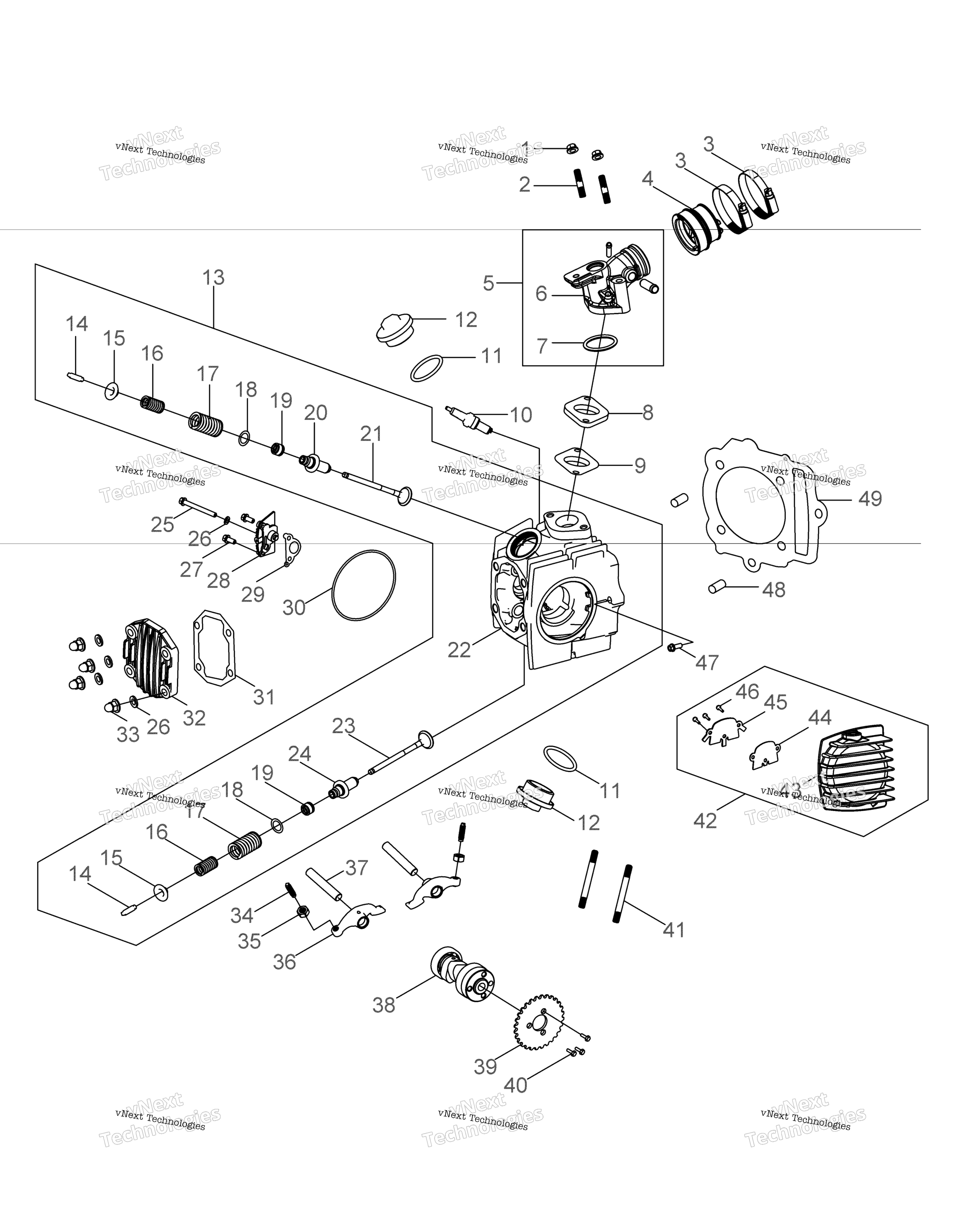

Схема двигателя, цилиндра Head для OUTLAW 110 (A16YAK11AD/AF)
Схема
Детали
Номер
Наименование детали
Цена
0
ENGINE ASSEMBLY, 110 art. 0455394
По запросу
1
NUT-FLG W/SERR(10) art. 0450880
По запросу
2
BOLT-STUD art. 0454524
По запросу
3
CLAMP-HOSE art. 0454512
По запросу
4
ADAPTER-CARBURETOR art. 0455100
По запросу
5
ASM-MANIFOLD,INTAKE [INCL. 6,7] art. 0455101
По запросу
6
Manifold art. -------
По запросу
7
O-RING art. 0453563
По запросу
8
MANIFOLD INSULATOR art. 0453449
По запросу
9
MAINFOLD GASKET art. 0455364
По запросу
10
SPARK PLUG, CR6HSA art. 0453034
По запросу
11
DRAIN PLUG O-RING art. 0452371
По запросу
12
COVER-CYLINDER art. 0453537
По запросу
13
CYLINDER HEAD ASSEMBLY [INCL. 14-24] art. 0455102
По запросу
14
CLIP-RETAINER art. 0452389
По запросу
15
RETAINER-SPRING,VALVE art. 0453443
По запросу
16
SPRING-VALVE,INNER art. 0453442
По запросу
17
SPRING-VALVE,OUTER art. 0453441
По запросу
18
SEAT-VALVE,SPRING,OUTER art. 0453444
По запросу
19
ENGINE VALVE SEAL art. 0453426
По запросу
20
Guide, Valve Intake art. 0453575
По запросу
21
CYLINDER INTAKE VALVE art. 0453439
По запросу
22
Head, Cylinder art. -------
По запросу
23
CYLINDER EXHAUST VALVE art. 0453440
По запросу
24
GUIDE-VALVE,EXHAUST art. 0453576
По запросу
25
BOLT art. 0453723
По запросу
26
WASHER-CYLINDER HEAD art. 0453510
По запросу
27
BOLT art. 0453519
По запросу
28
COVER-HEAD,RH art. 0455103
По запросу
29
GASKET-COVER,CYL HEAD,RH art. 0455435
По запросу
30
GASKET-COVER,CYL HEAD,LH art. 0455436
По запросу
31
CYLINDER HEAD COVER GASKET art. 0455434
По запросу
32
COVER-CYLINDER HEAD art. 0453534
По запросу
33
NUT-ROUND HEAD,ZINC (10) art. 0453553
По запросу
34
SCREW-TAPPET ADJ. art. 0452423
По запросу
35
NUT-TAPPET ADJ. art. 0452424
По запросу
36
ROCKER ARM VALVE art. 0453434
По запросу
37
SHAFT-ROCKER ARM,INTAKE art. 0453435
По запросу
38
ASM-CAM SHAFT art. 0455104
По запросу
39
CAM SPROCKET art. 0453583
По запросу
40
BOLT art. 0453584
По запросу
41
BOLT-STUD art. 0453504
По запросу
42
COVER ASSEMBLY, CYLINDER HEAD, [INCL. 43-46] art. 0455402
По запросу
43
COVER-CYLINDER HEAD,SMALL,LH art. 0453579
По запросу
44
GASKET-CYLINDER,DIVIDE PLATE art. 0455433
По запросу
45
BREATHER-CRANKCASE,LOWER art. 0453581
По запросу
46
SCREW-TAPPING,4MM art. 0451766
По запросу
47
BOLT art. 0453520
По запросу
48
PIN-DOWEL art. 0452342
По запросу
49
CYLINDER HEAD GASKET art. 0455380
По запросу
