модель 2016 года
- Модель Outlaw 90
- Код модели OUTLAW 90 (A16YAK09AF)

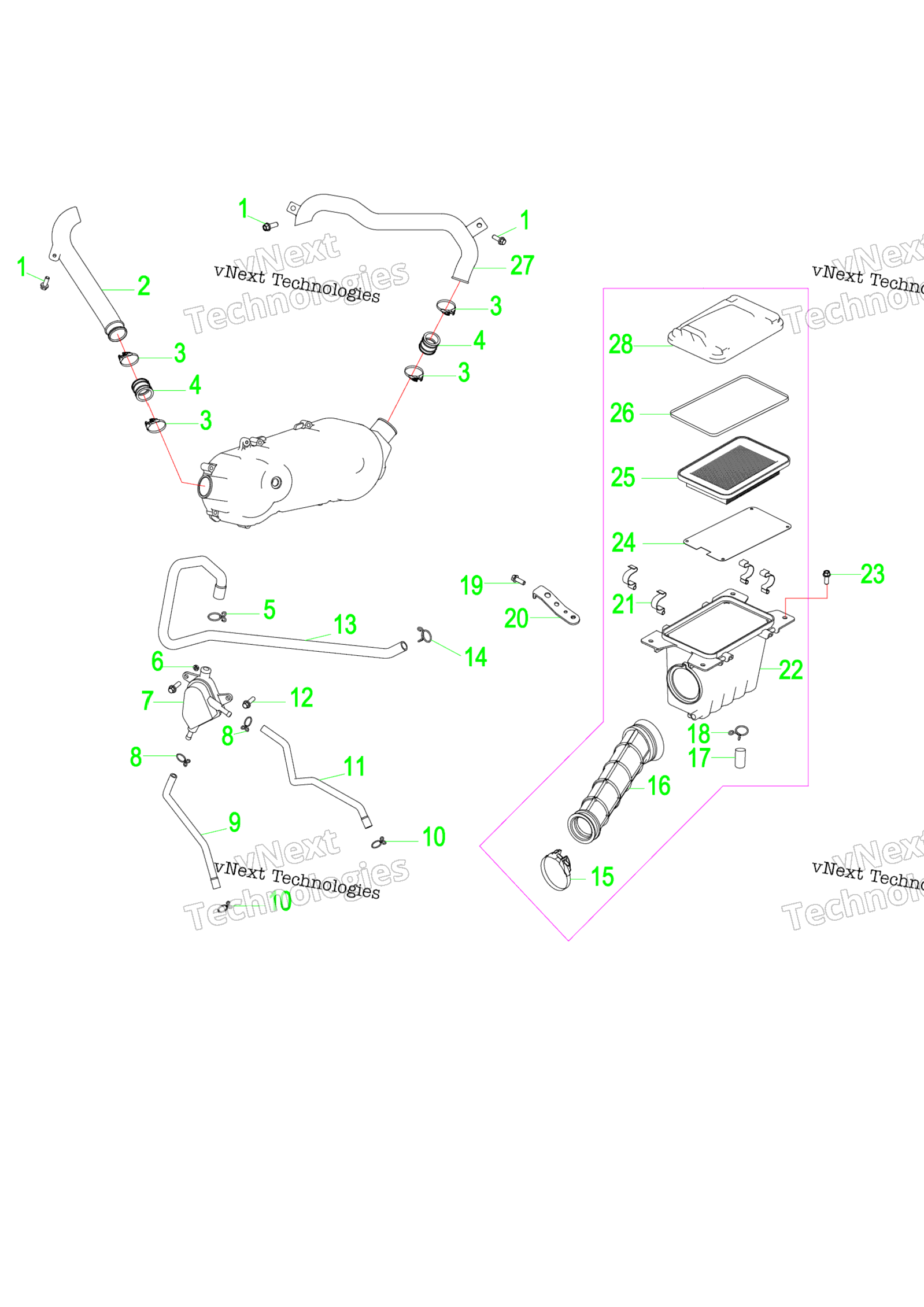

Схема двигателя, системы впуска для OUTLAW 90 (A16YAK09AF)
Схема
Детали
Номер
Наименование детали
Цена
1
HEX BOLT WITH WASHER art. 0450824
По запросу
2
CLUTCH COVER INLET DUCT art. 0453331
По запросу
3
CLAMP art. 0453655
По запросу
4
BOOT-DUCT art. 0453656
По запросу
5
CLIP-RETAINING art. 0453187
По запросу
6
NUT-FLG W/SERR(10) art. 0450880
По запросу
7
OIL SEPARATOR art. 0453184
По запросу
8
FUEL LINE CLIP art. 0450865
По запросу
9
OIL TUBE art. 0454007
По запросу
10
CLIP-OIL SEPARATOR art. 0453516
По запросу
11
OIL TUBE art. 0454006
По запросу
12
HEX BOLT art. 0452215
По запросу
13
BREATHER TUBE, VENTILATED art. 0454008
По запросу
14
CLIP art. 0452795
По запросу
15
CLAMP art. 0453658
По запросу
16
AIR CLEANER BOOT art. 0453659
По запросу
17
HOSE-DRAIN art. 0453725
По запросу
18
CLIP art. 0453661
По запросу
19
BOLT art. 0453518
По запросу
20
MOUNT BRACKET, AIR BOX art. 0453666
По запросу
21
AIRBOX CLIP art. 0452565
По запросу
22
AIR CLEANER BOX art. 0453662
По запросу
23
HEX BOLT art. 0452215
По запросу
24
AIR FILTER HOLDER art. 0453663
По запросу
25
INTAKE AIR CLEANER FOAM art. 0454620
По запросу
26
AIRBOX COVER GASKET art. 0453484
По запросу
27
CLUTCH COVER OUTLET DUCT art. 0453332
По запросу
28
AIR BOX COVER art. 0453665
По запросу
