модель 2016 года
- Модель Outlaw 90
- Код модели OUTLAW 90 (A16YAK09AF)

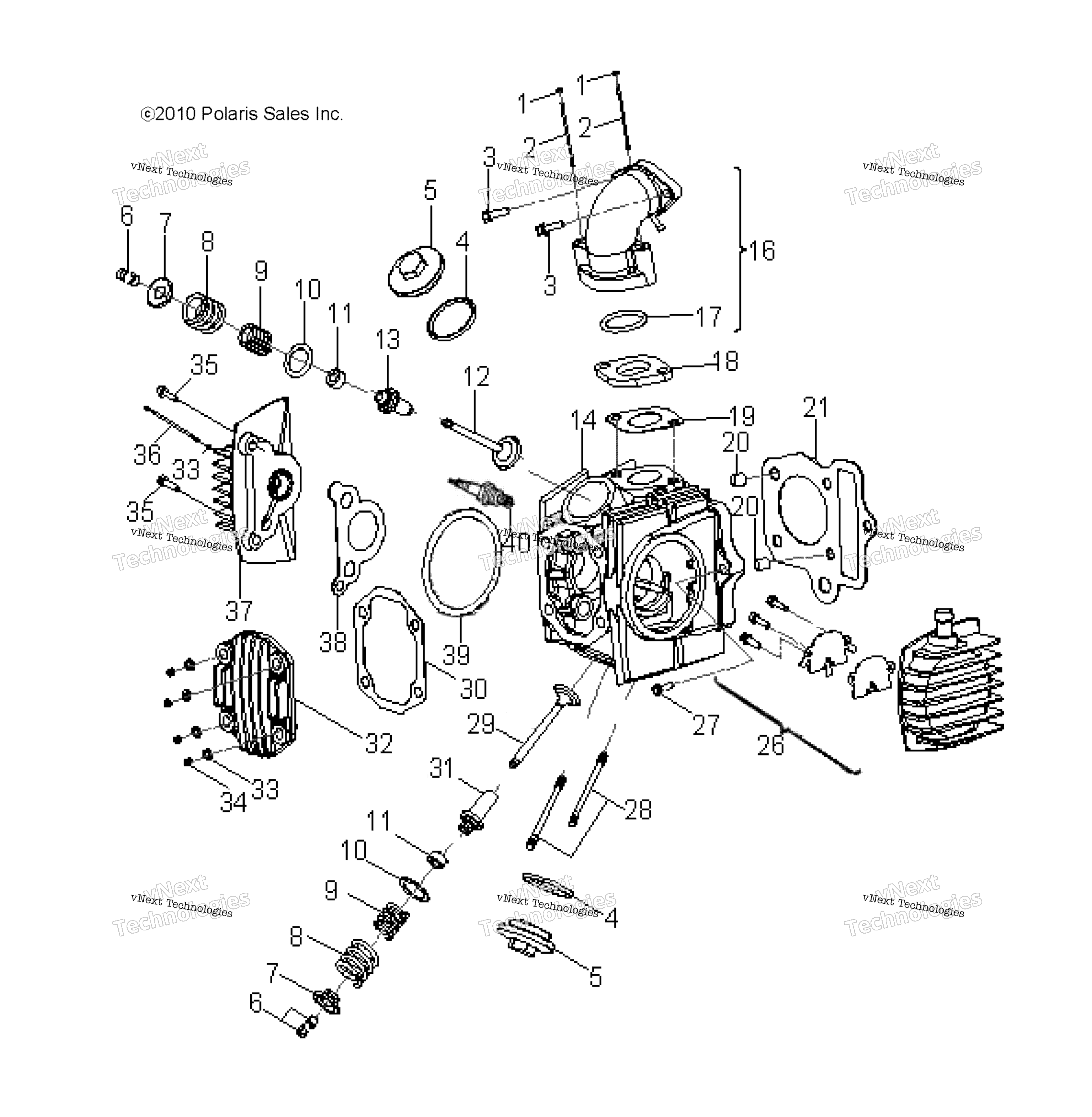

Схема двигателя, цилиндра Head для OUTLAW 90 (A16YAK09AF)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM., ENGINE art. 0455198
По запросу
1
NUT-FLG W/SERR(10) art. 0450880
По запросу
2
STUD-INTAKE,MANIFOLD art. 0453573
По запросу
3
BOLT art. 0453520
По запросу
4
DRAIN PLUG O-RING art. 0452371
По запросу
5
COVER-CYLINDER art. 0453537
По запросу
6
CLIP-RETAINER art. 0452389
По запросу
7
RETAINER-SPRING,VALVE art. 0453443
По запросу
8
SPRING-VALVE,INNER art. 0453442
По запросу
9
SPRING-VALVE,OUTER art. 0453441
По запросу
10
SEAT-VALVE,SPRING,OUTER art. 0453444
По запросу
11
ENGINE VALVE SEAL art. 0453426
По запросу
12
CYLINDER INTAKE VALVE art. 0453439
По запросу
13
GUIDE, VALVE INTAKE art. 0453575
По запросу
14
CYLINDER HEAD ASSEMBLY, 90 [INCL. 6-13,29,31] art. 0454845
По запросу
16
ASM-MANIFOLD,INTAKE [INCL. 17] art. 0453448
По запросу
17
O-RING art. 0453563
По запросу
18
MANIFOLD INSULATOR art. 0453449
По запросу
19
MAINFOLD GASKET art. 0455364
По запросу
20
PIN-DOWEL art. 0452342
По запросу
21
CYLINDER HEAD GASKET art. 0455391
По запросу
26
COVER ASSEMBLY, CYLINDER HEAD, art. 0455402
По запросу
27
BOLT art. 0453520
По запросу
28
BOLT-STUD art. 0453504
По запросу
29
CYLINDER EXHAUST VALVE art. 0453440
По запросу
30
CYLINDER HEAD COVER GASKET art. 0455434
По запросу
31
GUIDE-VALVE,EXHAUST art. 0453576
По запросу
32
COVER-CYLINDER HEAD art. 0453534
По запросу
33
WASHER-CYLINDER HEAD art. 0453510
По запросу
34
NUT-ROUND HEAD,ZINC (10) art. 0453553
По запросу
35
BOLT art. 0453519
По запросу
36
BOLT art. 0453723
По запросу
37
COVER-HEAD,RH art. 0455103
По запросу
38
GASKET-COVER,CYL HEAD,RH art. 0455435
По запросу
39
GASKET-COVER,CYL HEAD,LH art. 0455436
По запросу
40
SPARK PLUG, CR6HSA art. 0453034
По запросу
