модель 2008 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400Z

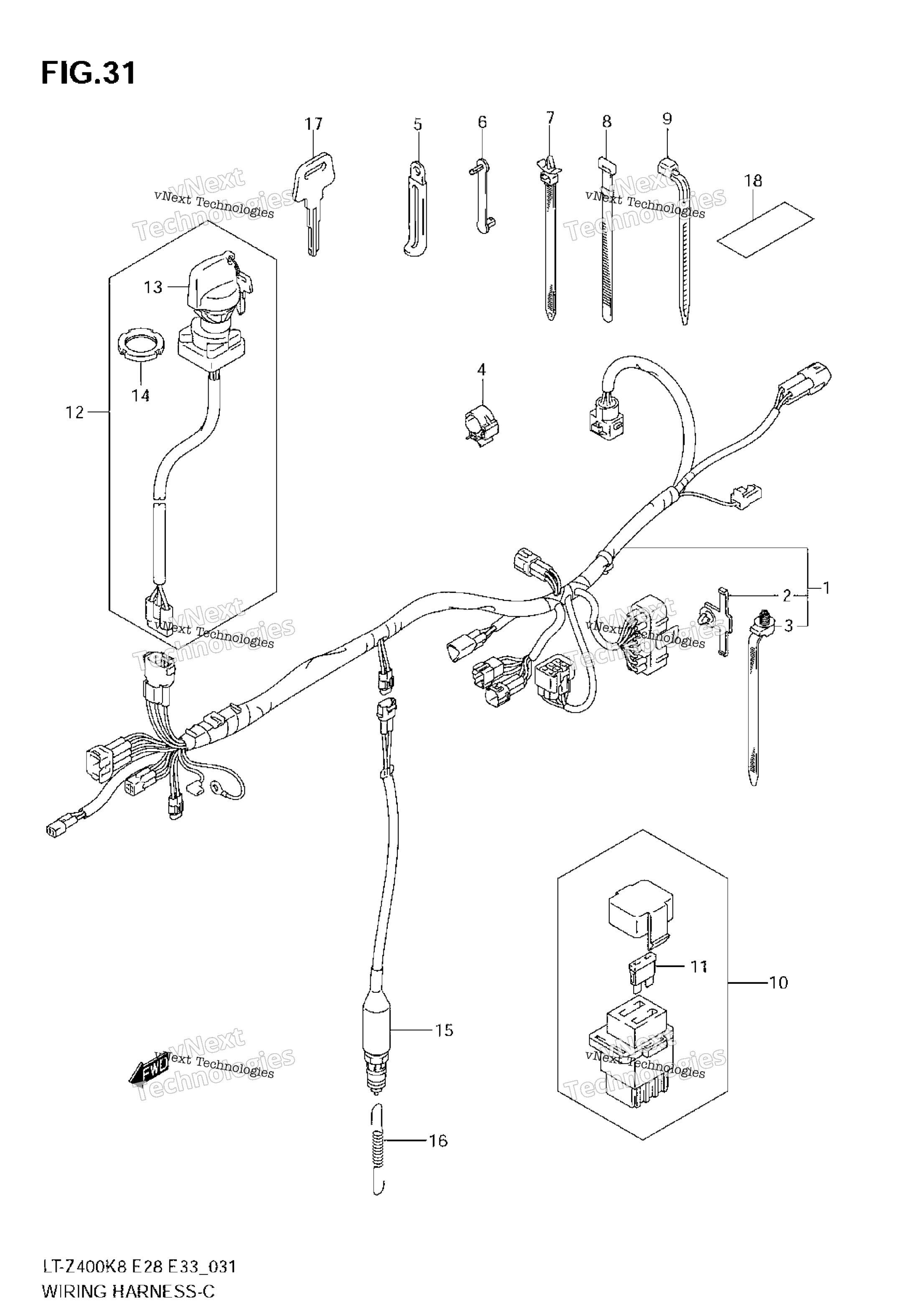

Схема жгута проводов для LT-Z400Z
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING Includes Item(s) 2 - 3 art. 36610-07G30-000
По запросу
2
CLAMP art. 09407-05411-000
По запросу
3
CLAMP art. 09407-17403-000
По запросу
4
Зажим проводки пластиковый Suzuki 09403-20403 art. 09403-20403-000
от 326 ₽
5
CLAMP (L:135) art. 09404-06435-000
По запросу
6
Зажим Suzuki art. 09407-03401-000
По запросу
7
CLAMP (L:90) art. 09407-11402-000
По запросу
8
CLAMP (L:120) art. 09407-12402-000
По запросу
9
CLAMP (L:125) art. 09407-14403-000
По запросу
10
BOX ASSY, COOLING FAN FUSE Includes Item(s) 11 art. 36740-24510-000
По запросу
11
FUSE (10A) art. 09481-10101-000
По запросу
12
SWITCH ASSY, IGNITION Includes Item(s) 13 - 14 art. 37110-07G31-000
По запросу
13
Кожух на ключ Suzuki 37142-19B01 art. 37142-19B01-000
По запросу
14
NUT, IGNITION SWITCH art. 37112-24500-000
По запросу
15
SWITCH ASSY, STOP LAMP art. 37740-07G02-000
По запросу
16
SPRING art. 43115-07G00-000
По запросу
17
KEY, BLANK (TYPE:F) OPT art. 37146-19B30-000
По запросу
17
Болванка ключка зажигания Suzuki art. 37146-19B20-000
По запросу
17
KEY, BLANK (TYPE:D) OPT art. 37146-19B10-000
По запросу
17
KEY, BLANK (TYPE:C) OPT art. 37146-19B00-000
По запросу
18
PROTECTOR, WIRING HARNESS art. 36920-07G00-000
По запросу
