модель 2009 года
- Модель Quadsport Z250 /LT-Z250
- Код модели LT-Z250

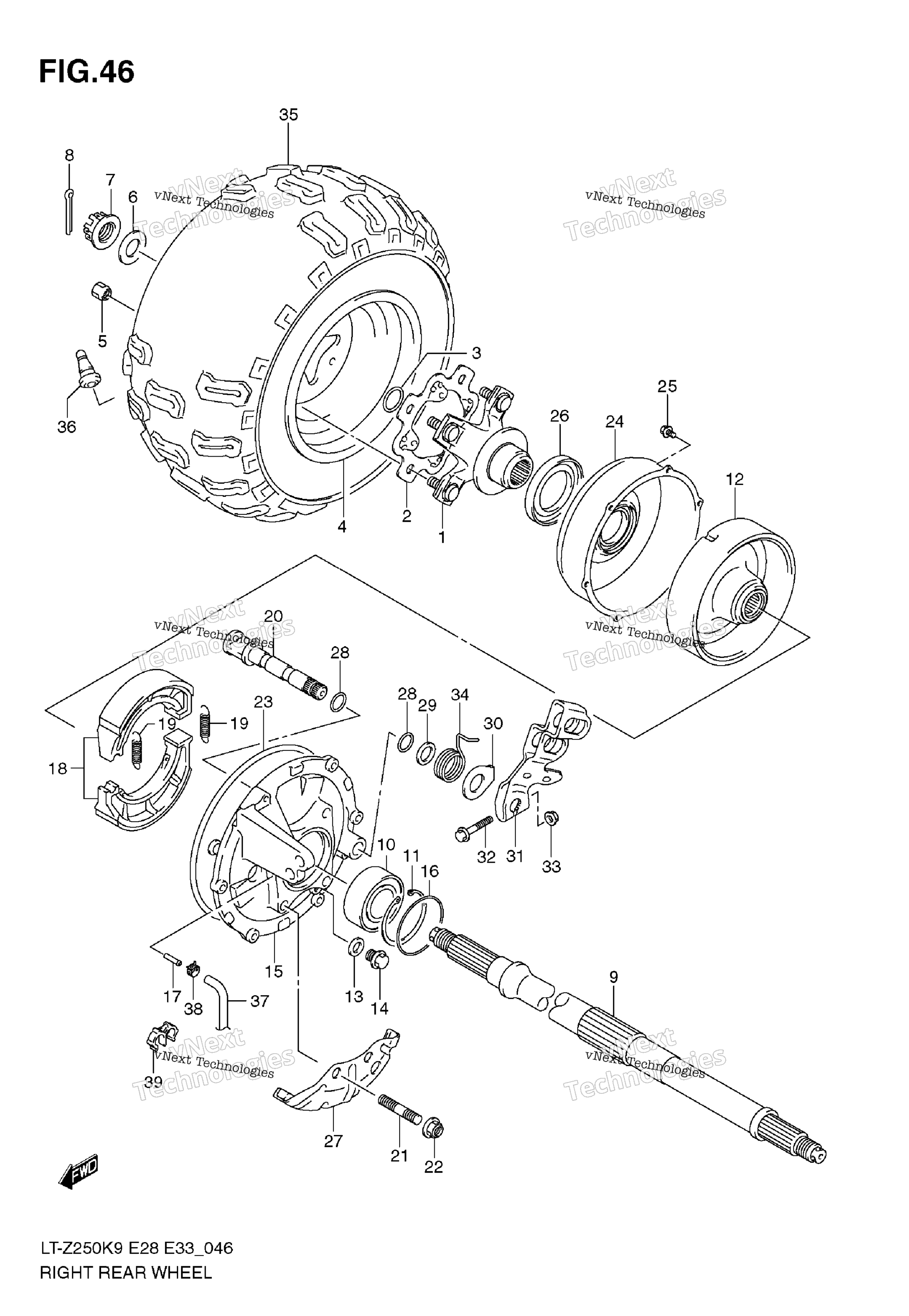

Схема заднего колеса (прав.) для LT-Z250
Схема
Детали
Номер
Наименование детали
Цена
1
HUB, REAR WHEEL RH art. 64110-21G30-019
По запросу
2
PLATE, REAR HUB, R art. 64138-21G00-000
По запросу
3
O RING, REAR HUB DUST art. 09280-24001-000
По запросу
4
RIM, REAR WHEEL (9X8.0AT) art. 65310-07G10-000
По запросу
5
Гайка колесная Suzuki art. 09159-10114-000
По запросу
6
Шайба сцепления Suzuki 09164-18004 art. 09164-18004-000
По запросу
7
Гайка ступицы Suzuki art. 09141-18010-000
По запросу
8
Шплинт Suzuki 04111-4035A art. 04111-4035A-000
от 221 ₽
9
AXLE, REAR art. 64711-21G00-000
По запросу
10
BEARING, REAR AXLE RH art. 09267-30013-000
По запросу
11
Стопорное кольцо Suzuki art. 08331-4162A-000
По запросу
12
DRUM, BRAKE art. 64120-05G10-000
По запросу
13
Шайба Suzuki art. 09161-10007-000
По запросу
14
PLUG, DRAIN art. 09247-10008-000
По запросу
15
PANEL, BRAKE ANCHOR art. 64210-05G01-000
По запросу
16
O RING, PANEL art. 09280-68011-000
По запросу
17
UNION, PANEL art. 09364-04004-000
По запросу
18
SHOE SET, BRAKE art. 64400-05820-000
По запросу
19
SPRING, SHOE art. 55421-20E00-000
По запросу
20
CAM, REAR BRAKE art. 64440-05G01-000
По запросу
21
BOLT, PANEL art. 09108-10089-000
По запросу
22
NUT, PANEL art. 09159-10115-000
По запросу
23
O RING, PANEL art. 09280-00039-000
По запросу
24
COVER, REAR BRAKE art. 64123-05G00-000
По запросу
25
Болт Suzuki art. 01547-0612A-000
По запросу
26
Сальник Suzuki art. 64124-05G00-000
По запросу
27
GUARD, RR BRAKE DRUM art. 64280-21G00-000
По запросу
28
O RING, CAM art. 09280-14004-000
По запросу
29
WASHER art. 09160-14055-000
По запросу
30
PLATE, BRAKE LINING INDICATOR art. 64492-21G00-000
По запросу
31
LEVER, BRAKE CAM art. 64451-05G00-000
По запросу
32
BOLT art. 01550-0635A-000
По запросу
33
Гайка Suzuki art. 08316-1006A-000
По запросу
34
SPRING, CAM LEVER art. 64484-05G00-000
По запросу
35
TIRE, REAR art. 65110-21G20-000
По запросу
36
VALVE ASSY, WHEEL RIM, TR412 art. 43130-24A00-000
По запросу
37
HOSE, BREATHER art. 09352-40706-00B
По запросу
38
CLIP, HOSE art. 09401-06405-000
По запросу
39
CLIP, HOSE & CABLE art. 09408-00200-000
По запросу
