модель 2009 года
- Модель Quadsport Z250 /LT-Z250
- Код модели LT-Z250

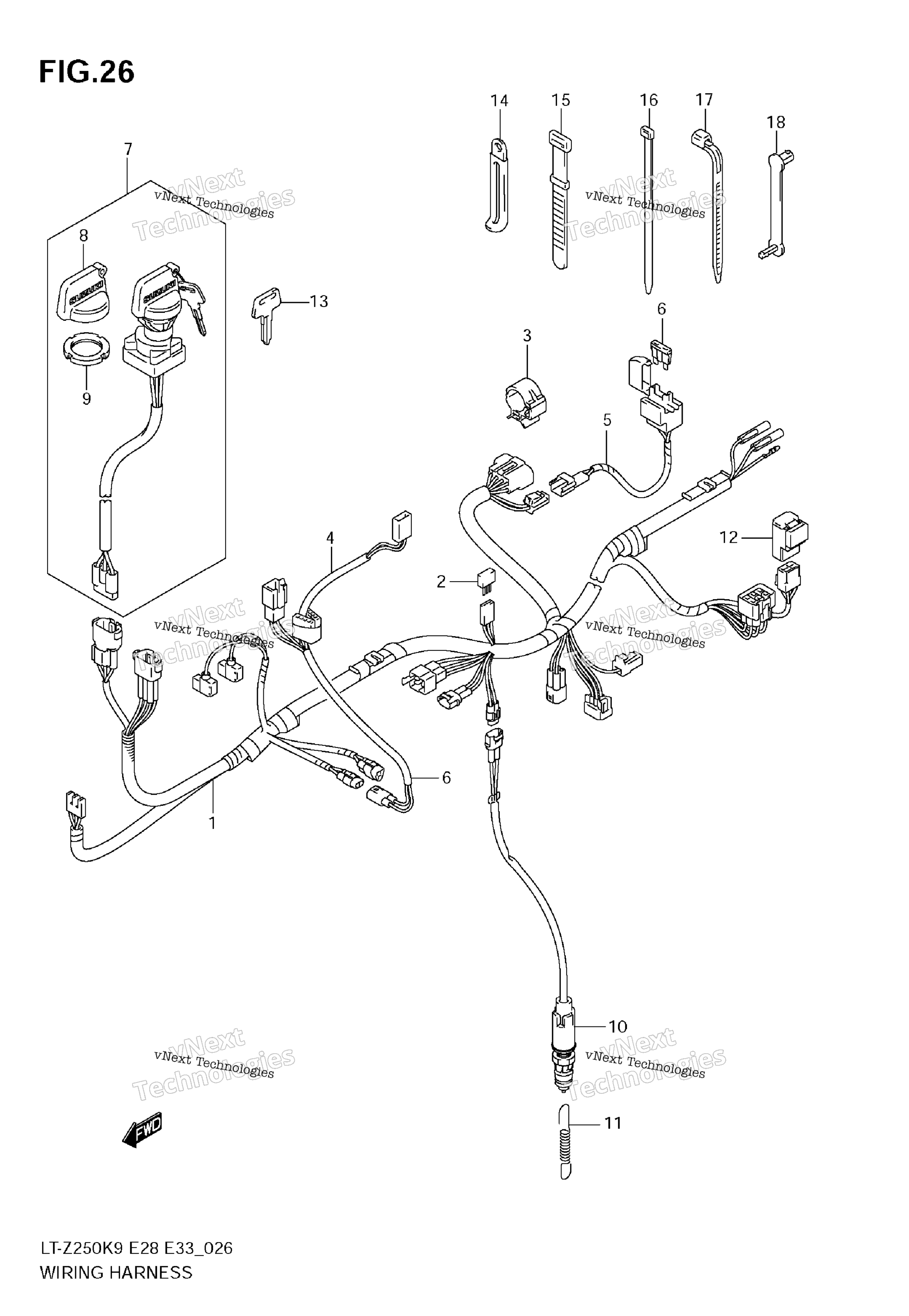

Схема жгута проводов для LT-Z250
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING Includes Item(s) 2 art. 36610-21G00-000
По запросу
2
DIODE art. 36611-38A10-000
По запросу
3
CLAMP (ID:25) art. 09403-25401-000
По запросу
3
Зажим проводки пластиковый Suzuki 09403-20403 art. 09403-20403-000
от 326 ₽
3
CLAMP (ID:15) art. 09403-15405-000
По запросу
4
WIRE, FRONT BRAKE SW LEAD art. 36854-21G00-000
По запросу
5
WIRE, FUSE LEAD Includes Item(s) 6 art. 36852-21G00-000
По запросу
6
FUSE (15A) art. 09481-15101-000
По запросу
7
SWITCH ASSY, IGNITION Includes Item(s) 8 - 9 art. 37110-05G01-000
По запросу
8
Кожух на ключ Suzuki 37142-19B01 art. 37142-19B01-000
По запросу
9
NUT, IGNITION art. 37112-24500-000
По запросу
10
Лягушка тормоза Suzuki 37740-38F01 art. 37740-38F01-000
от 11 477 ₽
11
SPRING, STOP LAMP SWITCH art. 09443-06012-000
По запросу
12
RELAY ASSY, NEUTRAL START art. 38740-26E01-000
По запросу
13
KEY, BLANK (TYPE:F) OPT art. 37146-19B30-000
По запросу
13
Болванка ключка зажигания Suzuki art. 37146-19B20-000
По запросу
13
KEY, BLANK (TYPE:C) OPT art. 37146-19B00-000
По запросу
13
KEY, BLANK (TYPE:D) OPT art. 37146-19B10-000
По запросу
14
CLAMP (L:65) art. 09404-06036-000
По запросу
14
CLAMP (L:45) art. 09404-06429-000
По запросу
15
CLAMP (L:120) art. 09407-12402-000
По запросу
16
CLAMP (L:145) art. 09407-14407-000
По запросу
16
CLAMP (L:100) art. 09407-10404-000
По запросу
17
CLAMP (L:125) art. 09407-14403-000
По запросу
17
CLAMP (L:95) art. 09407-11401-000
По запросу
18
Зажим Suzuki art. 09407-03401-000
По запросу
