модель 2013 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400L3

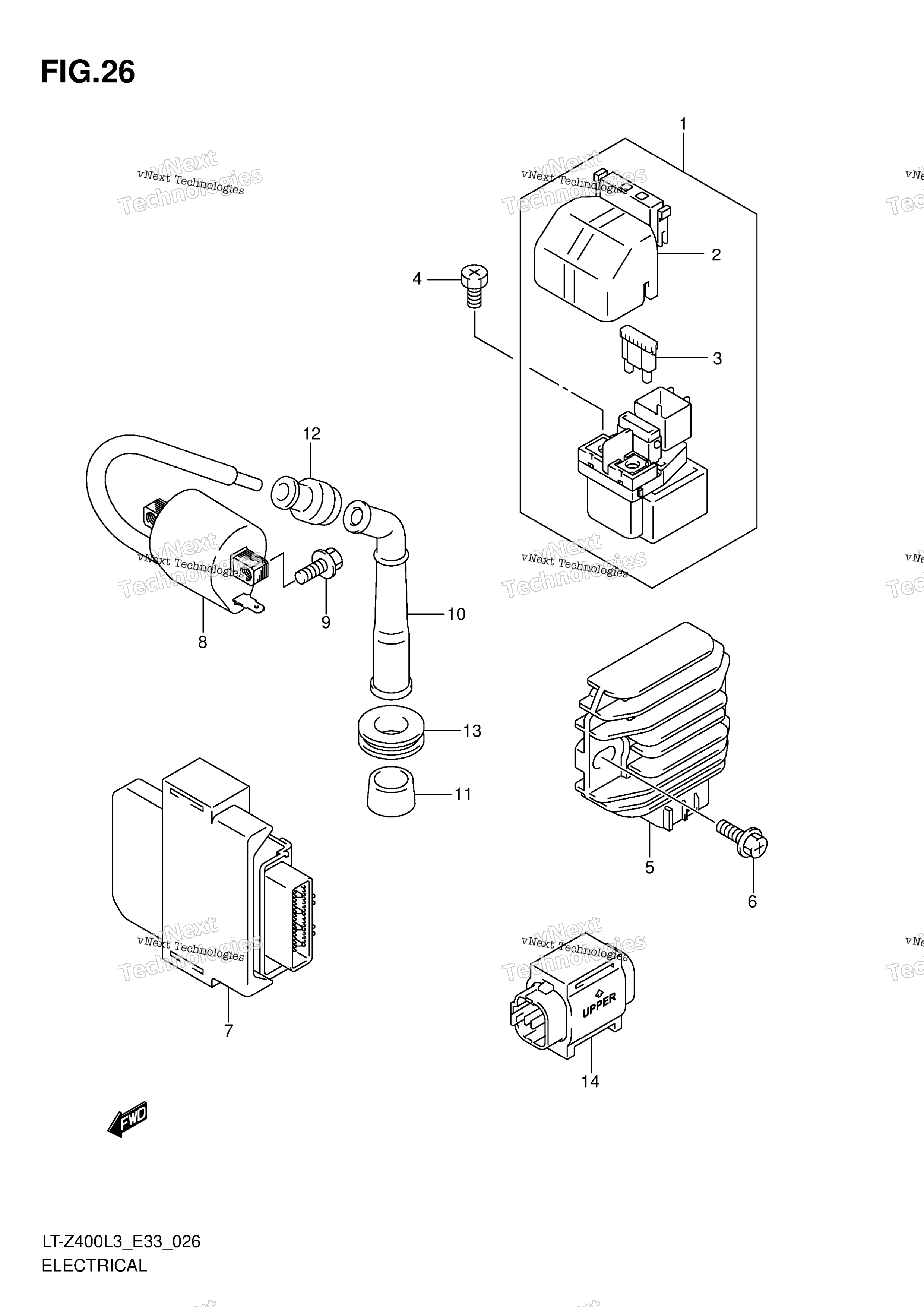

Схема электрооборудования для LT-Z400L3
Схема
Детали
Номер
Наименование детали
Цена
1
RELAY ASSY, STARTING MOTOR art. 31800-33H00-000
По запросу
2
COVER art. 31861-38G00-000
По запросу
3
FUSE (20A) art. 09481-20501-000
По запросу
4
SCREW (6X8) art. 09128-06013-000
По запросу
5
Регулятор напряжения Suzuki 32800-05G11 art. 32800-05G11-000
от 17 682 ₽
6
SCREW art. 02162-0625A-000
По запросу
7
CONTROL UNIT, FI art. 32920-33H01-000
По запросу
8
COIL ASSY, IGNITION art. 33410-26GA1-000
По запросу
9
BOLT art. 01550-0616A-000
По запросу
10
Наконечник свечи зажигания Suzuki art. 33510-48B10-000
По запросу
11
Прокладка свечи зажигания 33541-23E10 art. 33541-23E10-000
от 578 ₽
12
Наконечник катушки зажигания 33542-38B00 art. 33542-38B00-000
По запросу
13
Крышка свечного колпачка 33543-33E01 art. 33543-33E01-000
от 788 ₽
14
Топливный датчик 33960-06G10 art. 33960-06G10-000
от 8 211 ₽
