модель 2013 года
- Модель Quadsport Z400/ LTZ400
- Код модели LT-Z400L3

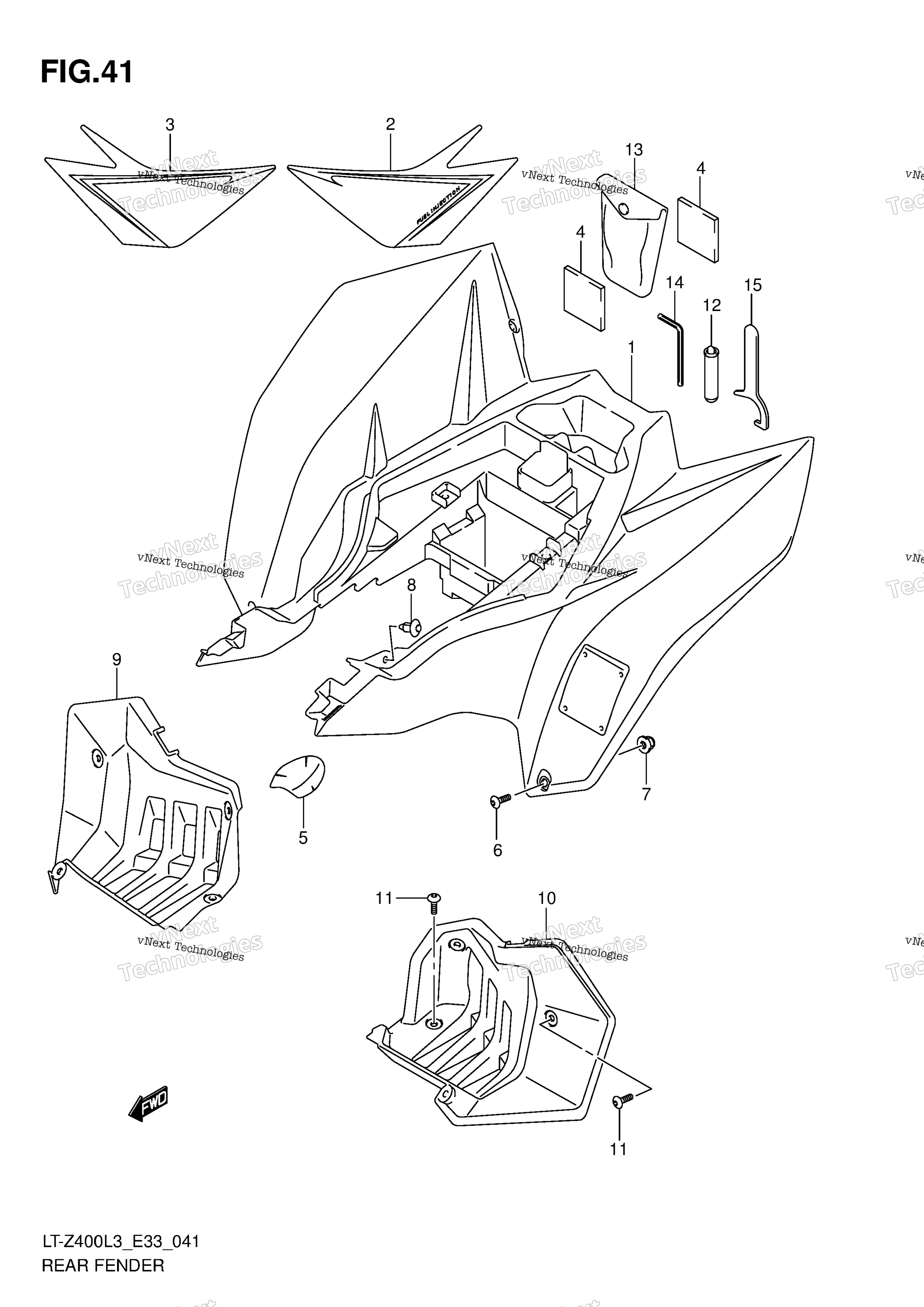

Схема заднего крыла для LT-Z400L3
Схема
Детали
Номер
Наименование детали
Цена
1
FENDER, REAR (BLACK) FOR GY8 art. 63111-33H00-019
По запросу
1
FENDER, REAR (WHITE) FOR 30H art. 63111-33H00-30H
По запросу
2
TAPE, RH FOR GY8 art. 68175-33H10-HCM
По запросу
2
TAPE, RH FOR 30H art. 68175-33H10-HAP
По запросу
3
TAPE, LH FOR GY8 art. 68176-33H10-HCM
По запросу
3
TAPE, LH FOR 30H art. 68176-33H10-HAP
По запросу
4
CUSHION art. 33652-20C00-000
По запросу
5
SHIELD art. 63261-33H00-000
По запросу
6
SCREW (6X16) art. 09139-06158-000
По запросу
7
NUT art. 08319-3106A-000
По запросу
8
CLIP art. 09409-07333-000
По запросу
9
MUDGUARD, RH (BLACK) art. 63331-33H00-291
По запросу
10
MUDGUARD, LH (BLACK) art. 63341-33H00-291
По запросу
11
SCREW (6X16) art. 09139-06158-000
По запросу
12
GAUGE ASSY, AIR art. 96200-18A02-000
По запросу
13
TOOL ASSY art. 09800-21094-000
По запросу
14
HEXAGON SPANNER, 5 art. 09816-00059-000
По запросу
15
CLAMP, WRENCH art. 09822-00003-000
По запросу
