модель 2002 года
- Модель Blaster 200
- Код модели BLASTER (YFS200P)

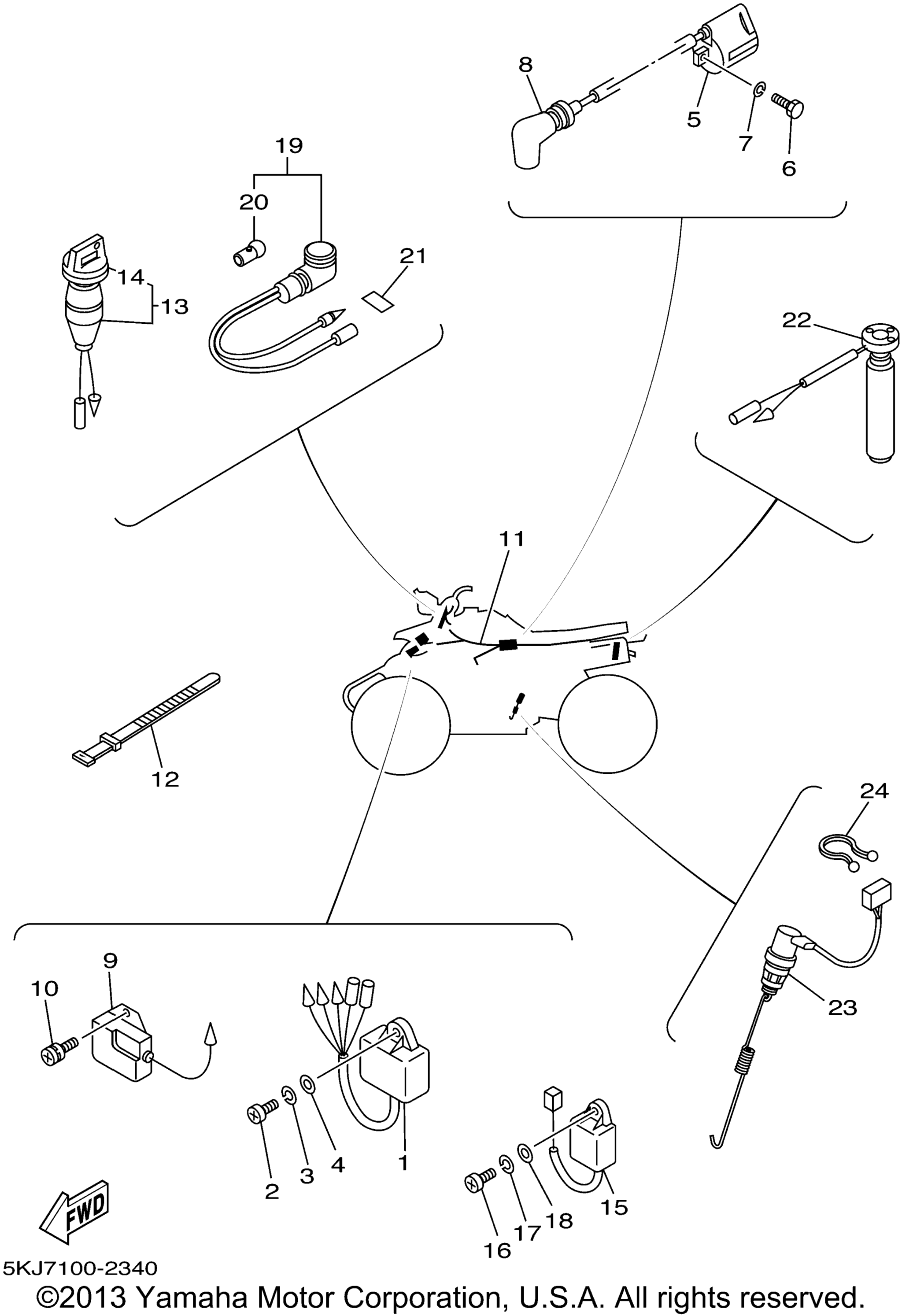

Схема электрооборудования 1 для BLASTER (YFS200P)
Схема
Детали
Номер
Наименование детали
Цена
1
Cdi Unit Assy (U49) art. 3FL-85540-10-00
По запросу
2
Винт Yamaha art. 98517-06020-00
от 263 ₽
3
Шайба Yamaha art. 92907-06100-00
от 473 ₽
4
Шайба Yamaha art. 92907-06600-00
от 221 ₽
5
Ignition Coil Assy (U49) art. 3KJ-82310-12-00
от 3 490 ₽
Аналог
Катушка зажигания Yamaha 3KJ-82310-12-00
art. 3KJ-82310-13-00
5 975 ₽
Требуется 1 шт.
Подписаться
6
Болт art. 97017-06020-00
По запросу
7
Шайба Yamaha art. 92907-06100-00
от 473 ₽
8
Plug Cap Assy (U49) art. 8DG-82370-00-00
По запросу
9
Voltage Regulator Assy (U49) art. 7XE-81910-00-00
По запросу
10
Screw, With Washer (U49) art. 90159-06056-00
По запросу
11
Wire Harness Assy (U49) art. 5KJ-82590-00-00
По запросу
12
Band, Switch Cord (U49) art. 437-83936-11-00
По запросу
13
Main Switch Assy (U49) art. 2XJ-82510-02-00
По запросу
14
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
15
Control Unit Assy (U49) art. 3GG-85590-00-00
По запросу
16
Винт Yamaha art. 98517-06020-00
от 263 ₽
17
Шайба Yamaha art. 92907-06100-00
от 473 ₽
18
Шайба Yamaha art. 92907-06600-00
от 221 ₽
19
Pilot Light Assy RED (U49) art. 2XJ-83530-10-00
По запросу
20
. .Bulb (12V-3.4W) (U49) art. 123-83516-21-XX
По запросу
21
Label (U49) art. 4U3-83585-00-00
По запросу
22
Oil Level Gauge Assy (U49) art. 2XJ-85720-04-00
По запросу
23
Stop Switch Assy (U49) art. 5KJ-82530-00-00
По запросу
24
Clamp (U49) art. 90464-16039-00
По запросу
Другие схемы модели
Электрооборудование 1
