модель 2002 года
- Модель Blaster 200
- Код модели BLASTER (YFS200P)

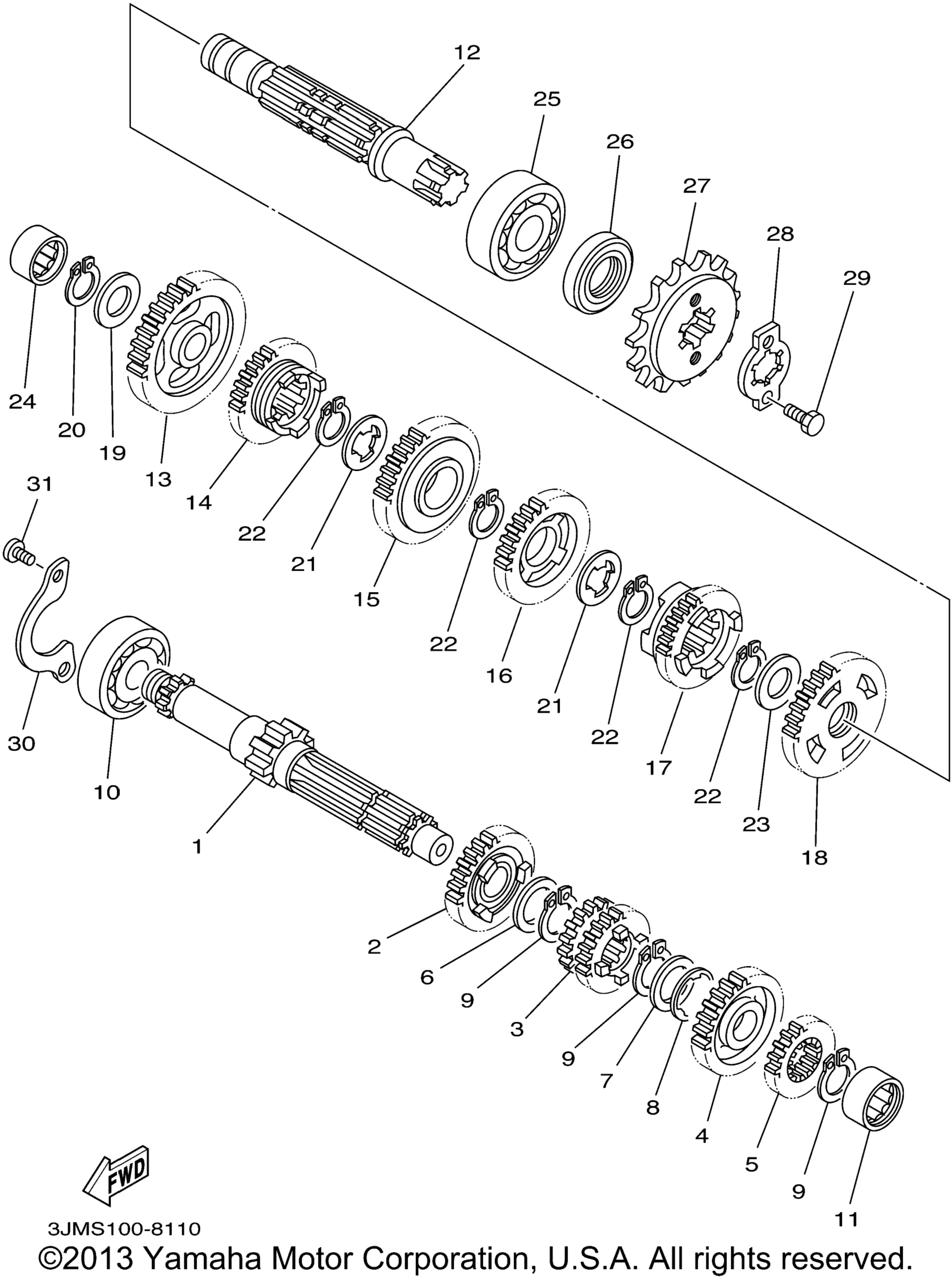

Схема трансмиссии для BLASTER (YFS200P)
Схема
Детали
Номер
Наименование детали
Цена
1
Axle, Main (U49) art. 2XJ-17411-00-00
По запросу
2
Gear, 5Th Pinion (18T) (U49) art. 2XJ-17151-00-00
По запросу
3
Gear, 3Rd-4Th Pinion (15T/16T) (U49) art. 2XJ-17131-00-00
По запросу
4
Gear, 6Th Pinion (21T) (U49) art. 2XJ-17161-00-00
По запросу
5
Gear, 2Nd Pinion (14T) (U49) art. 2XJ-17121-00-00
По запросу
6
Washer, Plate (T=1.0) (U49) art. 90201-20266-00
По запросу
7
Washer, Plate (U49) art. 90201-206L6-00
По запросу
8
Washer (U49) art. 90209-16133-00
По запросу
9
Стопрная шайба Yamaha art. 93410-20038-00
По запросу
10
Bearing (U49) art. 93306-20431-00
По запросу
11
Bearing (U49) art. 93311-31567-00
По запросу
12
Axle, Drive (U49) art. 37F-17421-01-00
По запросу
13
Gear, 1St Wheel (34T) (U49) art. 2XJ-17211-00-00
По запросу
14
Gear, 5Th Wheel (19T) (U49) art. 2XJ-17251-00-00
По запросу
15
Gear, 3Rd Wheel (25T) (U49) art. 2XJ-17231-00-00
По запросу
16
Gear, 4Th Wheel (20T) (U49) art. 2XJ-17241-00-00
По запросу
17
Gear, 6Th Wheel (19T) (U49) art. 2XJ-17261-00-00
По запросу
18
Gear, 2Nd Wheel (31T) (U49) art. 2XJ-17221-01-00
По запросу
19
Washer, Plate (U49) art. 90201-150J4-00
По запросу
20
Стопорное кольцо Yamaha art. 93440-15012-00
от 990 ₽
21
Washer (U49) art. 90209-18135-00
По запросу
22
Стопорное кольцо Yamaha 93604-20156-00 art. 93410-22039-00
от 882 ₽
23
Washer, Plate (U49) art. 90201-22555-00
По запросу
24
Подшипник Yamaha art. 93311-51554-00
от 5 618 ₽
25
Подшипник Yamaha art. 93306-30421-00
от 490 ₽
Аналог
Подшипник КПП / балансирного вала Yamaha Grizzly / Rhino /Viking 450/500/550/700 07-16 г.в
art. 6304C3
750 ₽
Требуется 1 шт.
Подписаться
26
Oil Seal (U49) art. 93102-20143-00
По запросу
27
Sprocket, Drive (13T) (U49) art. 93832-13164-00
По запросу
28
Holder, Sprocket (U49) art. 5H0-17456-00-00
По запросу
29
Bolt (U49) art. 97017-06012-00
По запросу
30
Plate, Cover (U49) art. 10V-17471-00-00
По запросу
31
Болт Yamaha art. 98517-06012-00
от 500 ₽
