модель 2002 года
- Модель Raptor 660
- Код модели RAPTOR LIMTED EDITION - BLACK (YFM660RPB)

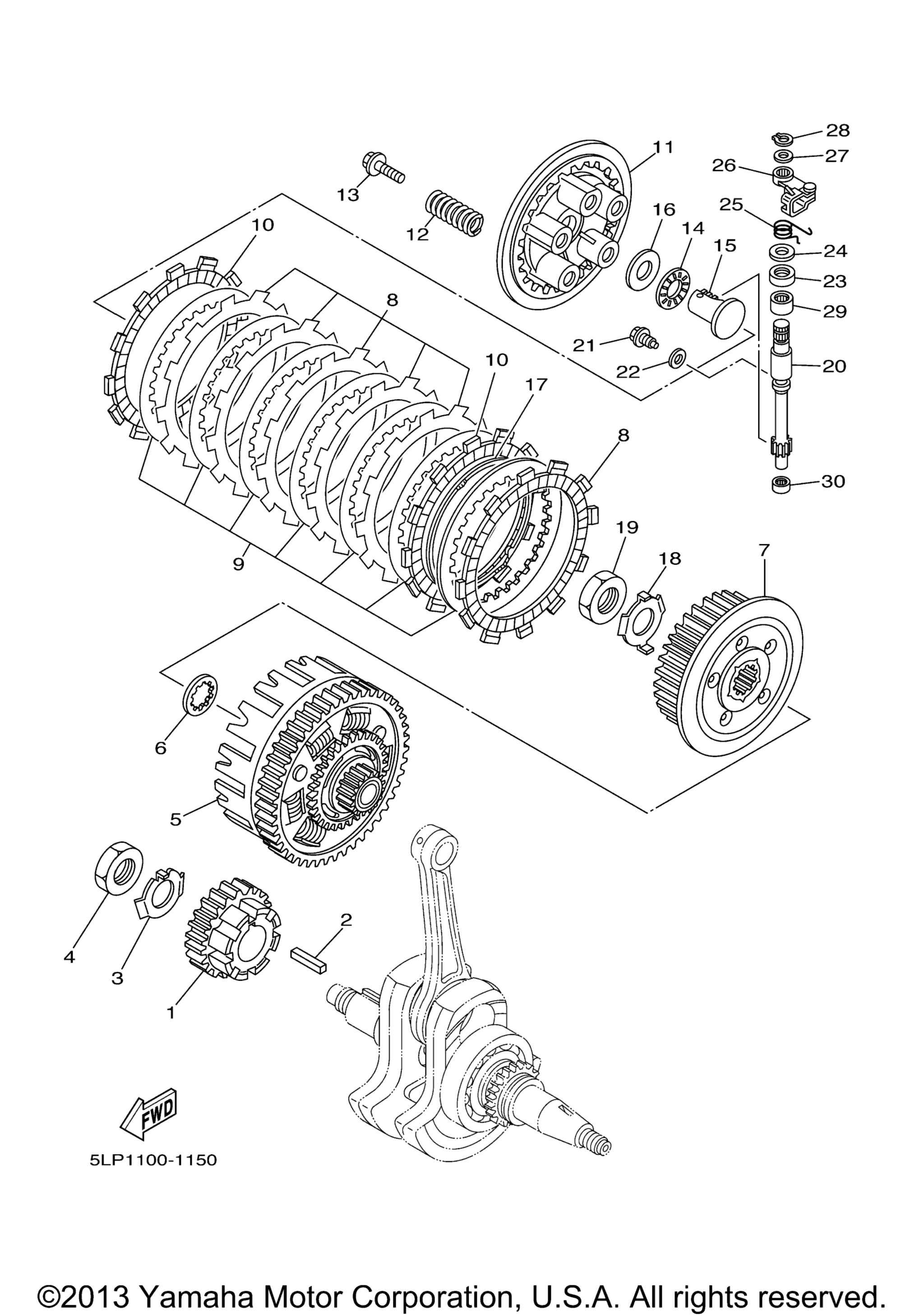

Схема сцепления для RAPTOR LIMTED EDITION - BLACK (YFM660RPB)
Схема
Детали
Номер
Наименование детали
Цена
1
Gear, Primary Drive (34T) art. 5LP-16111-10-00
По запросу
2
Key, Straight art. 90282-07042-00
По запросу
3
Шайба Yamaha art. 90215-20197-00
По запросу
4
Nut art. 90170-20274-00
По запросу
5
Primary Driven Gear Comp. (71T) art. 3AJ-16150-00-00
По запросу
6
Plate, Thrust 1 art. 2JN-16154-00-00
По запросу
7
Boss, Clutch art. 4PT-16371-00-00
По запросу
8
Диск сцепления Yamaha art. 5Y1-16321-00-00
По запросу
9
Plate, Clutch 2 art. 360-16325-00-00
По запросу
10
Диск сцепления Yamaha art. 5Y1-16331-01-00
от 990 ₽
Аналог
6 020 ₽
Требуется 2 шт.
11
Plate, Pressure 1 art. 3YF-16351-00-00
По запросу
12
Spring, Compression art. 90501-23142-00
По запросу
13
Screw, With Washer art. 90159-06092-00
По запросу
14
Подшипник игольчатый Yamaha art. 93340-21505-00
По запросу
15
Rod, Push 1 art. 4H7-16356-01-00
По запросу
16
Шайба Yamaha art. 90201-150U6-00
от 830 ₽
17
Spring.,Cushion art. 5Y1-16383-00-00
По запросу
18
Шайба стопорная Yamaha art. 90215-20231-00
По запросу
19
Гайка корзины сцепления Yamaha art. 90170-20327-00
По запросу
20
Axle, Push Lever art. 3JD-16382-00-00
По запросу
21
Bolt art. 90109-06418-00
По запросу
22
Шайба Yamaha art. 90430-06014-00
По запросу
23
Сальник Yamaha art. 93102-15212-00
от 987 ₽
24
Washer, Plate art. 90201-15785-00
По запросу
25
Spring, Torsion art. 90508-20016-00
По запросу
26
Push Lever Assy art. 3LD-16340-01-00
По запросу
27
Шайба Yamaha art. 90201-10119-00
По запросу
28
Стопор Yamaha art. 99009-10400-00
По запросу
29
Подшипник Yamaha art. 93315-31502-00
По запросу
30
Bearing art. 93315-10838-00
По запросу
