модель 2002 года
- Модель Raptor 660
- Код модели RAPTOR LIMTED EDITION - BLACK (YFM660RPB)

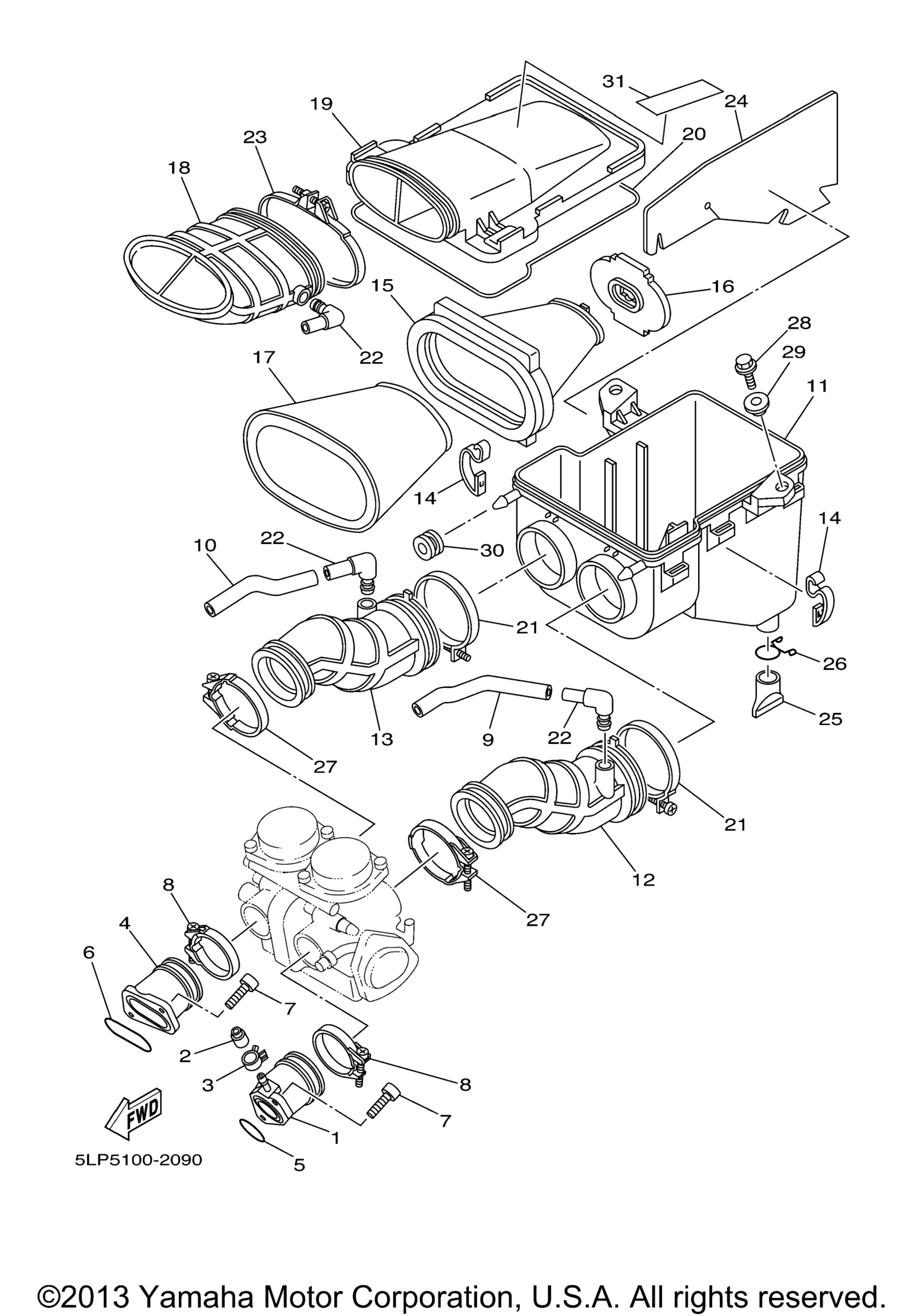

Схема впускной системы для RAPTOR LIMTED EDITION - BLACK (YFM660RPB)
Схема
Детали
Номер
Наименование детали
Цена
1
Joint, Carburetor 1 art. 5LP-13586-01-00
По запросу
2
Plug, Blind art. 16G-13569-00-00
По запросу
3
Clip art. 90467-10039-00
По запросу
4
Joint, Carburetor 2 art. 5LP-13596-01-00
По запросу
5
Кольцо резиновое Yamaha art. 93210-30611-00
от 1 491 ₽
6
Уплотнительное кольцо Yamaha art. 93210-44545-00
от 1 092 ₽
Аналог
Ведомый вариатор Forzoni Yamaha 450 Grizzly / Kodiak / Rhino ( 5GH-17660-10-00 + 5GH-17670-00-00 )
art. FS-512
14 990 ₽
Требуется 1 шт.
Аналог
11 990 ₽
Требуется 1 шт.
7
Болт art. 91317-06020-00
По запросу
8
Hose Clamp Assy art. 90450-47002-00
По запросу
9
Pipe art. 5LP-14197-00-00
По запросу
10
Pipe art. 5LP-14148-00-00
По запросу
11
Case, Air Cleaner 1 art. 5LP-14411-01-00
По запросу
12
Joint, Air Cleaner 1 art. 5LP-14453-00-00
По запросу
13
Joint art. 5LP-14454-00-00
По запросу
14
Зажим Yamaha art. 5TH-14436-00-00
от 900 ₽
15
Каркас воздушного фильтра Yamaha art. 5LP-14458-01-00
По запросу
16
Пластиковая крышка воздушного фильтра Yamaha art. 2GU-14468-00-00
от 1 292 ₽
17
Element, Air Cleaner art. 5LP-14451-02-00
По запросу
18
Duct art. 5LP-14437-00-00
По запросу
19
Cap, Cleaner Case 1 art. 5LP-14412-00-00
По запросу
20
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
21
Clamp, Hose art. 90460-68230-00
По запросу
22
Pipe art. 31A-14419-00-00
По запросу
23
Band art. 5LP-14455-00-00
По запросу
24
Protector art. 5LP-1442F-00-00
По запросу
25
Сливная пробка вариатора Yamaha art. 59V-14457-00-00
По запросу
26
Хомут Yamaha art. 90467-22080-00
от 959 ₽
27
Hose Clamp Assy art. 90450-57016-00
По запросу
28
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
29
Collar art. 90387-07789-00
По запросу
30
Grommet art. 90480-18001-00
По запросу
31
Plate, Epa 3 (California) FOR CALIFORNIA art. 5LP-2179T-10-00
По запросу
