модель 2006 года
- Модель Blaster 200
- Код модели BLASTER (YFS200V)

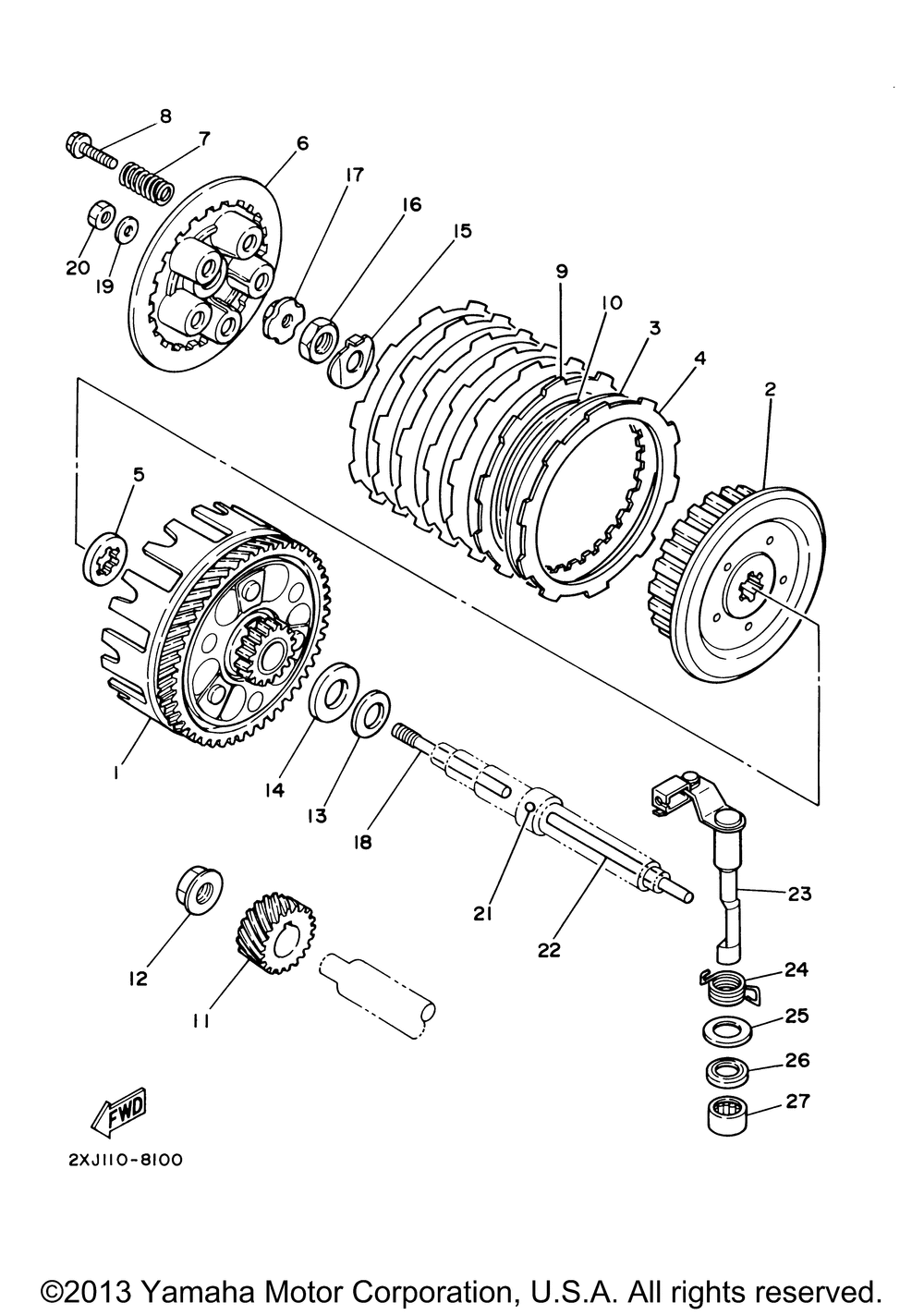

Схема сцепления для BLASTER (YFS200V)
Схема
Детали
Номер
Наименование детали
Цена
1
PRI DRIVEN GEAR art. 3JM-16150-01-00
По запросу
2
BOSS,CLUTCH art. 37F-16371-01-00
По запросу
3
PLATE,CLUTCH 1 art. 1V1-16324-00-00
По запросу
4
Диск сцепления Yamaha art. 3XP-16321-00-00
По запросу
5
PLATE,THRUST 1 art. 2TV-16154-00-00
По запросу
6
PLATE,PRESSURE 1 art. 37F-16351-00-00
По запросу
7
SPRING,COMPRESSION art. 90501-20568-00
По запросу
8
BOLT,WITH WASHER art. 90119-05001-00
По запросу
9
PLATE,FRICTION 2 art. 1HX-16331-00-00
По запросу
10
SPRING,CLUTCH BOSS art. 1HX-16383-00-00
По запросу
11
GEAR,PRI DRIVE(replaces 2JK-16111-01-00) art. 4FU-16111-00-00
По запросу
12
NUT,SPEC'L SHAPE(replaces 90179-12567-00) art. 90179-12335-00
По запросу
13
WASHER,CONICAL SPR art. 90208-18046-00
По запросу
14
WASHER,PLATE art. 90201-180P2-00
По запросу
15
WASHER,LOCK art. 90215-12271-00
По запросу
16
NUT,HEXAGON art. 90170-12370-00
По запросу
17
PLATE,PUSH art. 1W1-16358-01-00
По запросу
18
ROD, PUSH 1 art. 1W1-16356-02-00
По запросу
19
Шайба Yamaha art. 92907-06200-00
от 168 ₽
20
Гайка Yamaha art. 95317-06600-00
По запросу
21
Шарик металлический Yamaha art. 93503-16003-00
от 420 ₽
22
ROD,PUSH 2 art. 2J5-16357-00-00
По запросу
23
PUSH LEVER ASSY art. 37F-16380-02-00
По запросу
24
SPRING,TORSION art. 90508-20555-00
По запросу
25
WASHER,PLATE art. 90201-14217-00
По запросу
26
OIL SEAL,SO-TYPE(replaces 93104-14004-00) art. 93104-14059-00
По запросу
27
BEARING,CYL.#15 art. 93315-21429-00
По запросу
