модель 2006 года
- Модель Blaster 200
- Код модели BLASTER (YFS200V)

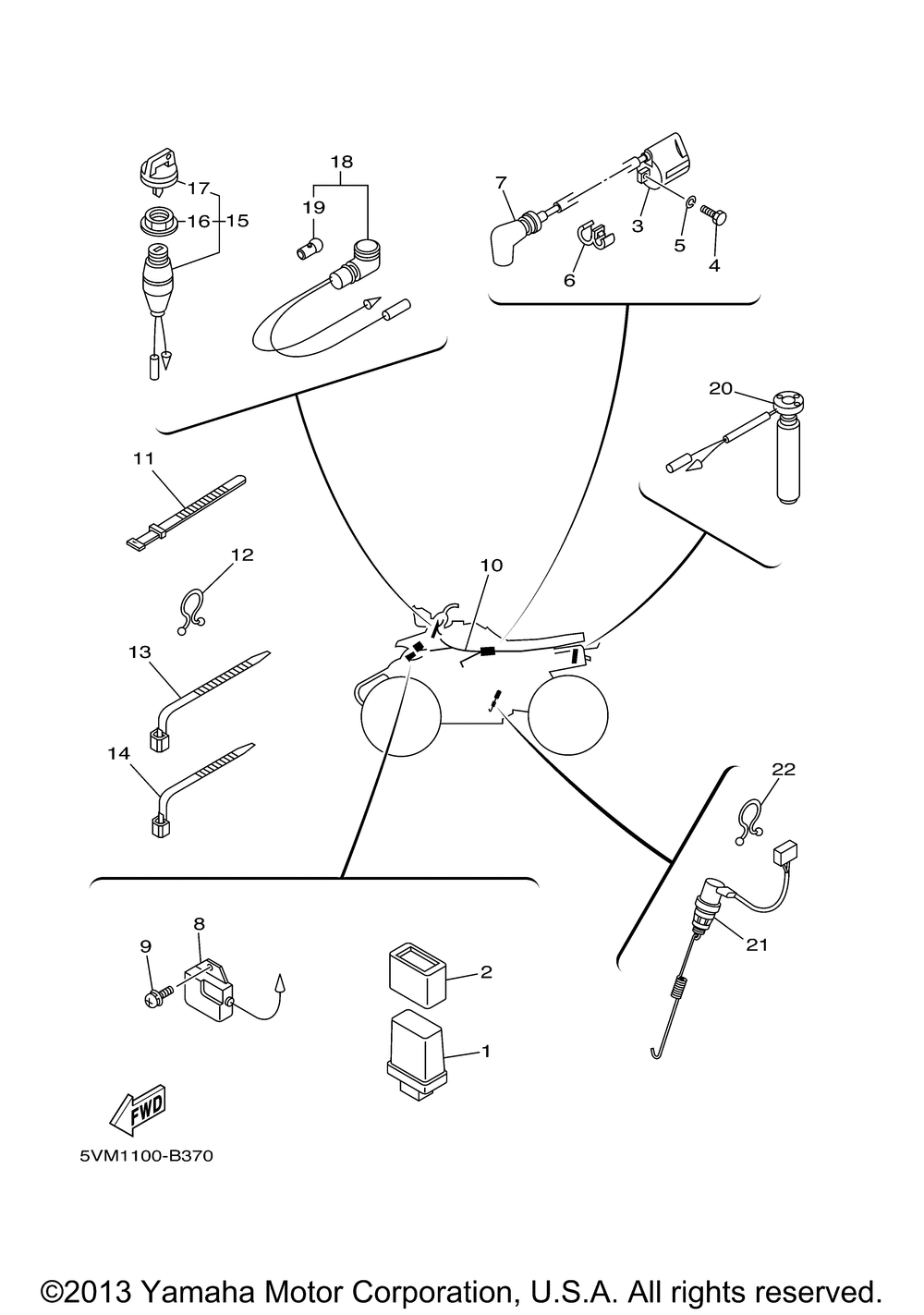

Схема электрооборудования 1 для BLASTER (YFS200V)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. UNIT ASSYThis item has been discontinued and may not be available. Contact us for more information. art. 5VM-85540-00-00
По запросу
2
BAND art. 5HP-85546-00-00
По запросу
3
IGNITION COIL ASSY(replaces 3NS-82310-10-00) art. 3KJ-82310-12-00
от 3 490 ₽
Аналог
Катушка зажигания Yamaha 3KJ-82310-12-00
art. 3KJ-82310-13-00
5 975 ₽
Требуется 1 шт.
Подписаться
4
Болт art. 97017-06020-00
По запросу
5
Шайба Yamaha art. 92907-06100-00
от 473 ₽
6
CLAMP art. 90464-08002-00
По запросу
7
PLUG CAP ASSY(replaces 1M1-82370-30-00) art. 8DG-82370-00-00
По запросу
8
VOLTAGE REG ASY(replaces 82F-81910-A0-00) art. 7XE-81910-00-00
По запросу
9
SCREW,WITH WASHER art. 90159-06056-00
По запросу
10
WIRE HARNESS ASSY art. 5VM-82590-00-00
По запросу
11
BAND,SWITCH CORD(replaces 3TB-83936-00-00) art. 437-83936-11-00
По запросу
12
CLAMP art. 90464-16039-00
По запросу
13
Зажим art. 90464-15195-00
По запросу
14
Зажим art. 90464-15195-00
По запросу
15
MAIN SWITCH ASSY(replaces 2XJ-82510-01-00) art. 2XJ-82510-02-00
По запросу
16
Гайка, центральный выключатель Yamaha art. 3HN-82569-00-00
от 780 ₽
17
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
18
PILOT LIGHT ASSYThis item has been discontinued and may not be available. Contact us for more information. art. 2XJ-83530-10-00
По запросу
19
BULB (12V3.4W)(replaces 123-83516-21-00) art. 123-83516-21-XX
По запросу
20
OIL LEVEL GAUGE ASSY(replaces 2XJ-85720-03-00) This item has been discontinued and may not be available. Contact us for more information. art. 2XJ-85720-04-00
По запросу
21
STOP SWITCH ASSYThis item has been discontinued and may not be available. Contact us for more information. art. 5VM-82530-00-00
По запросу
22
CLAMP art. 90464-16039-00
По запросу
