модель 2006 года
- Модель Raptor 700
- Код модели RAPTOR 700 (YFM700RV)

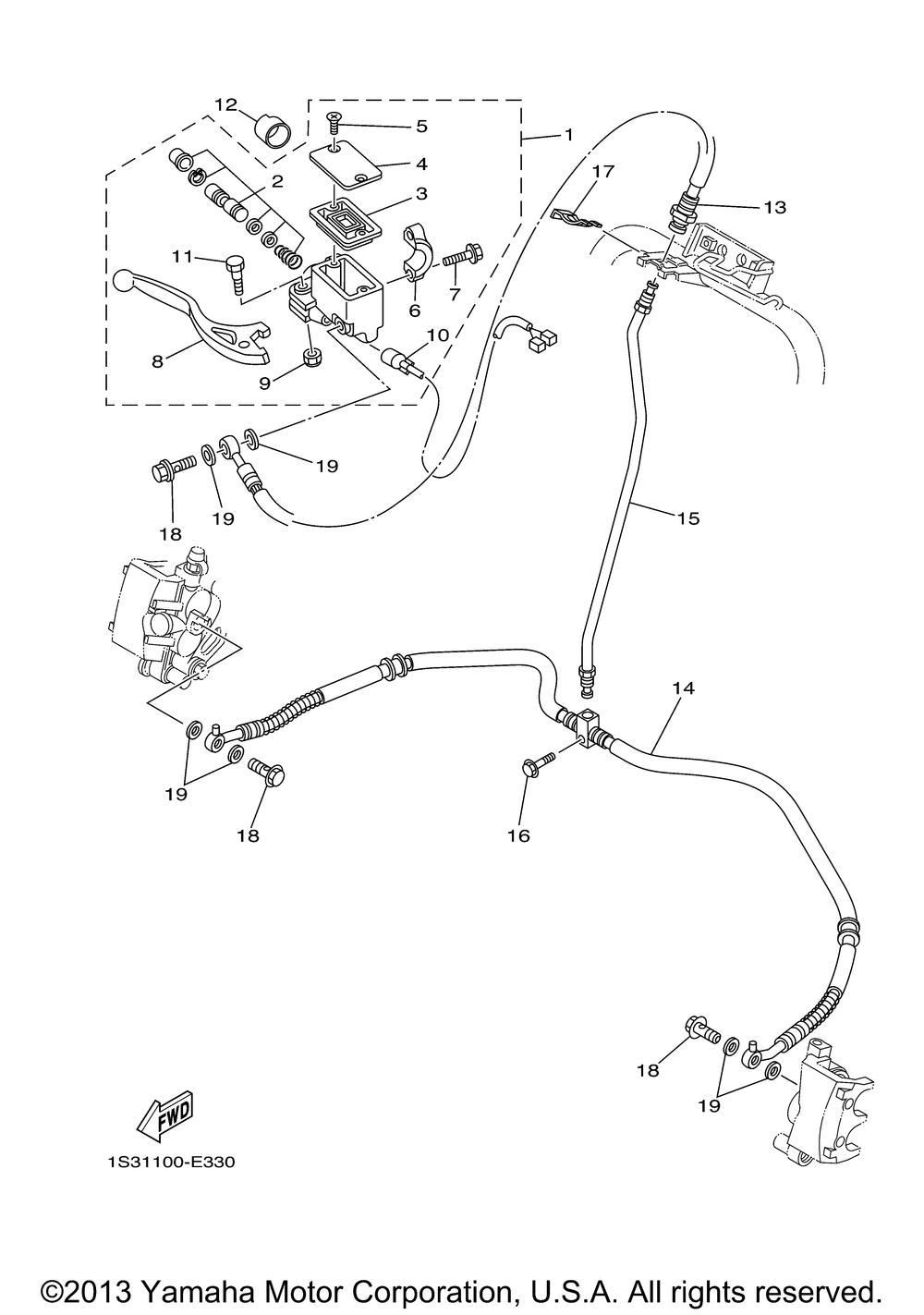

Схема переднего главного цилиндра тормоза для RAPTOR 700 (YFM700RV)
Схема
Детали
Номер
Наименование детали
Цена
1
MASTER CYLINDER ASSY(replaces 5LP-2583T-01-00) art. 5LP-2583T-03-00
По запросу
2
Комплект главного тормозного цилиндра Yamaha art. 5LP-W0041-00-00
По запросу
3
Диафрагма пластиковая art. 4L0-25854-00-00
По запросу
4
CAP, RESERVOIR(replaces 5LP-25852-01-00) art. 5LP-25852-02-00
от 4 960 ₽
5
SCREW(replaces 4NK-2589H-00-00) art. 3D8-2589H-10-00
По запросу
6
BRACKET, MASTER CYLI art. 5LP-25867-00-00
По запросу
7
BOLT, FITTING art. 5MV-25833-00-00
По запросу
8
LEVER 2 art. 5LP-83922-00-00
По запросу
9
NUT, U (4NK) art. 95604-06100-00
По запросу
10
Включатель сигнала "стоп" art. 5LP-83980-00-00
По запросу
11
BOLT, LEVER art. 5MV-2589F-00-00
По запросу
12
COLLAR art. 1UY-26259-00-00
По запросу
13
HOSE, BRAKE 1(replaces 1S3-25872-00-00) art. 1PE-F5872-00-00
от 1 040 ₽
Аналог
Шланг тормозной передний ( верхний) Yamaha б.у
art. 1PE-F5872-01-00_б.у
1 040 ₽
Требуется 1 шт.
14
Шланги тормозные передние Yamaha art. 5TG-25873-21-00
от 4 960 ₽
15
PIPE, BRAKE(replaces 1S3-25871-00-00) art. 1S3-25871-10-00
от 990 ₽
16
BOLT,FLANGE(replaces 95827-06025-00) art. 95822-06025-00
По запросу
17
Пружинное стопорное кольцо art. 2GU-25866-00-00
По запросу
18
Болт, штуцер art. 90401-10159-00
По запросу
19
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
