модель 2006 года
- Модель Raptor 700
- Код модели RAPTOR 700 (YFM700RV)

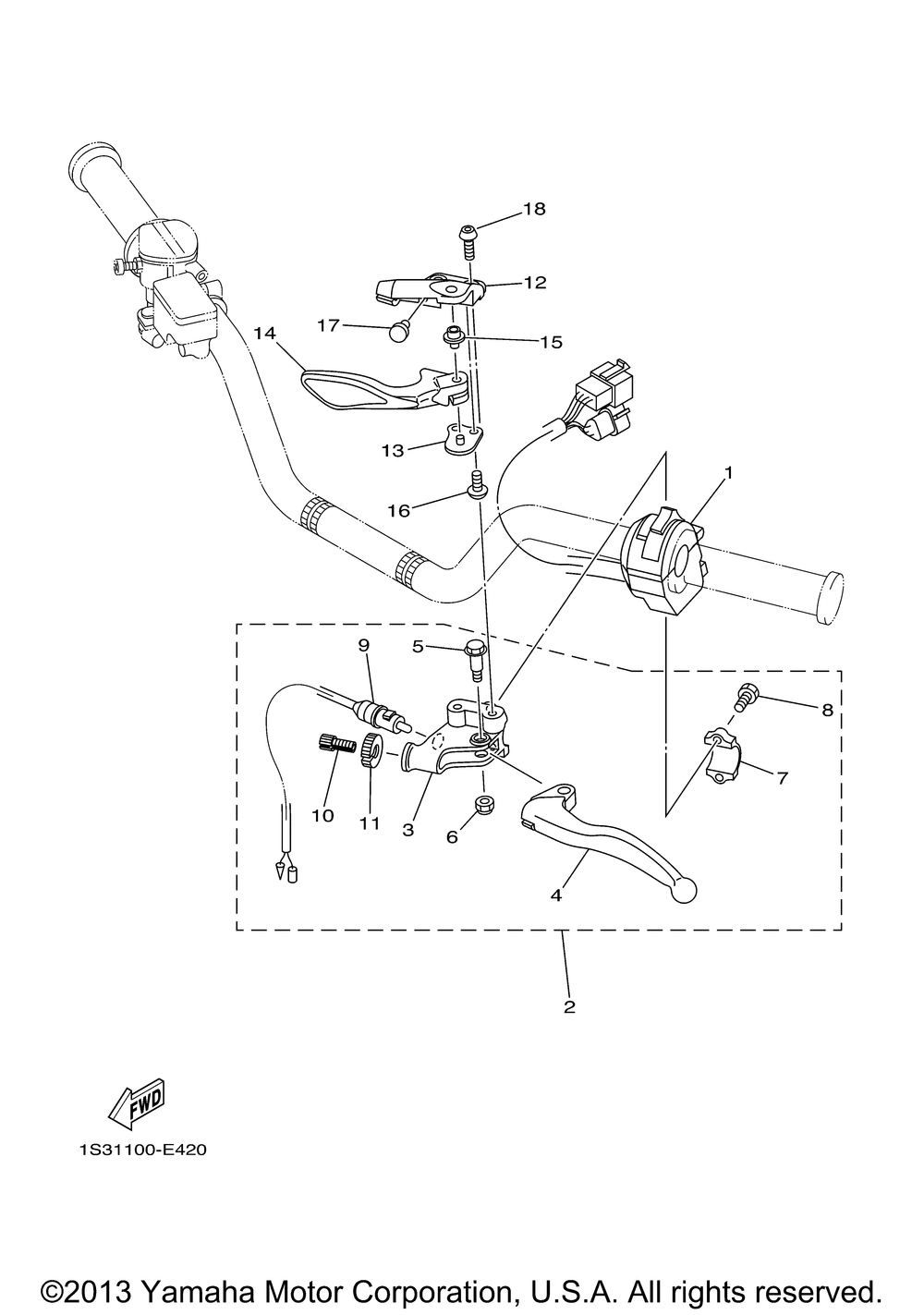

Схема рычагов управления и переключателей для RAPTOR 700 (YFM700RV)
Схема
Детали
Номер
Наименование детали
Цена
1
Переключатель света Yamaha art. 1S3-83973-11-00
По запросу
2
Рычаг сцепления в сборе Yamaha art. 5YT-82910-12-00
По запросу
3
Кронштейн рычага сцепления Yamaha art. 5YT-82911-10-00
По запросу
4
Ручка тормоза левая Yamaha art. 2HT-83912-01-00
По запросу
5
Болт Yamaha art. 90109-06798-00
По запросу
6
Гайка Yamaha art. 95617-06100-00
от 368 ₽
7
HOLDER,LEVER LWR 1 art. 38V-82913-00-00
По запросу
8
BOLT(replaces 97007-05016-00) art. 97017-05016-00
По запросу
9
Лягушка тормоза Yamaha art. 5KM-82917-00-00
По запросу
10
Болт регулировки натяжения Yamaha art. 90123-08002-00
По запросу
11
Гайка Yamaha art. 90179-08030-00
По запросу
12
BRACKET, LEVER(replaces 1S3-25727-00-00) art. 1S3-25727-01-00
По запросу
13
PLATE, GUIDE(replaces 5TG-25689-00-00) art. 5D3-25689-00-00
По запросу
14
LEVER, BRAKE(replaces 1S3-25726-00-00) art. 1S3-25726-02-00
По запросу
15
COLLAR, LEVER 2 art. 5TG-83923-00-00
По запросу
16
SCREW(3GG) art. 92017-06012-00
По запросу
17
PLUG art. 90338-07007-00
По запросу
18
BOLT, BUTTON HEAD art. 92014-06016-00
По запросу
