модель 2010 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM90RZW)

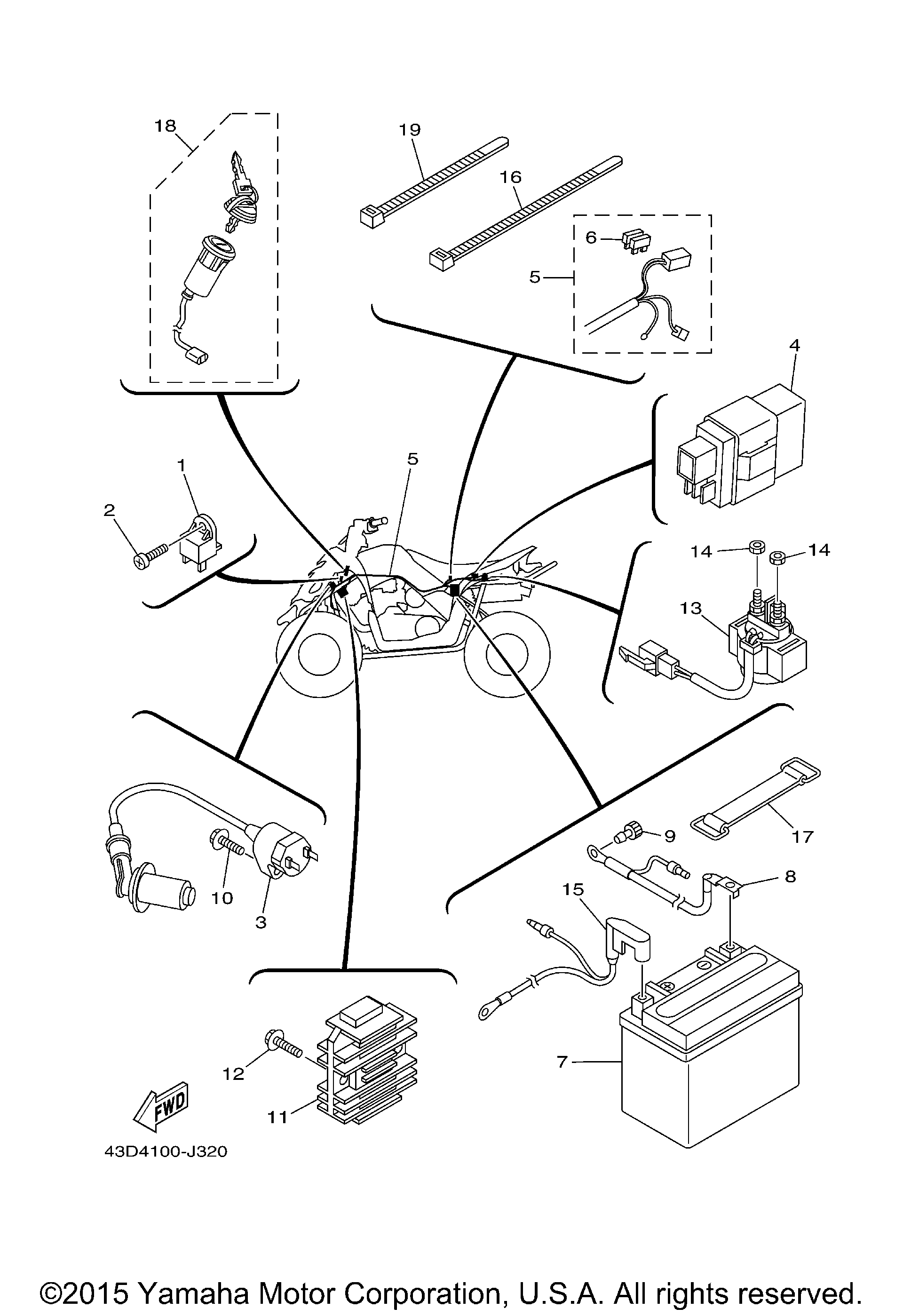

Схема электрооборудования 1 для RAPTOR 90 (YFM90RZW)
Схема
Детали
Номер
Наименование детали
Цена
1
THERMO SWITCH ASSY art. 43D-H2560-00-00
По запросу
2
SCREW art. 43D-F4473-00-00
По запросу
3
IGNITION COIL ASSY art. 43D-H2310-00-00
По запросу
4
C.D.I. UNIT ASSY art. 43D-H5540-00-00
По запросу
5
WIRE HARNESS ASSY art. 43D-H2590-00-00
По запросу
6
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
7
Аккумулятор YTX5L-BS Yamaha 4FU-82100-01-00 art. YTX-5LBS0-00-00
от 10 406 ₽
8
WIRE, MINUS LEAD art. 43D-H2116-01-00
По запросу
9
SCREW, 1 art. 43D-F2969-00-00
По запросу
10
BOLT art. 43D-F1531-00-00
По запросу
11
Реле-регулятор Yamaha art. 43D-H1960-00-00
По запросу
12
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
13
Реле стартера art. 43D-H1940-00-00
По запросу
14
Гайка Yamaha art. 95317-06600-00
По запросу
15
WIRE, PLUS LEAD art. 43D-H2115-01-00
По запросу
16
CLAMP, HOSE art. 43D-F2591-00-00
По запросу
17
BAND 1 art. 43D-F4398-00-00
По запросу
18
MAIN SWITCH ASSY(replaces 43D-H2510-01-00) art. 43D-H2510-00-00
По запросу
19
CLAMP art. 43D-F3466-00-00
По запросу
