модель 2011 года
- Модель Raptor 250
- Код модели RAPTOR 250 SPECIAL EDITION (YFM25RSPA)

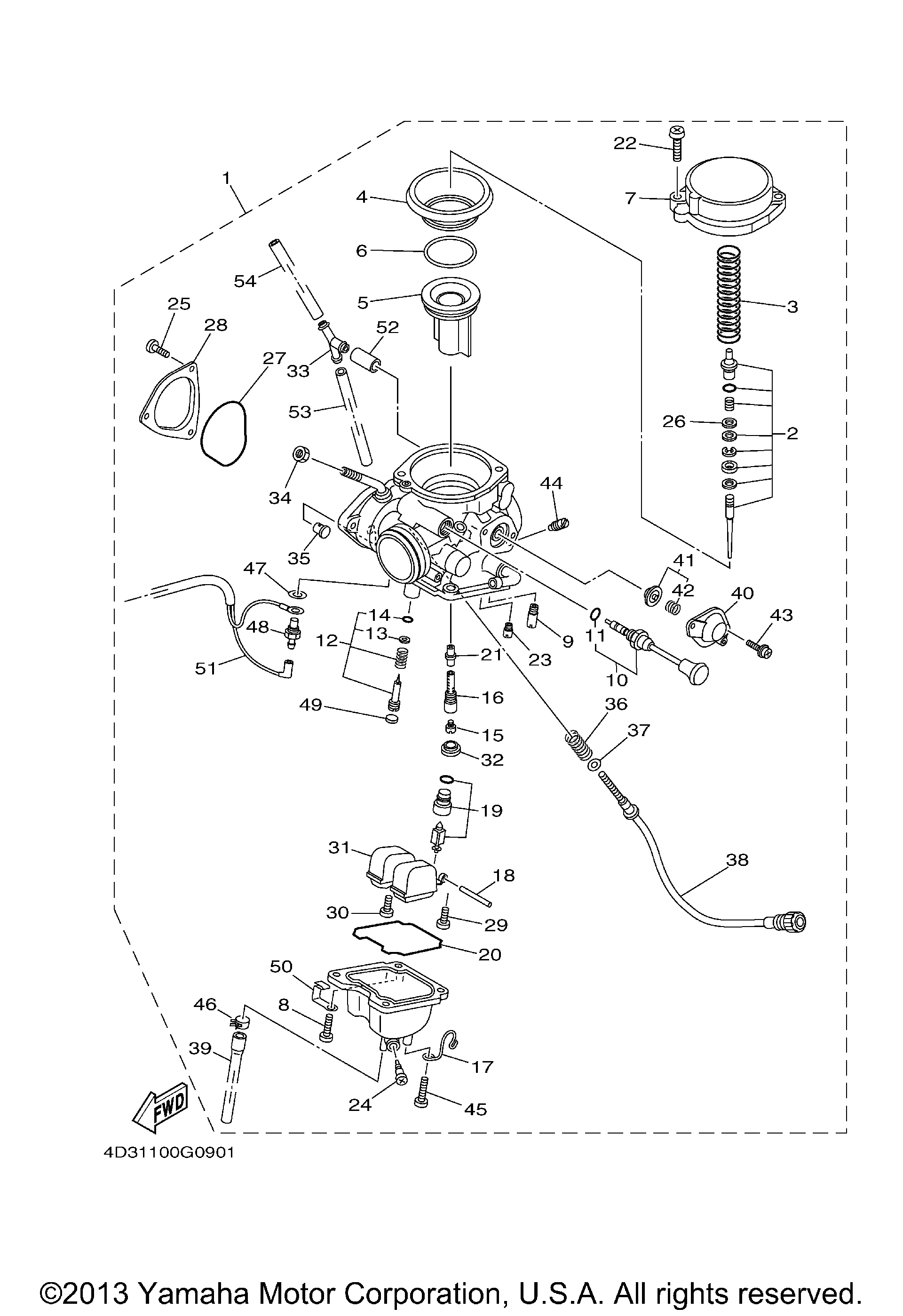

Схема карбюратора для RAPTOR 250 SPECIAL EDITION (YFM25RSPA)
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY 1 art. 4D3-14901-00-00
По запросу
2
. .NEEDLE SET art. 4D3-1490J-00-00
По запросу
3
. .SPRING, DIAPHRAGM art. 4D3-14933-00-00
По запросу
4
. .DIAPHRAGM art. 4D3-14841-00-00
По запросу
5
. .VALVE, THROTTLE 1 art. 4D3-14112-00-00
По запросу
6
. .RING art. 5GH-14918-10-00
По запросу
7
. .COVER, DIAPHRAGM art. 4D3-14958-00-00
По запросу
8
Винт, головка поддона Yamaha art. 98507-04010-00
от 473 ₽
9
. . .JET, PILOT (# 25) art. 4KM-14142-25-00
По запросу
10
. .DIAPHRAGM SET 1 art. 4D3-1490A-00-00
По запросу
11
. . ..O-RING art. 1AE-14147-00-00
По запросу
12
. .PILOT SCREW SET art. 4D3-14105-00-00
По запросу
13
. . ..WASHER art. 3H1-14962-00-00
По запросу
14
. . ..O-RING art. 3H1-14147-00-00
По запросу
15
. .JET, MAIN (#133.8) art. 620-1423E-53-00
По запросу
16
. .HOLDER art. 4D3-14261-00-00
По запросу
17
. .CLIP art. 4D3-14937-00-00
По запросу
18
Штифт поплавка Yamaha art. 127-14186-00-00
По запросу
19
. .NEEDLE VALVE SET art. 5YT-14107-20-00
По запросу
20
Кольцо уплотнительное art. 5DM-14561-00-00
По запросу
21
. .NOZZLE, MAIN art. 5DM-1414M-40-00
По запросу
22
. .SCREW art. 4KM-14216-00-00
По запросу
23
Жиклёр # 55 art. 3G2-14231-11-00
По запросу
24
Пробка сливная art. 12R-14191-00-00
По запросу
25
. .SCREW, PAN HEAD(replaces 98507-04006-00) This item has been discontinued and may not be available. Contact us for more information. art. 98501-04005-00
По запросу
26
. .WASHER art. 5DM-14952-00-00
По запросу
27
Кольцо уплотнительное Yamaha art. 5LP-14147-00-00
По запросу
28
Крышка металлическая art. 4WV-14293-00-00
По запросу
29
Винт карбюратора Yamaha art. 98507-04008-00
от 368 ₽
30
Винт карбюратора art. 1FN-14565-00-00
По запросу
31
Поплавок карбюратора art. 5DM-14985-00-00
По запросу
32
. PLATE, BAFFLE art. 5V7-14153-00-00
По запросу
33
. .PIPE, STARTER CONNECTING art. 4D3-14988-00-00
По запросу
34
. .NUT, CABLE ADJUSTING art. 1S3-14161-00-00
По запросу
35
. .GUIDE, CABLE art. 3GD-14155-00-00
По запросу
36
. .SPRING, THROTTLE STOP art. 137-14133-00-00
По запросу
37
. .WASHER art. 5FU-14962-00-00
По запросу
38
. .SCREW, AIR ADJUSTING art. 4D3-14123-00-00
По запросу
39
. .PIPE art. 4D3-14193-00-00
По запросу
40
Крышка карбюратора art. 5AP-14280-00-00
По запросу
41
. .DIAPHRAGM SET 5 art. 4D3-1490H-00-00
По запросу
42
. . ..SPRING, THROTTLE STOP art. 3HT-14934-00-00
По запросу
43
Винт с шайбой art. 97607-04114-00
По запросу
44
. .JET, MAIN (#170) art. 1HX-14231-34-00
По запросу
45
. .SCREW, PAN HEAD(replaces 98507-05010-00) art. 98517-05010-00
По запросу
46
. CLIP art. 90467-09026-00
По запросу
47
Шайба Yamaha art. 5CY-14951-00-00
По запросу
48
. HEATER ASSY (15W) art. 5FU-83790-00-00
По запросу
49
. .CAP art. 3F9-14118-00-00
По запросу
50
. CLAMP(replaces 90461-06087-00) This item has been discontinued and may not be available. Contact us for more information. art. 3XV-14243-00-00
По запросу
51
. .WIRE, SUB LEAD art. 4D3-82509-00-00
По запросу
52
. .PIPE, OVER FLOW 1 art. 4D3-14196-00-00
По запросу
53
. .PIPE(replaces 1UM-14197-00-00) art. 90445-11083-00
По запросу
54
. .HOSE art. 5JJ-14987-00-00
По запросу
