модель 2011 года
- Модель Raptor 250
- Код модели RAPTOR 250 SPECIAL EDITION (YFM25RSPA)

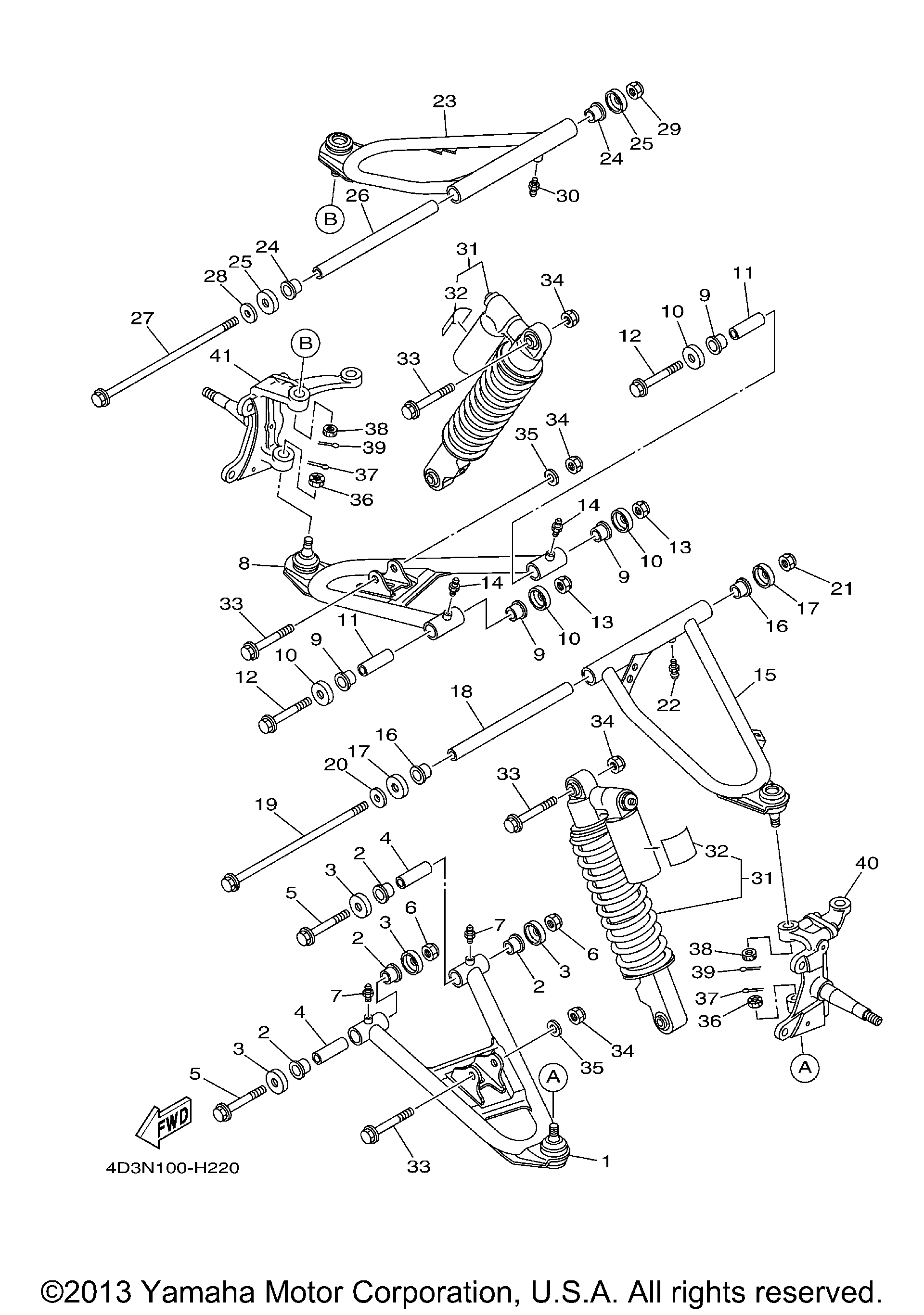

Схема передней подвески и колеса для RAPTOR 250 SPECIAL EDITION (YFM25RSPA)
Схема
Детали
Номер
Наименование детали
Цена
1
FRONT LOWER ARM COMP. (LEFT) - S8 art. 4D3-23570-00-P0
По запросу
2
Втулка рычага Yamaha art. 90381-15088-00
от 2 405 ₽
Аналог
2 657 ₽
Требуется 4 шт.
Аналог
3 161 ₽
Требуется 4 шт.
Аналог
Ремкомплект переднего верхнего рычага Yamaha
art. WE341005
3 329 ₽
Требуется 4 шт.
Подписаться
3
Крышка-cальник задней цапфы Yamaha art. 1UY-23517-01-00
от 725 ₽
4
Втулка подвески Yamaha art. 90387-101R3-00
от 2 120 ₽
Аналог
2 657 ₽
Требуется 2 шт.
5
BOLT, FLANGE art. 90105-10241-00
По запросу
6
NUT, SELF-LOCKING art. 90185-10012-00
от 725 ₽
7
Штуцер Yamaha art. 93700-06M03-00
от 140 ₽
8
FRONT LOWER ARM COMP. (RIGHT) - S8 art. 4D3-23580-00-P0
По запросу
9
Втулка рычага Yamaha art. 90381-15088-00
от 2 405 ₽
Аналог
2 657 ₽
Требуется 4 шт.
Аналог
3 161 ₽
Требуется 4 шт.
Аналог
Ремкомплект переднего верхнего рычага Yamaha
art. WE341005
3 329 ₽
Требуется 4 шт.
Подписаться
10
Крышка-cальник задней цапфы Yamaha art. 1UY-23517-01-00
от 725 ₽
11
Втулка подвески Yamaha art. 90387-101R3-00
от 2 120 ₽
Аналог
2 657 ₽
Требуется 2 шт.
12
BOLT, FLANGE art. 90105-10241-00
По запросу
13
NUT, SELF-LOCKING art. 90185-10012-00
от 725 ₽
14
Штуцер Yamaha art. 93700-06M03-00
от 140 ₽
15
FRONT UPPER ARM COMP. (LEFT) - S8 art. 4D3-23540-00-P0
По запросу
16
Втулка рычага Yamaha art. 90381-15088-00
от 2 405 ₽
Аналог
2 657 ₽
Требуется 2 шт.
Аналог
3 161 ₽
Требуется 2 шт.
Аналог
Ремкомплект переднего верхнего рычага Yamaha
art. WE341005
3 329 ₽
Требуется 2 шт.
Подписаться
17
Крышка-cальник задней цапфы Yamaha art. 1UY-23517-01-00
от 725 ₽
18
Втулка металлическая рычага подвески Yamaha art. 90387-100Y6-00
По запросу
19
SHAFT, PIVOT(replaces 109-22141-01-00) art. 486-22141-01-00
По запросу
20
Шайба Yamaha art. 90201-10035-00
от 525 ₽
21
NUT, SELF-LOCKING art. 90185-10012-00
от 725 ₽
22
Штуцер Yamaha art. 93700-06M03-00
от 140 ₽
23
FRONT UPPER ARM COMP. (RIGHT) - S8 art. 4D3-23550-00-P0
По запросу
24
Втулка рычага Yamaha art. 90381-15088-00
от 2 405 ₽
Аналог
2 657 ₽
Требуется 2 шт.
Аналог
3 161 ₽
Требуется 2 шт.
Аналог
Ремкомплект переднего верхнего рычага Yamaha
art. WE341005
3 329 ₽
Требуется 2 шт.
Подписаться
25
Крышка-cальник задней цапфы Yamaha art. 1UY-23517-01-00
от 725 ₽
26
Втулка металлическая рычага подвески Yamaha art. 90387-100Y6-00
По запросу
27
SHAFT, PIVOT(replaces 109-22141-01-00) art. 486-22141-01-00
По запросу
28
Шайба Yamaha art. 90201-10035-00
от 525 ₽
29
NUT, SELF-LOCKING art. 90185-10012-00
от 725 ₽
30
Штуцер Yamaha art. 93700-06M03-00
от 140 ₽
31
SHOCK ABSORBER ASSY art. 4D3-23350-61-00
По запросу
32
. ..LABEL, WARNING art. 4AA-22259-80-00
По запросу
33
Болт крепления амортизатора Yamaha art. 90105-10131-00
По запросу
34
NUT, SELF-LOCKING art. 90185-10012-00
от 725 ₽
35
Шайба Yamaha art. 90201-10035-00
от 525 ₽
36
Гайка Yamaha art. 90171-10001-00
от 368 ₽
37
PIN, COTTER(replaces 91401-20020-00) art. 91490-20025-00
По запросу
38
Гайка Yamaha art. 90171-10001-00
от 368 ₽
39
PIN, COTTER(replaces 91401-20020-00) art. 91490-20025-00
По запросу
40
STEERING KNUCKLE ASSY (LEFT) art. 3GD-23501-10-00
По запросу
41
STEERING KNUCKLE ASSY (RIGHT) art. 3GD-23502-10-00
По запросу
