модель 2013 года
- Модель Raptor 700
- Код модели RAPTOR 700 (YFM7RDL/YFM7RDW)

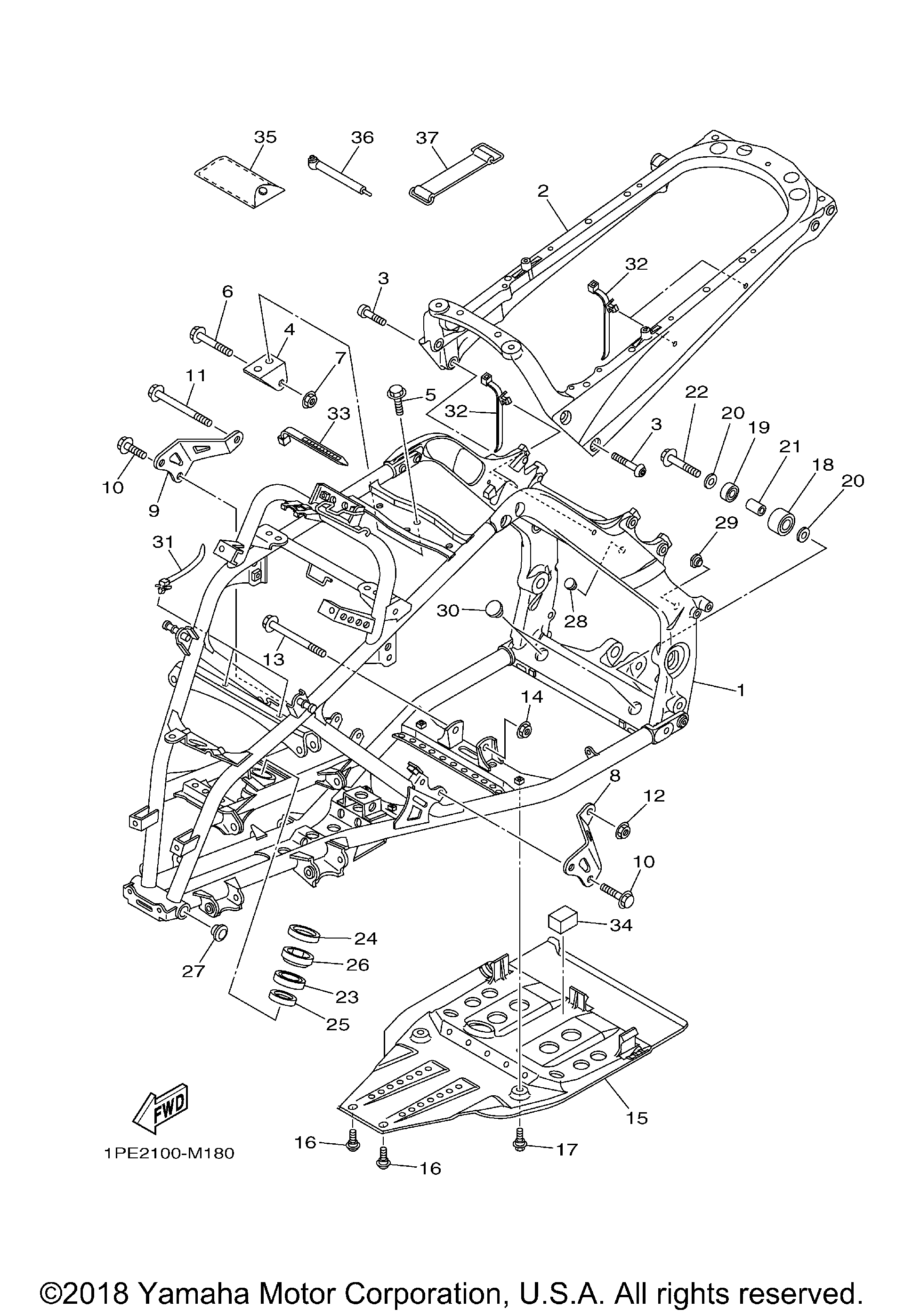

Схема рамы для RAPTOR 700 (YFM7RDL/YFM7RDW)
Схема
Детали
Номер
Наименование детали
Цена
1
FRONT FRAME COMP. art. 1PE-F1101-09-00
По запросу
2
Задний подрамник Yamaha art. 1S3-21190-08-00
от 89 900 ₽
3
Винт Yamaha art. 90149-10034-00
По запросу
4
STAY, ENGINE 1 art. 1S3-21315-10-00
По запросу
5
BOLT, FLANGE art. 90105-08142-00
По запросу
6
BOLT, FLANGE(replaces 95812-10055-00) art. 95817-10055-00
По запросу
7
Гайка Yamaha art. 90185-10011-00
от 590 ₽
8
STAY, ENGINE 2 art. 1S3-21316-10-00
По запросу
9
STAY, ENGINE 3 art. 1S3-21317-10-00
По запросу
10
BOLT, FLANGE art. 90105-08142-00
По запросу
11
BOLT, FLANGE art. 95812-10110-00
По запросу
12
Гайка Yamaha art. 90185-10011-00
от 590 ₽
13
Болт с фланцем Yamaha art. 95817-10090-00
от 935 ₽
14
Гайка Yamaha art. 90185-10011-00
от 590 ₽
15
PROTECTOR, ENGINE art. 1PE-F1471-00-00
По запросу
16
Болт Yamaha art. 90109-06201-00
от 420 ₽
17
Болт Yamaha art. 90109-06172-00
По запросу
18
Натяжитель Yamaha art. 5TG-22178-01-00
от 2 500 ₽
Аналог
2 500 ₽
Требуется 1 шт.
19
BEARING art. 93300-60804-00
По запросу
20
WASHER, PLATE art. 90201-08043-00
По запросу
21
COLLAR art. 90387-08064-00
По запросу
22
BOLT, FLANGE(replaces 95812-08045-00) art. 95814-08045-00
По запросу
23
Подшипник Yamaha art. 93306-20352-00
от 500 ₽
Аналог
2 530 ₽
Требуется 1 шт.
24
Сальник Yamaha art. 93102-25081-00
от 2 530 ₽
Аналог
2 530 ₽
Требуется 1 шт.
25
Сальник Yamaha art. 93102-25099-00
от 882 ₽
Аналог
2 530 ₽
Требуется 1 шт.
26
Гайка крепления рулевого вала Yamaha art. 2GU-23872-00-00
По запросу
27
PLUG art. 90338-26004-00
По запросу
28
PLUG art. 90338-24260-00
По запросу
29
PLUG art. 90338-20183-00
По запросу
30
PLUG art. 90338-23004-00
По запросу
31
CLAMP art. 5B4-F1338-00-00
По запросу
32
CLAMP art. 90464-20213-00
По запросу
33
Зажим пластиковый art. 25G-83936-01-00
По запросу
34
DAMPER, STOPPER art. 1S3-2140A-00-00
По запросу
35
TOOL KIT(replaces 1PE-F8100-00-00) art. 1PE-F8100-01-00
По запросу
36
Манометр art. 1NV-2811A-01-00
По запросу
37
BAND, BATTERY art. 116-82131-00-00
По запросу
