модель 2013 года
- Модель Raptor 700
- Код модели RAPTOR 700 (YFM7RDL/YFM7RDW)

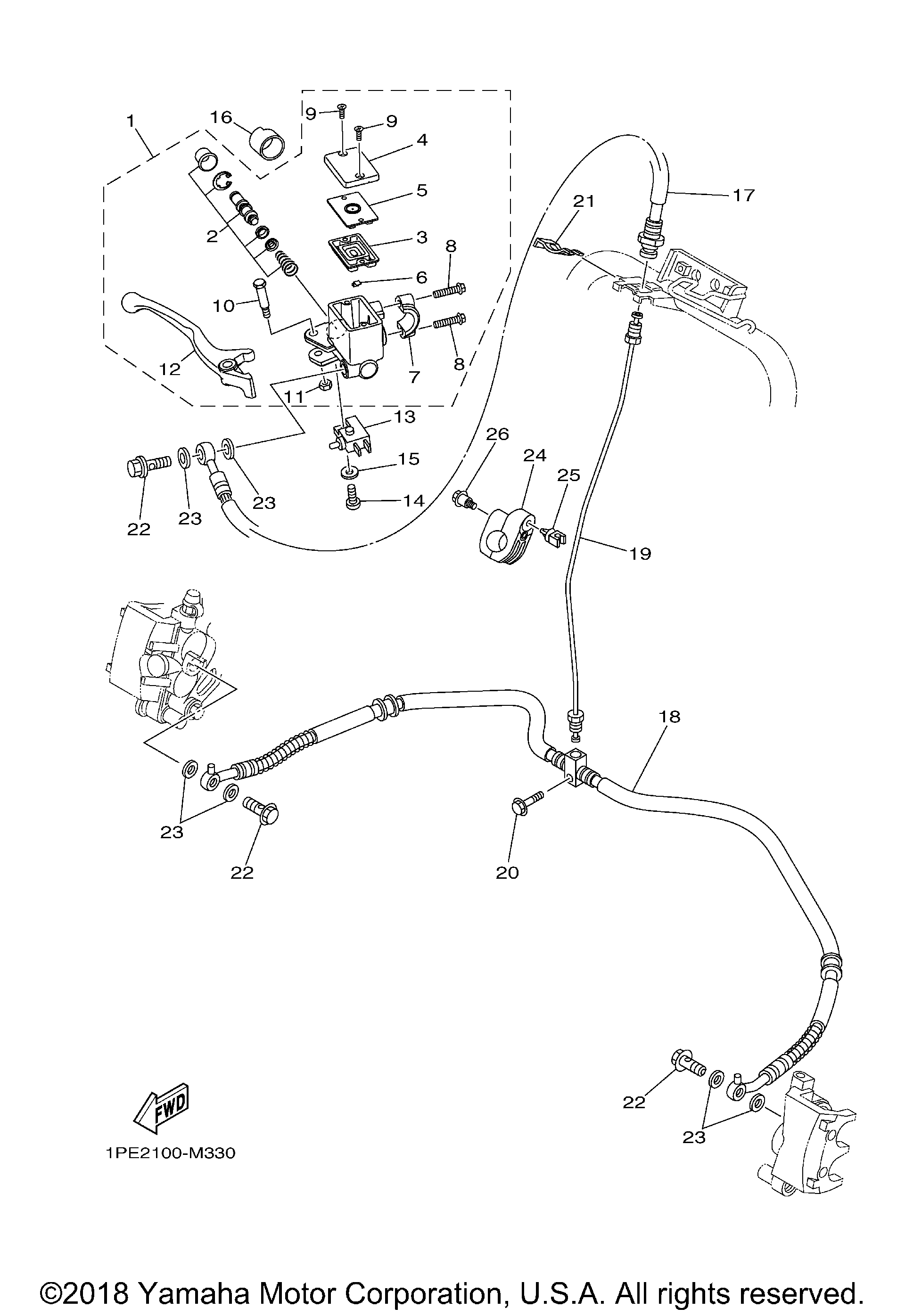

Схема переднего главного цилиндра тормоза для RAPTOR 700 (YFM7RDL/YFM7RDW)
Схема
Детали
Номер
Наименование детали
Цена
1
MASTER CYLINDER ASSY art. 1PE-2583T-00-00
По запросу
2
Ремкомплект левого главного тормозного цилиндра Yamaha art. B16-F5807-00-00
По запросу
3
. .DIAPHRAGM, RESERVOIRThis item has been discontinued and may not be available. Contact us for more information. art. 1HP-25854-00-00
По запросу
4
Крышка тормозного бачка Yamaha art. B16-F5852-00-00
от 683 ₽
5
Крышка диафрагмы главного тормозного цилиндра Yamaha art. 1HP-2585B-00-00
По запросу
6
. .SEPARATOR art. 1HP-25889-00-00
По запросу
7
. .BRACKET, MASTER CYLINDER art. 1HP-25867-00-00
По запросу
8
. .BOLT(replaces 1HP-26332-00-00) art. B16-F6332-00-00
По запросу
9
. .SCREW, FLAT HEAD art. 98780-04012-00
По запросу
10
Болт Yamaha art. B16-F589F-10-00
По запросу
11
Гайка Yamaha art. 95702-06500-00
По запросу
12
. .LEVER 2 art. 1PE-83922-00-00
По запросу
13
Датчик включения стоп-сигнала Yamaha art. 1HP-83980-03-00
от 3 476 ₽
14
SCREW, PAN HEAD(replaces 98502-04012-00) This item has been discontinued and may not be available. Contact us for more information. art. 98511-04012-00
По запросу
15
WASHER, PLATE(replaces 92902-04600-00) art. 92990-04600-00
По запросу
16
COLLAR art. 1UY-26259-00-00
По запросу
17
HOSE, BRAKE 1 art. 1PE-F5872-00-00
от 1 040 ₽
Аналог
Шланг тормозной передний ( верхний) Yamaha б.у
art. 1PE-F5872-01-00_б.у
1 040 ₽
Требуется 1 шт.
18
Шланги тормозные передние Yamaha art. 5TG-25873-21-00
от 4 960 ₽
19
Трубка тормозная Yamaha art. 1PE-F5871-00-00
от 550 ₽
20
Болт с фланцем art. 95817-06025-00
По запросу
21
Пружинное стопорное кольцо art. 2GU-25866-00-00
По запросу
22
Болт Yamaha art. 90401-10015-00
от 830 ₽
23
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
24
HOLDERThis item has been discontinued and may not be available. Contact us for more information. art. 1AS-25522-00-00
По запросу
25
Зажим тормозной трубки Yamaha art. 5KM-81677-00-00
По запросу
26
BOLT art. 90109-06241-00
По запросу
