модель 2016 года
- Модель Raptor 700
- Код модели RAPTOR 700R SE (YFM70RSSGY)

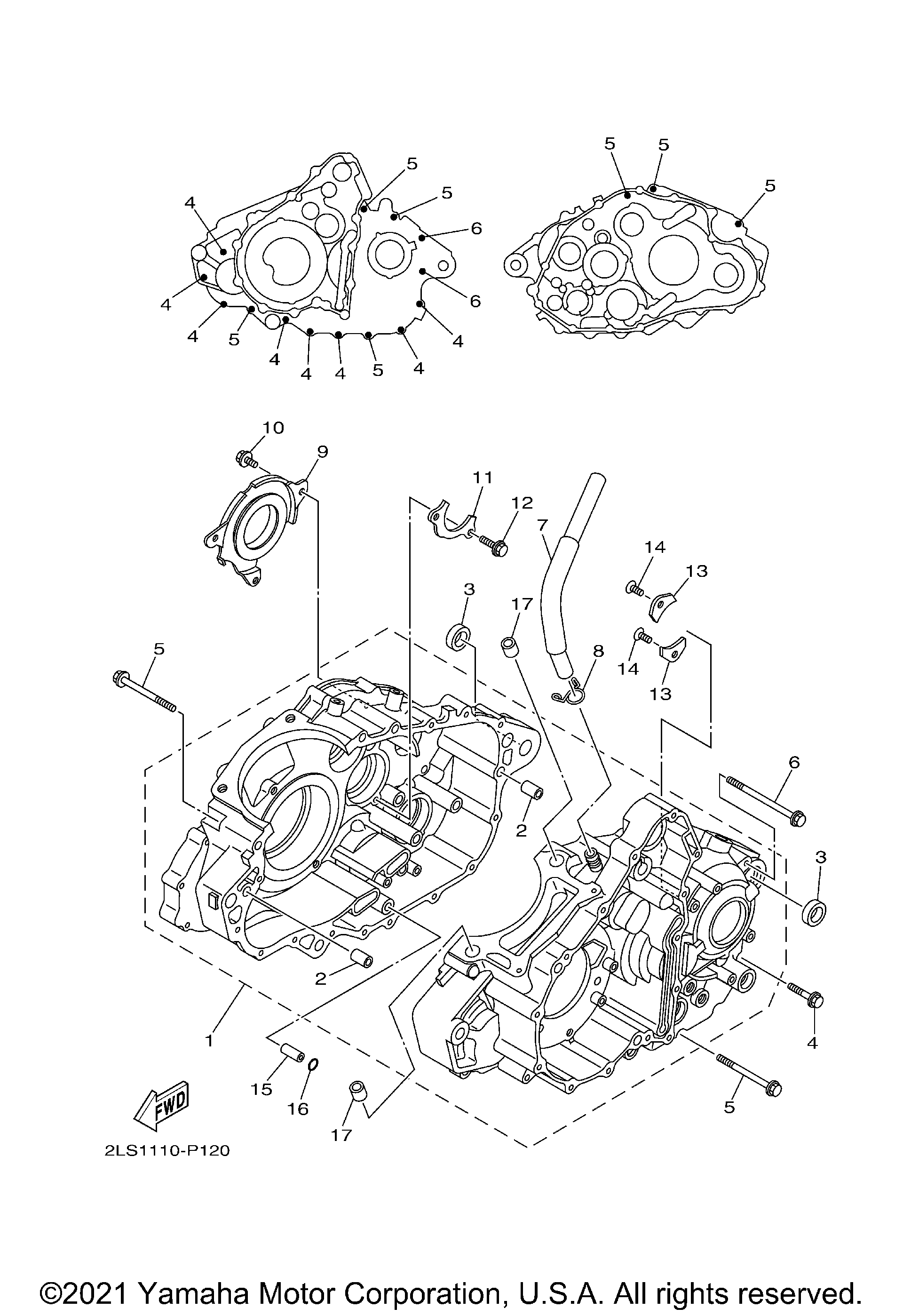

Схема картера для RAPTOR 700R SE (YFM70RSSGY)
Схема
Детали
Номер
Наименование детали
Цена
1
Картер Yamaha art. 1PE-15100-09-00
По запросу
2
Палец Yamaha art. 99530-10114-00
По запросу
3
COLLAR art. 90387-17009-00
По запросу
4
Болт Yamaha art. 95022-06030-00
от 221 ₽
5
BOLT, FLANGE art. 95022-06070-00
По запросу
6
BOLT, FLANGE art. 95022-06090-00
По запросу
7
PIPE, BREATHER 1 art. 2LS-E1166-00-00
По запросу
8
Хомут зажимной Yamaha art. 90467-140A4-00
По запросу
9
PLATE, BREATHER art. 1S3-11165-00-00
По запросу
10
Болт Yamaha art. 95022-06012-00
По запросу
11
PLATE, BEARING COVER art. 1S3-15383-00-00
По запросу
12
Болт Yamaha art. 95022-06020-00
По запросу
13
PLATE, BEARING COVER art. 4JT-15381-01-00
По запросу
14
SCREW(replaces 90149-06074-00) art. 90151-06052-00
По запросу
15
Палец Yamaha art. 91808-16023-00
По запросу
16
Уплотнительное кольцо Yamaha art. 93210-07135-00
По запросу
17
Направляющая цилиндра Yamaha art. 99530-14016-00
По запросу
