модель 2016 года
- Модель Raptor 700
- Код модели RAPTOR 700R SE (YFM70RSSGY)

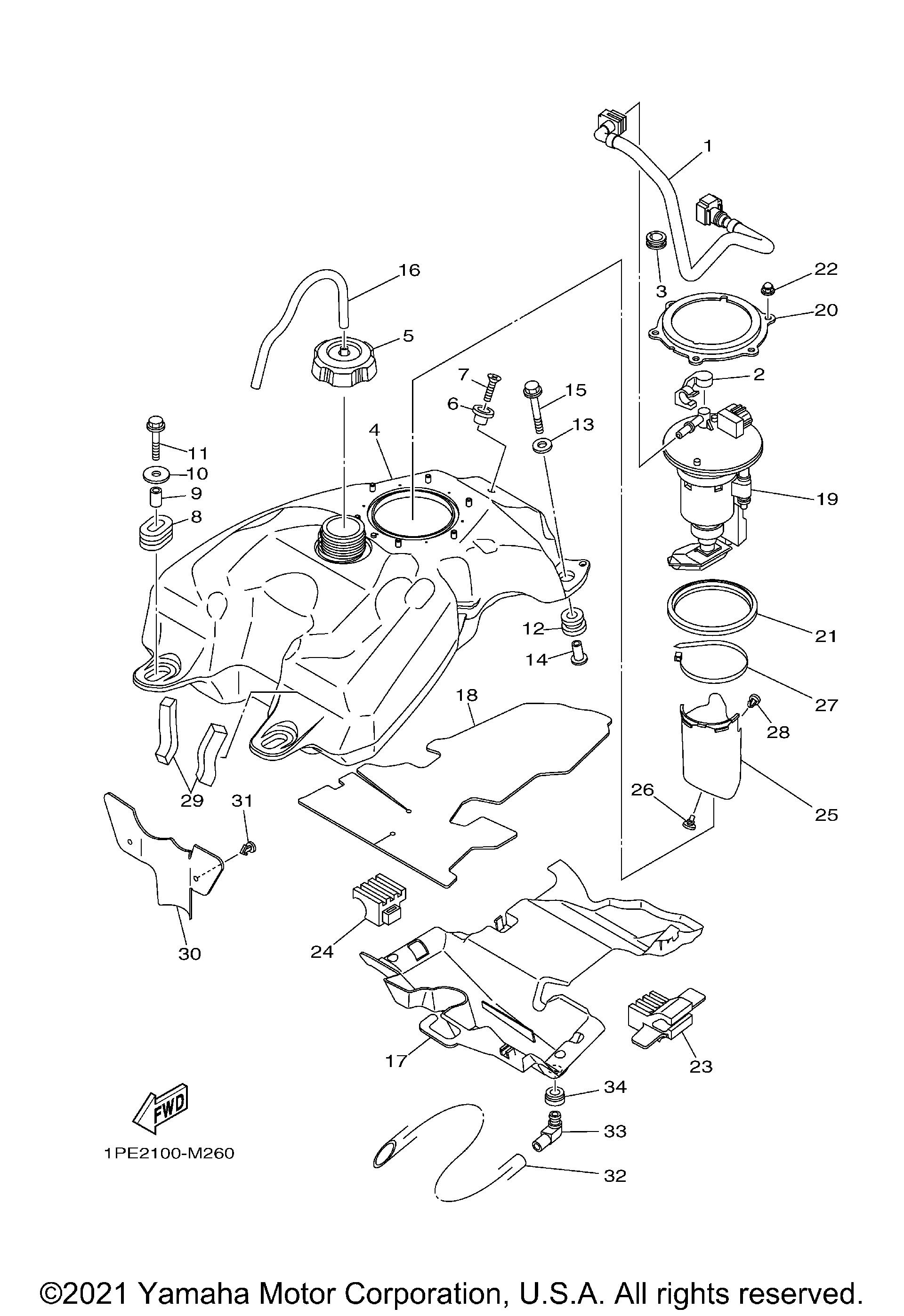

Схема топливного бака для RAPTOR 700R SE (YFM70RSSGY)
Схема
Детали
Номер
Наименование детали
Цена
1
PIPE, FUEL 1(replaces 1PE-13971-00-00) art. 1PE-13971-01-00
По запросу
2
Зажим Yamaha art. 90464-14004-00
По запросу
3
GROMMET art. 90480-17011-00
По запросу
4
FUEL TANK COMP. art. 1PE-F4110-00-00
По запросу
5
CAP ASSY(replaces 2FJ-24610-10-00) art. 2FJ-24610-20-00
По запросу
6
BRACKET, SEAT art. 4EW-2412F-00-00
По запросу
7
Винт Yamaha art. 90151-06005-00
По запросу
8
GROMMET art. 90480-01017-00
По запросу
9
COLLAR(replaces 90387-06M17-00) art. 36Y-83913-01-00
По запросу
10
Шайба Yamaha art. 90201-06090-00
По запросу
11
BOLT, FLANGE(replaces 95802-06035-00) art. 95817-06035-00
По запросу
12
GROMMET art. 90480-18005-00
По запросу
13
WASHER, PLATE art. 90201-06033-00
По запросу
14
COLLAR art. 90387-06098-00
По запросу
15
BOLT, FLANGE(replaces 95802-06035-00) art. 95817-06035-00
По запросу
16
Шланг топливный Yamaha art. 90445-083J5-00
По запросу
17
DAMPER, PLATE 1 art. 1S3-2414H-00-00
По запросу
18
INSULATOR, FUEL TANK 1 art. 1PE-F416F-00-00
По запросу
19
Бензонасос Yamaha art. 1S3-13907-13-00
от 7 990 ₽
20
BRACKET, FUEL PUMP art. 1S3-24491-10-00
По запросу
21
Кольцо уплотнительное бензонасоса Yamaha art. 1S3-24486-00-00
По запросу
22
Гайка Yamaha art. 95380-06800-00
По запросу
23
STOPPER 1 art. 1S3-24278-00-00
По запросу
24
STOPPER 2 art. 1S3-24279-00-00
По запросу
25
COVER art. 1S3-24452-00-00
По запросу
26
PLUG art. 90338-05008-00
По запросу
27
CLAMP art. 90464-66001-00
По запросу
28
RIVET art. 90269-07011-00
По запросу
29
DAMPER, LOCATING 2 art. 1S3-24182-00-00
По запросу
30
PLATEThis item has been discontinued and may not be available. Contact us for more information. art. 1S3-2413X-00-00
По запросу
31
Фиксатор пластиковый Yamaha art. 90269-05055-00
от 830 ₽
32
HOSE (L400) art. 90445-16007-00
По запросу
33
PIPE art. 31A-14419-00-00
По запросу
34
GROMMET(replaces 31A-14435-00-00) art. 31A-14435-01-00
По запросу
