модель 2018 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM09RYXJL/YFM09RYXJW)

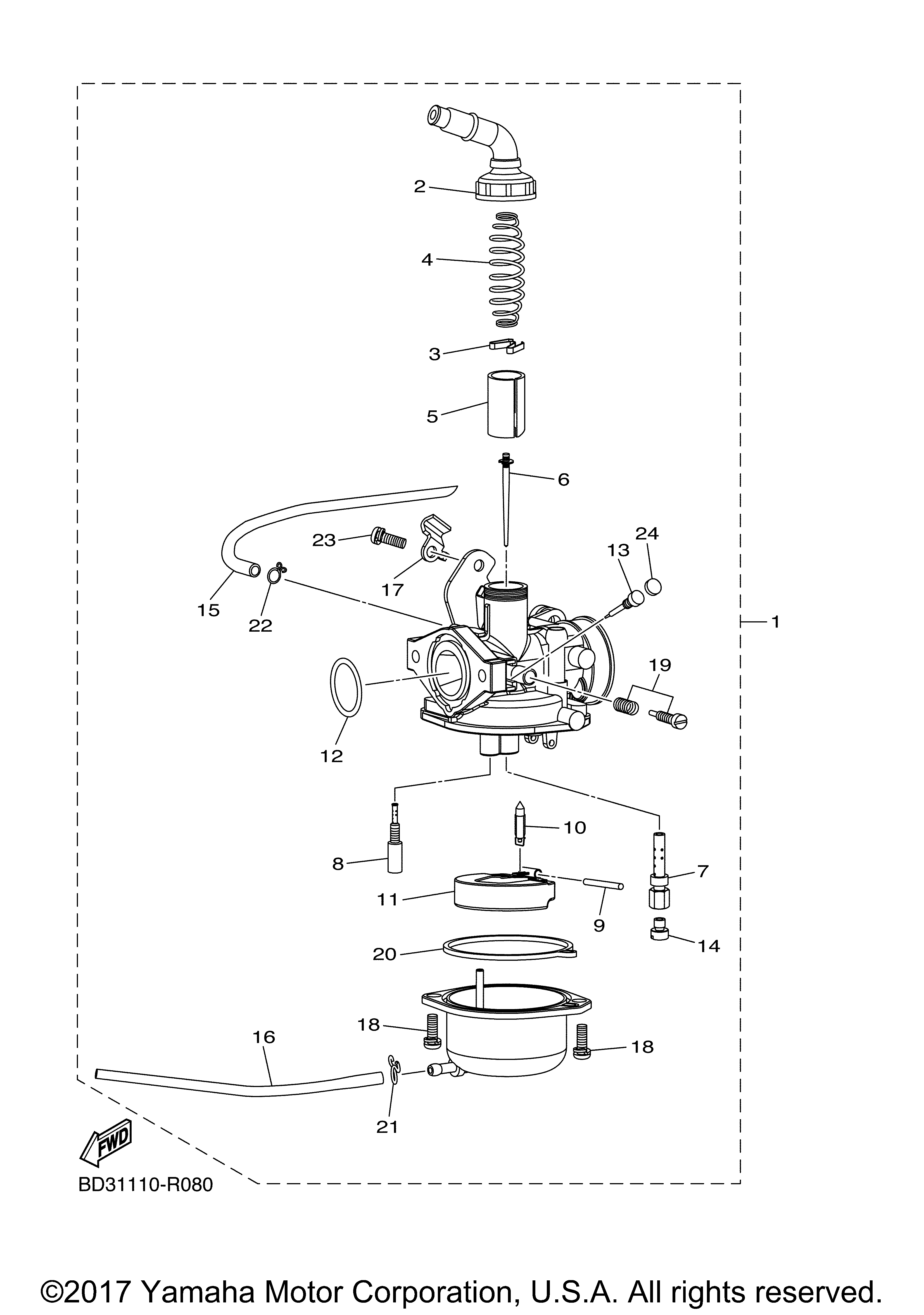

Схема карбюратора для RAPTOR 90 (YFM09RYXJL/YFM09RYXJW)
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY 1 art. BD3-E4101-10-00
По запросу
2
CAP, MIXING CHAMBER art. BD3-E439D-10-00
По запросу
3
CLIP 1 art. BD3-E439G-00-00
По запросу
4
SPRING, THROTTLE VAL art. BD3-E4331-00-00
По запросу
5
VALVE, THROTTLE art. BD3-E3731-00-00
По запросу
6
NEEDLE ASSY art. BD3-E4150-00-00
По запросу
7
PIPE, MAIN BLEED art. BD3-E414G-00-00
По запросу
8
JET, PILOT art. BD3-E4942-00-00
По запросу
9
PIN, FLOAT art. BD3-E4386-00-00
По запросу
10
VALVE, NEEDLE art. BD3-E4392-00-00
По запросу
11
FLOAT art. BD3-E4385-00-00
По запросу
12
O-RING art. BD3-E4397-00-00
По запросу
13
SCREW, PILOT ADJUSTI art. BD3-E4211-00-00
По запросу
14
JET, MAIN art. BD3-E415A-00-00
По запросу
15
PIPE 1 art. BD3-E4348-00-00
По запросу
16
PIPE art. BD3-E4349-00-00
По запросу
17
BRACKET art. BD3-E4581-10-00
По запросу
18
SCREW, PAN HEADThis item has been discontinued and may not be available. Contact us for more information. art. BD3-E4325-00-00
По запросу
19
SCREW, ADJUST art. BD3-E4521-00-00
По запросу
20
GASKET, FLOAT CHAMBE art. BD3-E4384-00-00
По запросу
21
CLIP 2 art. BD3-E439H-10-00
По запросу
22
CLIP 1 art. BD3-E449C-10-00
По запросу
23
SCREW art. BD3-E4216-10-00
По запросу
24
PLUG, BLIND art. BD3-E443B-00-00
По запросу
