модель 2018 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM09RYXJL/YFM09RYXJW)

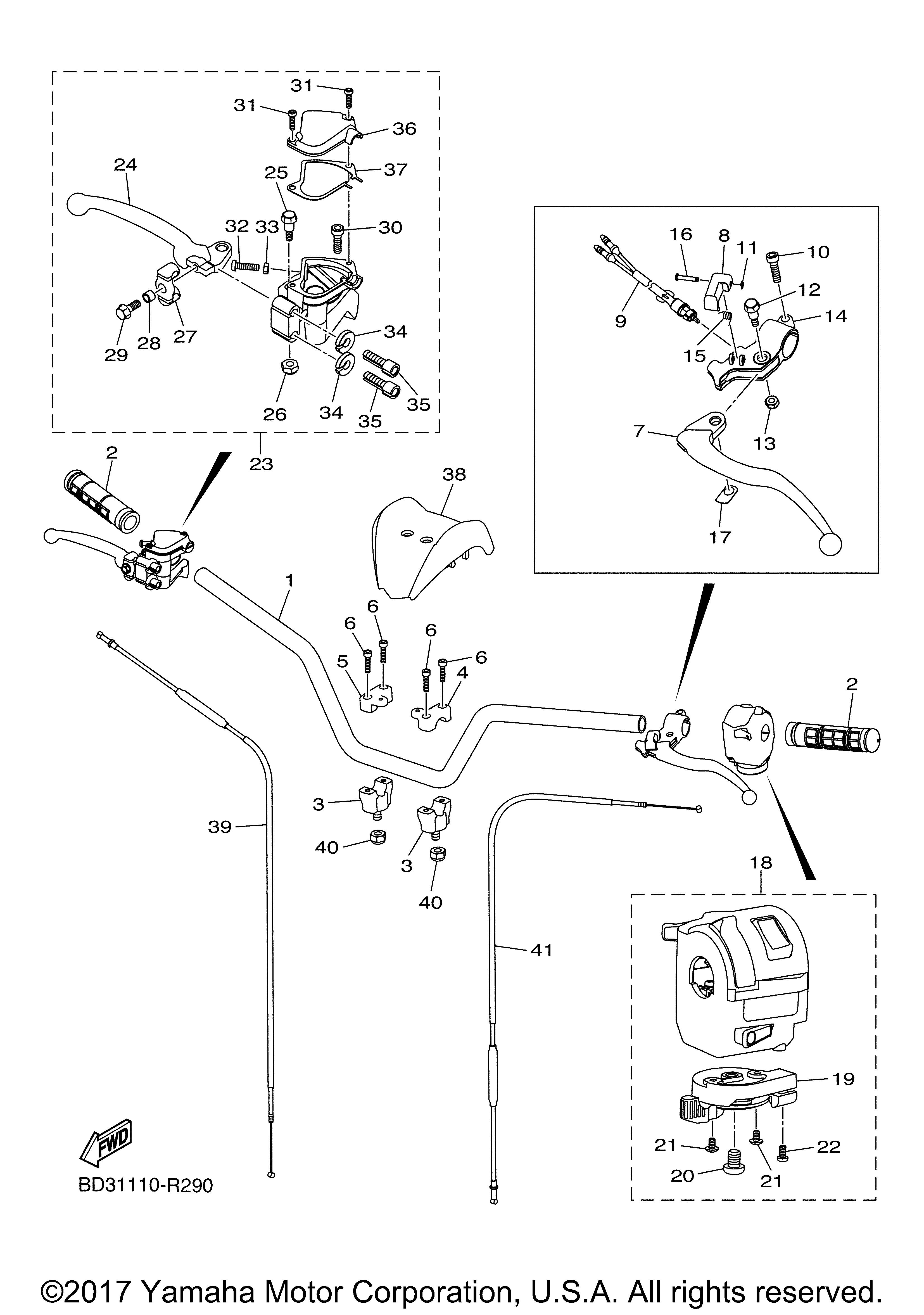

Схема ручки газа и тросиков для RAPTOR 90 (YFM09RYXJL/YFM09RYXJW)
Схема
Детали
Номер
Наименование детали
Цена
1
HANDLEBAR art. BD3-F6111-00-00
По запросу
2
GRIP art. BD3-F6241-10-00
По запросу
3
HOLDER, HANDLE LOWER art. BD3-F3442-00-00
По запросу
4
HOLDER, HANDLE UPPER art. BD3-F3441-00-00
По запросу
5
HOLDER, HANDLE UPPER art. BD3-F344A-00-00
По запросу
6
BOLT art. BD3-F7434-10-00
По запросу
7
LEVER 1 art. BD3-H3912-00-00
По запросу
8
LEVER, LOCK art. BD3-H3965-00-00
По запросу
9
ENGINE STOP SWITCH A art. BD3-H2550-00-00
По запросу
10
BOLT art. BD3-F3471-00-00
По запросу
11
RING, SNAP art. BD3-F6466-00-00
По запросу
12
BOLT art. BD3-F2277-00-00
По запросу
13
NUT 1 art. BD3-F3833-00-00
По запросу
14
HOLDER, LEVER 1(replaces BD3-H2911-00-00) art. BD3-H2911-10-00
По запросу
15
SPRING, RETURN art. BD3-H3966-00-00
По запросу
16
PIN, LOCK 1 art. BD3-H3967-00-00
По запросу
17
WASHER art. BD3-F3444-00-00
По запросу
18
SWITCH, HANDLE 2(replaces BD3-H3975-00-00) art. BD3-H3975-10-00
По запросу
19
LEVER, STARTER art. BD3-H3941-00-00
По запросу
20
BOLT art. BD3-F3753-00-00
По запросу
21
BOLT art. BD3-F1531-00-00
По запросу
22
BOLT 2 art. BD3-F1532-00-00
По запросу
23
THROTTLE LEVER ASSY(replaces BD3-F6250-00-00) art. BD3-F6250-20-00
По запросу
24
LEVER 2 art. BD3-H3922-00-00
По запросу
25
BOLT art. BD3-F1739-00-00
По запросу
26
NUT 1 art. BD3-F3833-00-00
По запросу
27
JOINT, CABLE art. BD3-F6347-00-00
По запросу
28
COLLAR art. BD3-F7213-00-00
По запросу
29
BOLT, AJUSTING art. BD3-F6382-00-00
По запросу
30
BOLT art. BD3-F3471-00-00
По запросу
31
SCREW 1 art. BD3-H1145-00-00
По запросу
32
BOLT, ADJUSTING(replaces BD3-F6337-00-00) art. BD3-F6337-10-00
По запросу
33
NUT art. BD3-F3357-00-00
По запросу
34
NUT art. BD3-F1968-00-00
По запросу
35
BOLT 1 art. BD3-F3346-00-00
По запросу
36
CAP, GEAR art. BD3-F628F-00-00
По запросу
37
GASKET art. BD3-F628G-00-00
По запросу
38
PROTECTOR, HANDLEBAR art. BD3-F6124-00-00
По запросу
39
CABLE, THROTTLE 1 art. BD3-F6311-10-00
По запросу
40
NUT art. BD3-F2252-10-00
По запросу
41
CABLE, STARTER 1(replaces BD3-F6331-10-00) art. B8W-F6331-00-00
По запросу
