модель 2022 года
- Модель Raptor 700
- Код модели RAPTOR 700 (YFM70RCBNS)

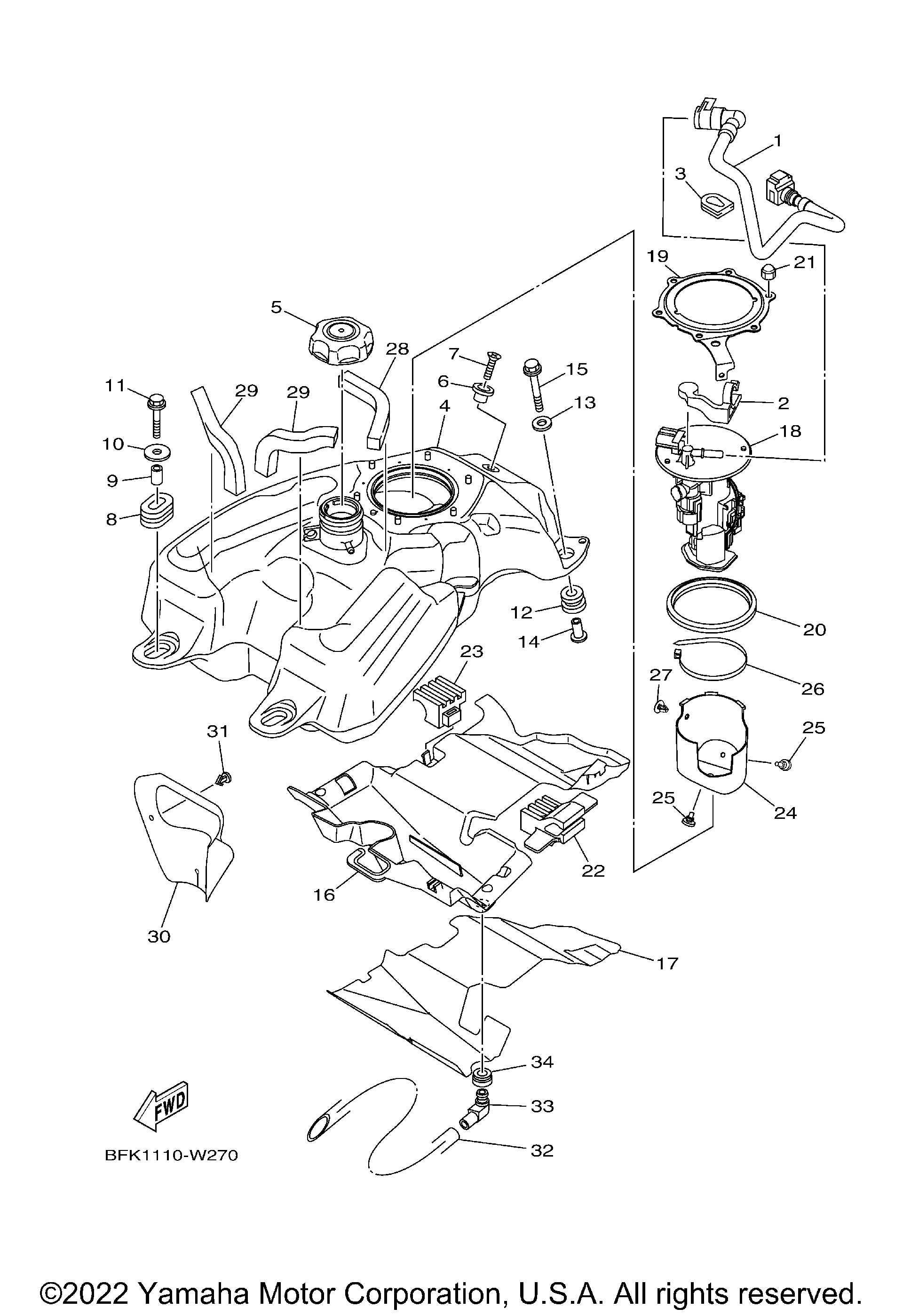

Схема топливного бака для RAPTOR 700 (YFM70RCBNS)
Схема
Детали
Номер
Наименование детали
Цена
1
PIPE, FUEL 1 art. BFK-13971-00-00
По запросу
2
Зажим Yamaha art. 90464-14004-00
По запросу
3
GROMMET art. 90480-17012-00
По запросу
4
FUEL TANK COMP. art. 1PE-F4110-21-00
По запросу
5
CAP ASSY art. BFK-24610-01-00
По запросу
6
BRACKET, SEAT art. 4EW-2412F-00-00
По запросу
7
Винт Yamaha art. 90151-06005-00
По запросу
8
GROMMET art. 90480-01017-00
По запросу
9
COLLAR(replaces 90387-06M17-00) art. 36Y-83913-01-00
По запросу
10
Шайба Yamaha art. 90201-06090-00
По запросу
11
BOLT, FLANGE DEEP RECESS art. 95D02-06035-00
По запросу
12
GROMMET art. 90480-18005-00
По запросу
13
WASHER, PLATE art. 90201-06033-00
По запросу
14
COLLAR art. 90387-06098-00
По запросу
15
BOLT, FLANGE DEEP RECESS art. 95D02-06035-00
По запросу
16
DAMPER, PLATE 1 art. 1S3-2414H-00-00
По запросу
17
INSULATOR, FUEL TANK 1 art. 1PE-F416F-00-00
По запросу
18
FUEL PUMP COMP. art. BFK-13907-00-00
По запросу
19
BRACKET, FUEL PUMP art. BFK-24491-00-00
По запросу
20
Кольцо уплотнительное бензонасоса Yamaha art. 1S3-24486-00-00
По запросу
21
NUT, CROWN(replaces 90176-06020-00) art. 95307-06800-00
По запросу
22
STOPPER 1 art. 1S3-24278-00-00
По запросу
23
STOPPER 2 art. 1S3-24279-00-00
По запросу
24
COVER art. BFK-24452-00-00
По запросу
25
PLUG art. 90338-05008-00
По запросу
26
CLAMP art. 90464-66001-00
По запросу
27
RIVET art. 90269-07011-00
По запросу
28
DAMPER, PLATE art. 90520-15017-00
По запросу
29
DAMPER, PLATE 4 art. 3C5-2414N-00-00
По запросу
30
PLATEThis item has been discontinued and may not be available. Contact us for more information. art. 1S3-2413X-00-00
По запросу
31
Фиксатор пластиковый Yamaha art. 90269-05055-00
от 830 ₽
32
HOSE (L400) art. 90445-16007-00
По запросу
33
PIPE art. 31A-14419-00-00
По запросу
34
GROMMET art. 31A-14435-01-00
По запросу
