модель 2022 года
- Модель Raptor 700
- Код модели RAPTOR 700 (YFM70RCBNS)

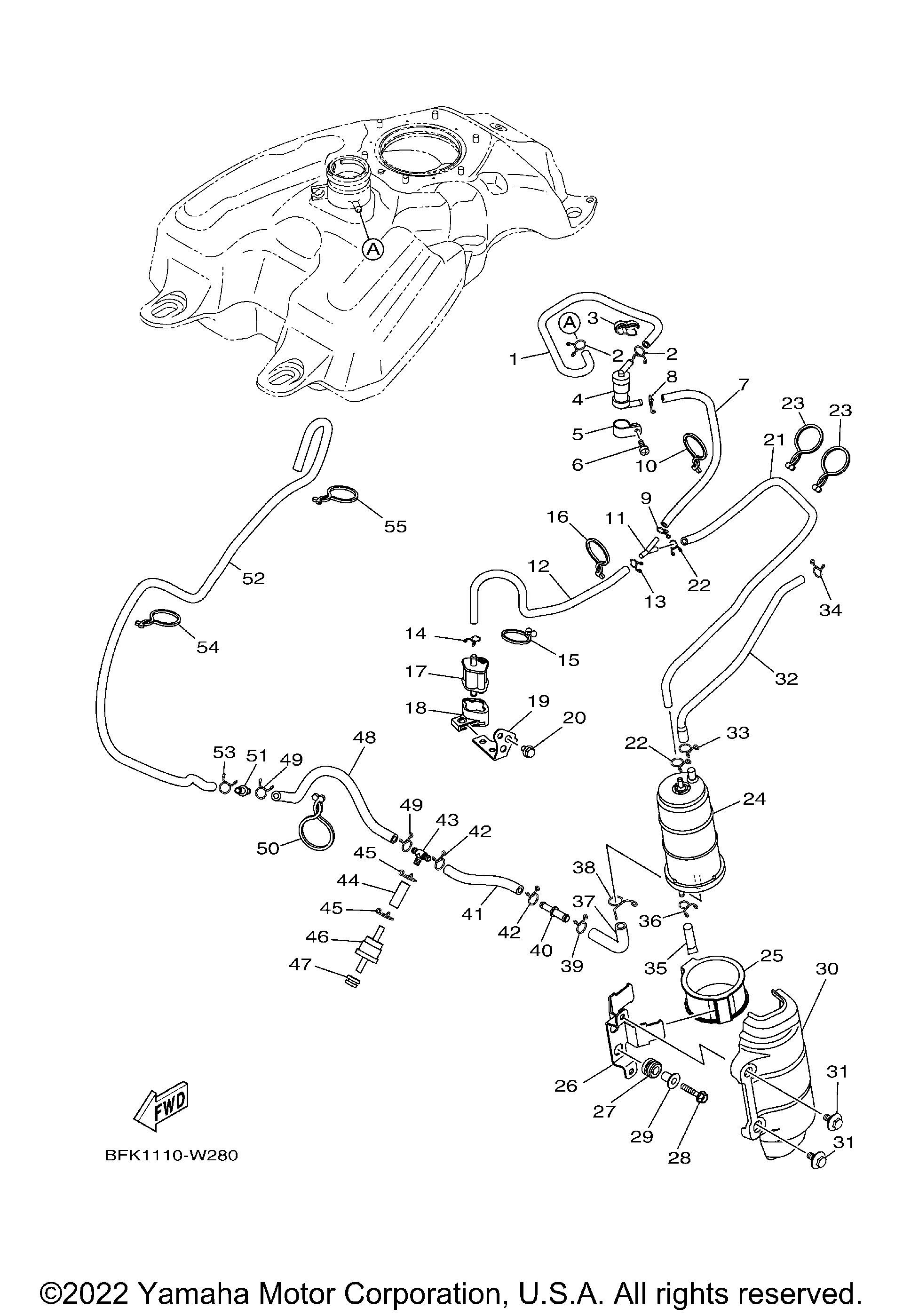

Схема топливной системы TANK 2 для RAPTOR 700 (YFM70RCBNS)
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE 1 art. BFK-2247A-01-00
По запросу
2
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
3
CLAMP art. 90464-15065-00
По запросу
4
ROLL OVER VALVE ASSY art. BFK-F4180-00-00
По запросу
5
Зажим Yamaha art. 90464-15014-00
По запросу
6
Винт Yamaha art. 98907-05012-00
По запросу
7
HOSE (L260) art. 90445-09045-00
По запросу
8
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
9
CLIP art. 90467-08017-00
По запросу
10
CLAMP art. 90464-30040-00
По запросу
11
WAY 3 art. 90413-05013-00
По запросу
12
HOSE 4 art. BFK-2247D-00-00
По запросу
13
CLIP art. 90467-08017-00
По запросу
14
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
15
CLAMP art. 90464-25267-00
По запросу
16
CLAMP art. 90464-30040-00
По запросу
17
Клапан бензобака Yamaha art. 3B4-24380-11-00
от 4 179 ₽
18
Зажим Yamaha art. 3B4-24398-00-00
от 1 090 ₽
19
BRKT., RELEASE VALVE art. BFK-F832Y-00-00
По запросу
20
BOLT, FLANGE(replaces 95802-06010-00) art. 95812-06010-00
от 578 ₽
21
HOSE 2 art. BFK-2247B-00-00
По запросу
22
CLIP art. 90467-08017-00
По запросу
23
CLAMP art. 90464-30040-00
По запросу
24
CANISTER ASSY art. BFK-F4170-00-00
По запросу
25
BAND art. BFK-F483H-01-00
По запросу
26
BRACKET, CANISTER art. BFK-F115R-01-00
По запросу
27
GROMMET art. 90480-14023-00
По запросу
28
BOLT, FLANGE DEEP RECESS art. 95D32-06030-00
По запросу
29
.COLLAR art. 90387-06136-00
По запросу
30
COVER, CANISTER art. BFK-F419E-00-00
По запросу
31
BOLT art. 90109-06086-00
По запросу
32
HOSE art. BFK-2416A-01-00
По запросу
33
CLIP(replaces 90467-10041-00) art. 90467-100A1-00
По запросу
34
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
35
PIPE, DRAIN art. BFK-E443E-01-00
По запросу
36
CLIP art. 90467-08017-00
По запросу
37
HOSE 3 art. BFK-2247C-00-00
По запросу
38
CLIP art. 90467-12052-00
По запросу
39
CLIP art. 90467-110A3-00
По запросу
40
JOINT art. BFK-14568-00-00
По запросу
41
HOSE (L105) art. 90445-11050-00
По запросу
42
CLIP(replaces 90467-10041-00) art. 90467-100A1-00
По запросу
43
.WAY 3 art. 90413-06031-00
По запросу
44
HOSE (L30) art. 90445-11065-00
По запросу
45
CLIP(replaces 90467-10041-00) art. 90467-100A1-00
По запросу
46
VALVE, CHECK 1 art. BG4-24362-00-00
По запросу
47
GROMMET art. 90480-10003-00
По запросу
48
HOSE (L310) art. 90445-11073-00
По запросу
49
CLIP(replaces 90467-10041-00) art. 90467-100A1-00
По запросу
50
CLAMP art. 90464-37257-00
По запросу
51
JOINT art. 4XY-14568-00-00
По запросу
52
HOSE, BREATHER art. BFK-2312F-00-00
По запросу
53
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
54
CLAMP art. 90464-30040-00
По запросу
55
CLAMP art. 90464-37257-00
По запросу
