модель 2000 года
- Модель 400
- Код модели 400 2X4 (GREEN) (A2000ATI2AUSG)

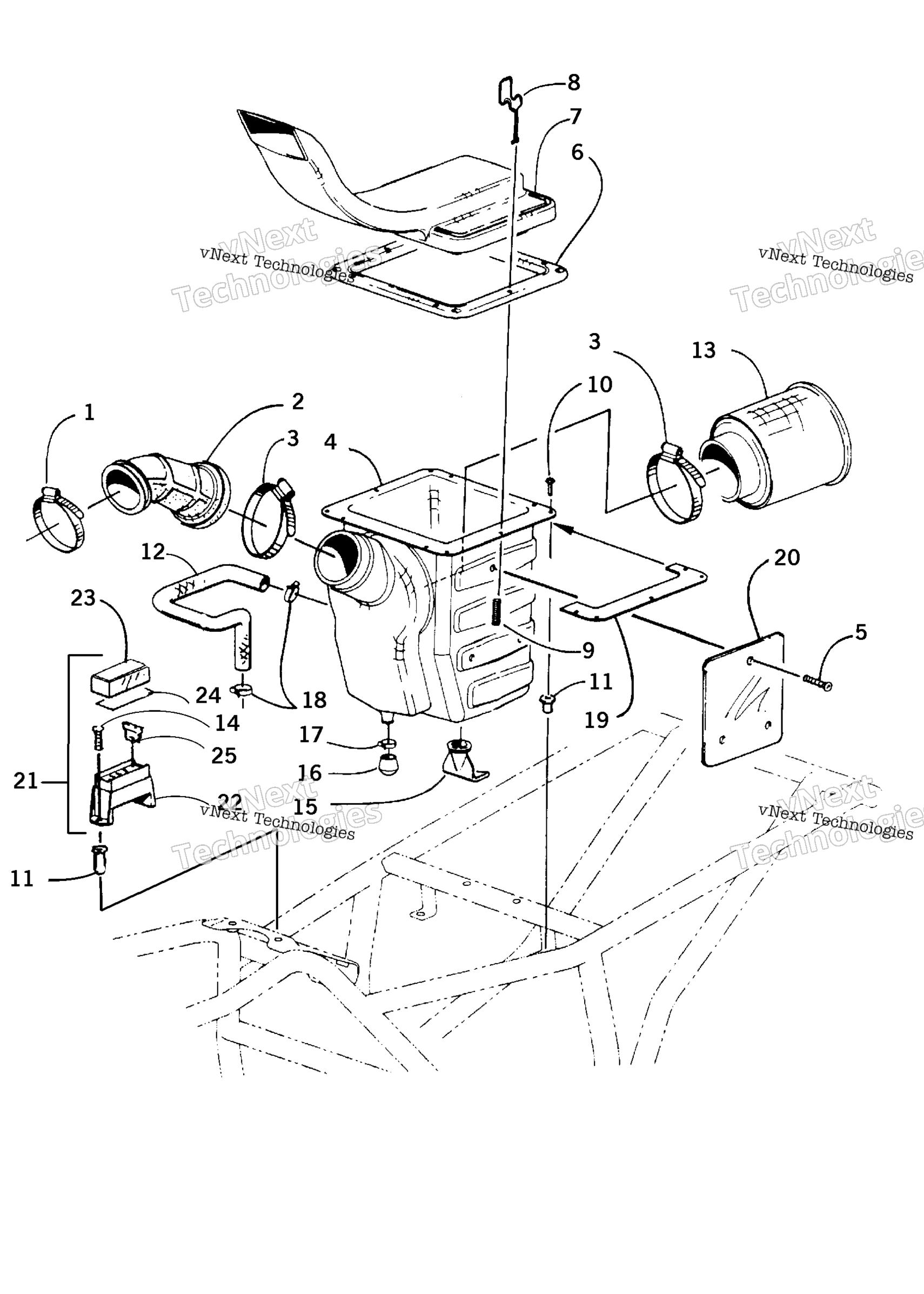

Схема узла впуска воздуха для 400 2X4 (GREEN) (A2000ATI2AUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Clamp art. 0423-066
По запросу
2
Boot, Air Cleaner art. 0470-305
По запросу
3
Clamp, Hose art. 0423-018
По запросу
4
HOUSING,AIR CLEANER W/PLATE art. 0470-337
По запросу
5
Screw, Self-Tapping art. 0623-301
По запросу
6
GASKET,AIR CLEANER/SNORKEL art. 0470-343
По запросу
7
SNORKLE,AIR CLEANER art. 0470-383
По запросу
8
CLAMP,AIR CLEANER art. 0470-307
По запросу
9
SPRING,AIR CLEANER art. 0423-037
По запросу
10
Винт Arctic Cat art. 0623-121
от 578 ₽
11
Гайка лобового стекла Arctic Cat art. 0123-010
от 882 ₽
12
HOSE, CRANK CASE VENT art. 0410-004
По запросу
13
Фильтр воздушный Arctic Cat art. 0470-391
от 6 279 ₽
14
SCREW,MACH-#10-32X3/4(BLK) art. 0423-068
По запросу
15
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
16
Cap, Fitting - Rubber art. 1673-272
По запросу
17
CLAMP,HOSE- SPRING .675" ID X .38" art. 0423-047
По запросу
18
CLAMP,HOSE-SPRING(.685"ID X.38") art. 0423-045
По запросу
19
SUPPORT, AIR CLEANER art. 0470-351
По запросу
20
PLATE,HEAT-AIR INTAKE art. 0406-356
По запросу
21
FUSE BOX-ASSY (inc. 22-25) art. 0530-001
По запросу
24
DECAL,FUSE BLOCK art. 0411-271
По запросу
25
Fuse - 10 Amp art. 0630-057
По запросу
25
Fuse - 15 Amp art. 0630-058
По запросу
