модель 2000 года
- Модель 400
- Код модели 400 2X4 (GREEN) (A2000ATI2AUSG)

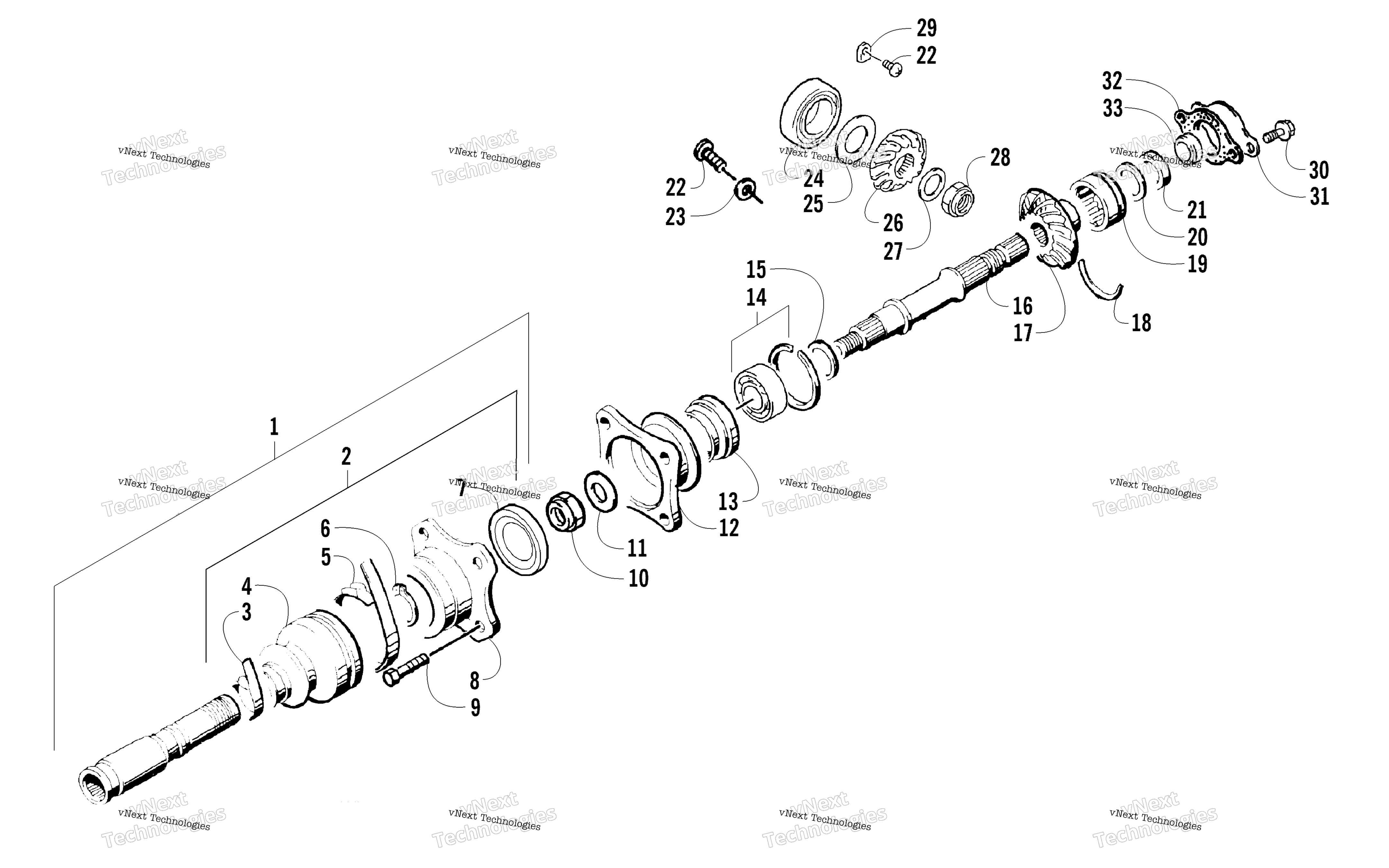

Схема узла вторичного привода (2X4) для 400 2X4 (GREEN) (A2000ATI2AUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT ASSY, REAR OUTPUT (inc. 2-8) art. 3435-010
По запросу
2
BOOT SET, JOINT (inc. 3-7) art. 3435-066
По запросу
3
CLAMP art. 3423-212
По запросу
4
Boot art. 3435-067
По запросу
5
CLAMP art. 3423-211
По запросу
6
RING, SNAP art. 3423-210
По запросу
7
SEAL PLATE art. 3423-356
По запросу
9
Болт Arctic Cat art. 8408-820
от 110 ₽
10
NUT,16MM art. 3423-025
По запросу
11
WASHER,16MM art. 3423-028
По запросу
12
FLANGE, RR OUTPUT JOINT art. 3402-514
По запросу
13
Сальник Arctic Cat art. 3402-072
от 3 161 ₽
14
BEARING,REAR OUTPUT SHAFT RR art. 3403-210
По запросу
15
SHIM,25MM art. 3402-019
По запросу
15
SHIM,25MM art. 3402-029
По запросу
15
SHIM,25MM art. 3402-028
По запросу
15
WASHER, SHIFT SHAFT (M25X34X1.0) art. 3423-421
По запросу
15
SHIM,25MM art. 3402-024
По запросу
15
SHIM,25MM art. 3402-023
По запросу
15
SHIM,25MM art. 3402-022
По запросу
15
SHIM,25X34X0.8 art. 3403-217
По запросу
15
SHIM,25MM art. 3402-020
По запросу
15
SHIM,25MM art. 3402-031
По запросу
15
SHIM,25MM art. 3402-018
По запросу
15
SHIM,25MM art. 3402-017
По запросу
15
SHIM,25MM art. 3402-030
По запросу
16
SHAFT, SEC DRIVEN OUTPUT, RR art. 3446-037
По запросу
17
GEAR,SEC DRIVEN BEVEL art. 3446-222
По запросу
18
C RING,M50 art. 3423-072
По запросу
19
BEARING, SEC DRIVEN GEAR,M (30X50X17) art. 3402-515
По запросу
20
WASHER, SEC DRIVEN GEAR-M22X36 art. 3423-137
По запросу
21
NUT, SEC DRIVEN GEAR,22MM art. 3423-136
По запросу
22
Screw, 6X12 art. 3007-574
По запросу
23
RETAINER, CNTR SHAFT BRG-M6X16 art. 3423-135
По запросу
24
BALL BEARING ,M35X72X17 art. 3402-055
По запросу
25
SHIM SET, SEC DRIVE BEVEL art. 3423-549
По запросу
26
GEAR, SEC DRIVE BEVEL art. 3446-274
По запросу
27
WASHER,20MM art. 3423-032
По запросу
28
NUT 20MM art. 3423-023
По запросу
29
RETAINER, BEARING art. 3446-031
По запросу
30
BOLT,6MM art. 3423-169
По запросу
31
RETAINER,TRANSFER COVER art. 3446-153
По запросу
32
GASKET,ODOMETER GEAR SLV art. 3446-244
По запросу
33
PLUG,TRANSFER COVER HOLE art. 3402-255
По запросу
