модель 2002 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION FIS (RED) (A2002ISM4BUSR)

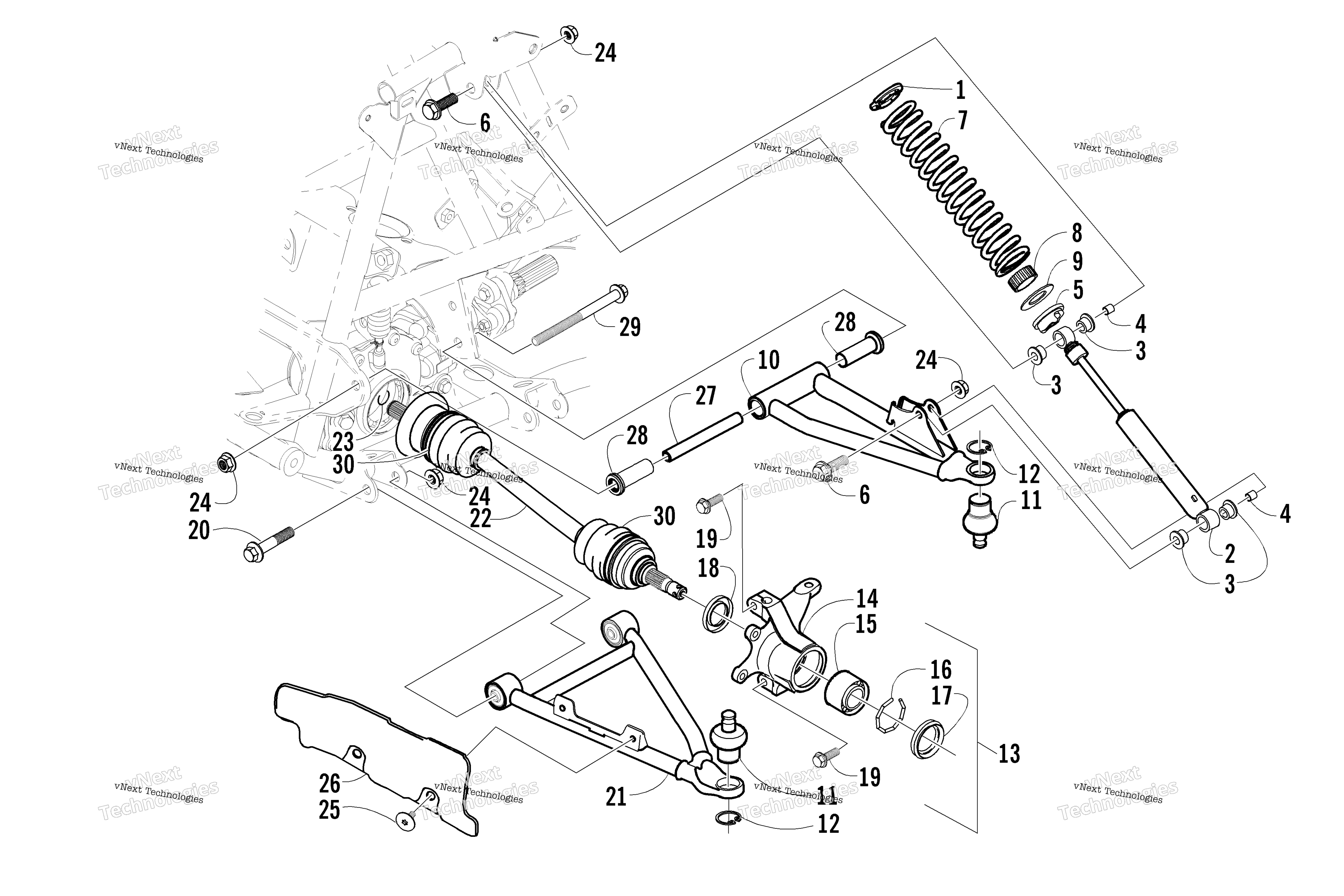

Схема узла передней подвески для 500 AUTOMATIC TRANSMISSION FIS (RED) (A2002ISM4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
0
wrench,spanner-front shock Arctic Cat art. 0444-141
от 2 100 ₽
1
Верхняя чашка амортизатора Arctic Cat art. 1603-889
от 1 355 ₽
Аналог
Верхняя чашка амортизатора Arctic Cat б.у
art. 1603-889_б.у
840 ₽
Требуется 2 шт.
Подписаться
2
SHOCK ABSORBER-FRONT (inc. 3-4) art. 0403-111
По запросу
3
Втулка амортизатора Arctic Cat art. 0604-310
По запросу
4
Втулка Arctic Cat art. 0403-028
от 473 ₽
5
RETAINER,SPRING-ADJUSTABLE art. 0403-099
По запросу
6
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
7
SPRING, COIL - BLACK art. 0403-091
По запросу
9
WASHER ,SPRING ADJUSTER art. 0403-013
По запросу
10
Передний верхний правый рычаг Arctic Cat art. 0503-416
от 12 900 ₽
10
Передний верхний левый рычаг art. 0503-417
от 12 900 ₽
11
Шаровая опора Arctic Cat art. 0405-483
от 2 919 ₽
Аналог
1 810 ₽
Требуется 4 шт.
Подписаться
Аналог
2 000 ₽
Требуется 4 шт.
Подписаться
12
Зажим шаровой опоры Arctic Cat art. 0423-009
от 221 ₽
13
Knuckle - Assembly - Left (inc. 14-18) art. 0505-453
По запросу
13
Knuckle - Assembly - Right (inc. 14-18) art. 0505-452
По запросу
14
Knuckle - Assembly - Right art. 0505-452
По запросу
15
Подшипник Arctic Cat art. 0402-275
от 4 694 ₽
16
Стопор Arctic Cat art. 0423-034
от 788 ₽
17
Сальник Arctic Cat art. 0402-089
от 578 ₽
18
Сальник Arctic Cat art. 2402-610
от 683 ₽
19
Болт переднего кулака Arctic Cat art. 0423-998
от 390 ₽
20
Болт подвески Arctic Cat art. 8409-060
от 578 ₽
21
A-ARM, FRONT LH LOWER - ASSEMBLY (inc. 11-12) art. 0503-195
По запросу
21
Рычаг передний правый нижний Arctic Cat art. 0503-194
от 33 915 ₽
22
HALFSHAFT (inc. 23) art. 1502-442
По запросу
23
CLIP,RETAINING-IB (22X21) art. 1441-816
По запросу
24
Гайка Arctic Cat art. 8428-002
от 310 ₽
25
Винт Arctic Cat art. 0423-101
от 263 ₽
26
GUARD, BOOT-RH (BLACK) art. 1406-034
По запросу
26
GUARD, BOOT-LH (BLACK) art. 1406-035
По запросу
27
Втулка рычага подвески art. 0403-439
от 2 310 ₽
28
Втулка пластиковая рычага Arctic Cat art. 0403-289
от 473 ₽
29
Болт Arctic Cat art. 0423-334
По запросу
30
Пыльник шруса Arctic Cat art. 1436-207
от 1 596 ₽
Аналог
2 153 ₽
Требуется 4 шт.
