модель 2002 года
- Модель 500
- Код модели 500 AUTOMATIC TRANSMISSION FIS (RED) (A2002ISM4BUSR)

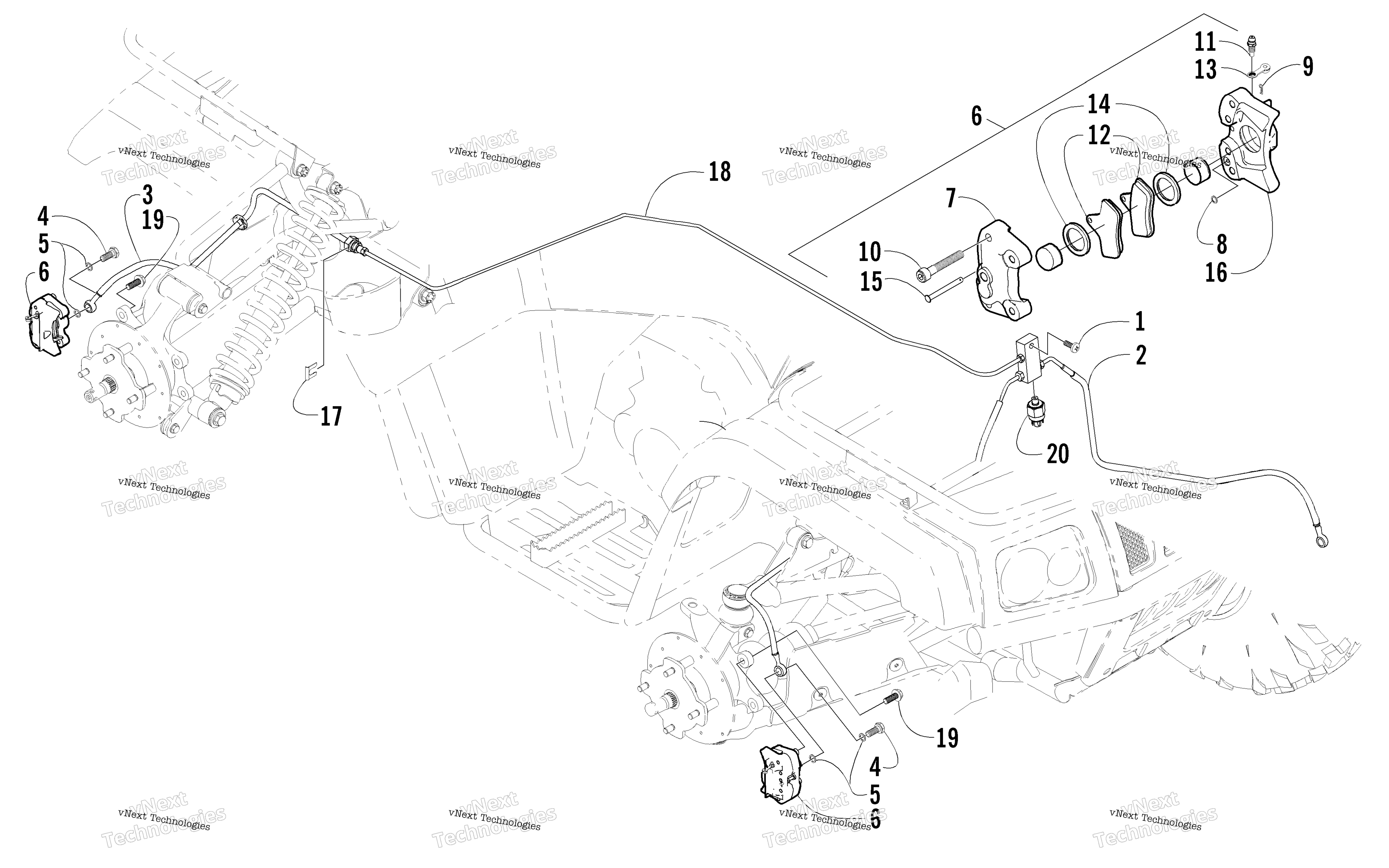

Схема узла гидравлического тормоза для 500 AUTOMATIC TRANSMISSION FIS (RED) (A2002ISM4BUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Machine art. 8476-630
По запросу
2
HOSE,BRAKE-FRONT art. 0402-961
По запросу
3
HOSE,BRAKE-REAR art. 0402-956
По запросу
4
BOLT,BANJO (23MM) art. 0423-409
По запросу
5
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
6
Тормозной суппорт Arctic Cat art. 2502-575
от 19 047 ₽
Аналог
7 000 ₽
Требуется 2 шт.
Подписаться
6
Тормозной суппорт Arctic Cat art. 2502-574
По запросу
8
O-RING, HYD BRAKE CALIPER art. 0402-490
По запросу
9
PIN, COTTER -1/16" X 1/2" art. 0423-495
По запросу
10
PIN,HYD BRAKE CALIPER-(OL) art. 0402-495
По запросу
11
CAP,BLEEDER FITTING - HYD BRAKE art. 0402-493
По запросу
12
Колодка тормозная (1шт.) Arctic Cat art. 0402-882
от 2 200 ₽
13
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
14
O RING-SQUARE art. 0402-980
По запросу
15
SCREW, CAP-HSH-HYD BRAKE(OL) art. 0402-492
По запросу
17
CLIP, BRAKE LINE-PLATED art. 0402-597
По запросу
18
TUBE, BRAKE LINE-REAR art. 0402-955
По запросу
19
Болт Arctic Cat art. 8408-825
По запросу
20
SWITCH,BRAKE PRESSURE art. 0402-306
По запросу
Другие схемы модели
Узел гидравлического тормоза
