модель 2003 года
- Модель 400
- Код модели ATV 400 4X4 AUTOMATIC TRANSMISSION (RED) [A2003ATH4BUSR-2003-177]

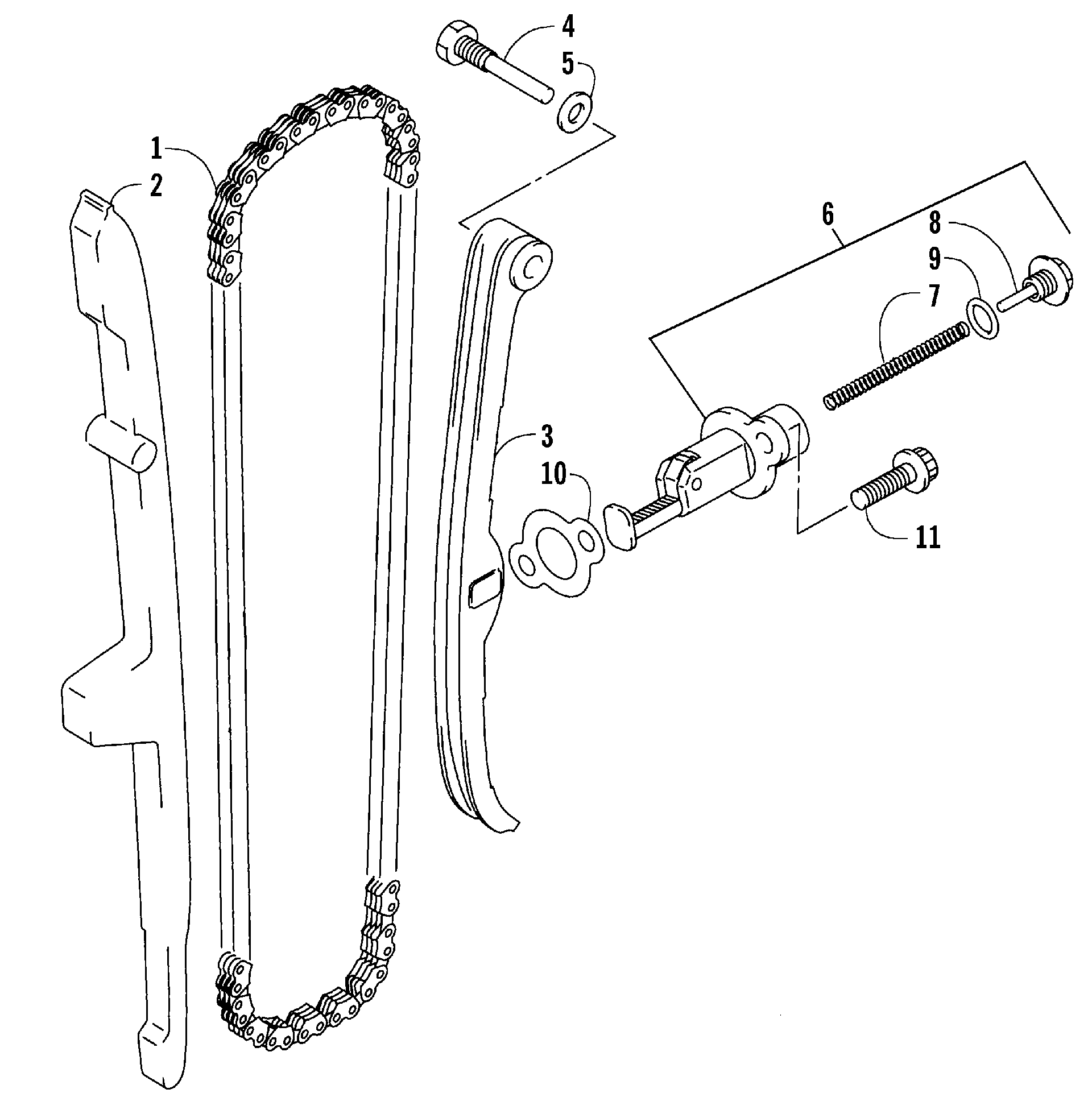

Схема кулачок цепи ASSEMBLY [59012] для ATV 400 4X4 AUTOMATIC TRANSMISSION (RED) [A2003ATH4BUSR-2003-177]
Схема
Детали
![кулачок цепь ASSEMBLY [59012]](/upload/schemas/633d2a2bd9aaf7.85057790.gif)
Номер
Наименование детали
Цена
1
CHAIN,CAMSHAFT DRIVE art. 3402-281
По запросу
2
GUIDE, CAM CHAIN art. 3402-612
По запросу
3
TENSIONER, CAM CHAIN art. 3402-613
По запросу
4
BOLT, CAMSHAFT CHAIN TENSIONER art. 3423-074
По запросу
5
WASHER art. 3402-436
По запросу
6
ADJUSTER ASSY, TENSIONER (inc. 7-9) art. 3402-614
По запросу
7
SPRING art. 3423-484
По запросу
8
PIN,M2.5X11.8 art. 3423-285
По запросу
9
O RING art. 3423-286
По запросу
10
GASKET,TENSIONER ADJUSTER art. 3402-287
По запросу
11
Bolt art. 3007-674
По запросу
