модель 2003 года
- Модель 400
- Код модели ATV 400 4X4 AUTOMATIC TRANSMISSION (RED) [A2003ATH4BUSR-2003-177]

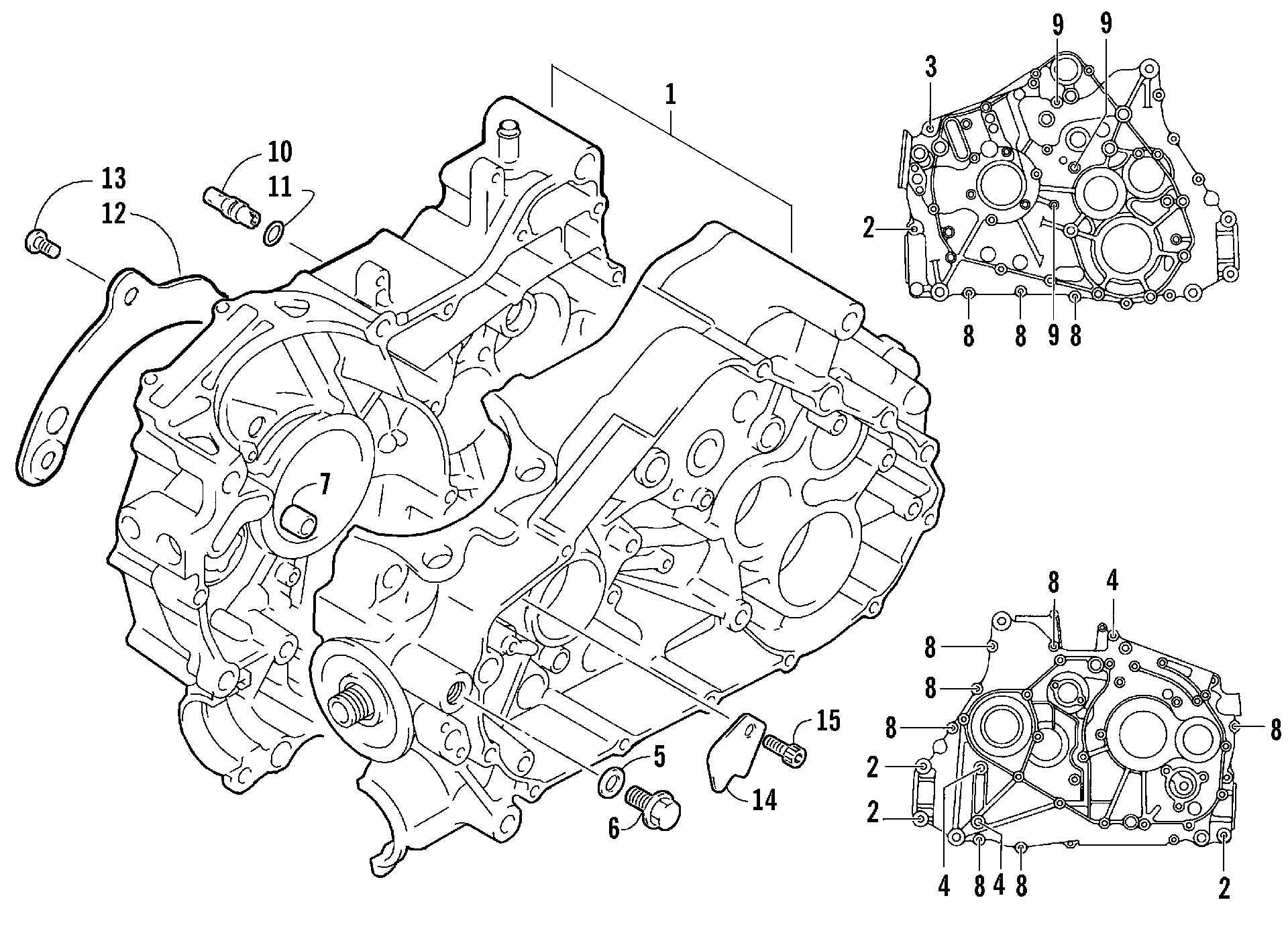

Схема картера ASSEMBLY [59036] для ATV 400 4X4 AUTOMATIC TRANSMISSION (RED) [A2003ATH4BUSR-2003-177]
Схема
Детали
![Картер ASSEMBLY [59036]](/upload/schemas/633d35b4cf18b9.54770444.gif)
Номер
Наименование детали
Цена
1
CRANKCASE SET, (375 AUTO) (inc. 2-9) art. 3402-580
По запросу
2
Screw, Cap art. 3004-880
По запросу
3
Screw, Cap art. 3005-332
По запросу
4
Crankshaft - Right art. 3005-641
По запросу
5
GASKET, OIL PLUG,M13.8X18.8X0.4 art. 3402-012
По запросу
6
PLUG,14MM art. 3402-214
По запросу
7
PIN, CYLINDER HEAD KNOCK(ALIGMENT) art. 3423-088
По запросу
8
BOLT,CRANKCASE-M6X45 art. 3423-878
По запросу
9
BOLT, CLUTCH COVER-M6X70 art. 3423-097
По запросу
10
JET,OIL GALLERY art. 3402-691
По запросу
11
O RING art. 3423-051
По запросу
12
PLATE, OIL GUIDE art. 3402-581
По запросу
13
Screw, 6X12 art. 3007-574
По запросу
14
PLATE, OIL GUIDE, L art. 3402-582
По запросу
15
BOLT,UNION-6X16 art. 3423-882
По запросу
