модель 2004 года
- Модель 250
- Код модели ATV 250 2X4 GREEN [A2004ATE2AUSG]

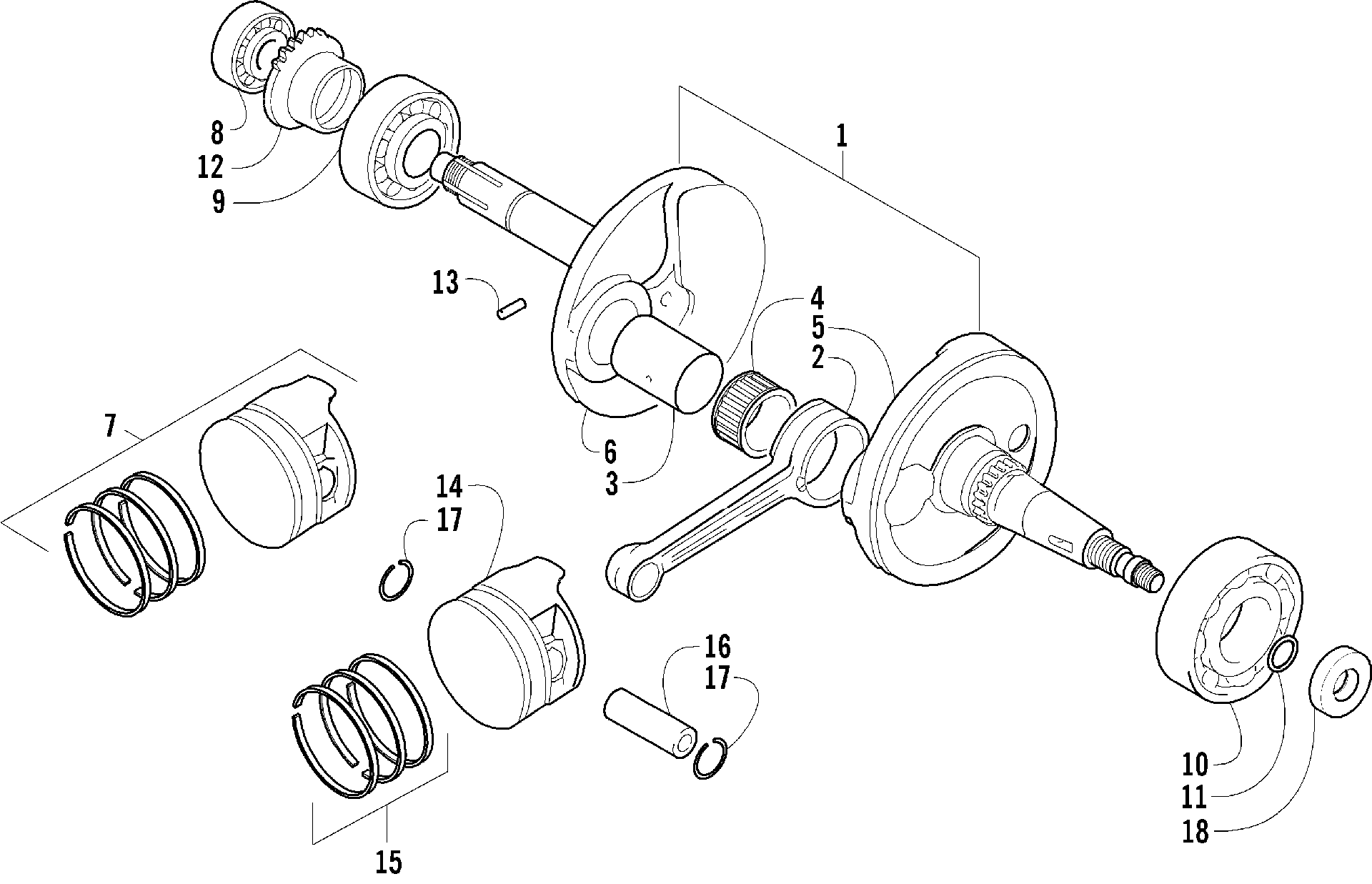

Схема коленчатого вала ASSEMBLY [77819] для ATV 250 2X4 GREEN [A2004ATE2AUSG]
Схема
Детали
![Коленчатый вал ASSEMBLY [77819]](/upload/schemas/633c7742b50f31.33174468.gif)
Номер
Наименование детали
Цена
1
CRANKSHAFT ASSY (inc. 2-6) art. 3402-419
По запросу
2
ROD, CONNECTING art. 3402-418
По запросу
3
PIN, CRANK art. 3402-529
По запросу
4
ROLLER BEARING ,M30X39X18 art. 3402-406
По запросу
5
CRANKSHAFT,LH art. 3402-802
По запросу
6
Crankshaft - Right art. 3402-420
По запросу
7
Piston Set (Oversized 1.00 mm) art. 3402-424
По запросу
7
Piston Set (Oversized 0.50 mm) art. 3402-423
По запросу
8
Bearing - Right art. 3402-216
По запросу
9
BEARING,M28X68X18 art. 3402-221
По запросу
10
BALL BEARING ,M35X72X17 art. 3402-055
По запросу
11
O RING art. 3423-053
По запросу
12
GEAR,OIL PUMP DRIVE(NT:30) art. 3402-428
По запросу
13
MM (DOWEL) art. 3423-114
По запросу
14
PISTON (66.00MM) art. 3402-415
По запросу
15
RING SET,+040 (Oversized 1.00 mm) Oversized 1.0mm art. 3436-014
По запросу
15
RING SET,+020 (Oversized 0.50 mm) Oversized 0.5mm art. 3436-013
По запросу
15
RING SET, PISTON art. 3402-416
По запросу
16
PIN, PISTON art. 3402-417
По запросу
17
CIRCLIP,M17 art. 3423-366
По запросу
18
SEAL,OIL,M22 art. 3402-227
По запросу
