модель 2004 года
- Модель 250
- Код модели ATV 250 2X4 GREEN [A2004ATE2AUSG]

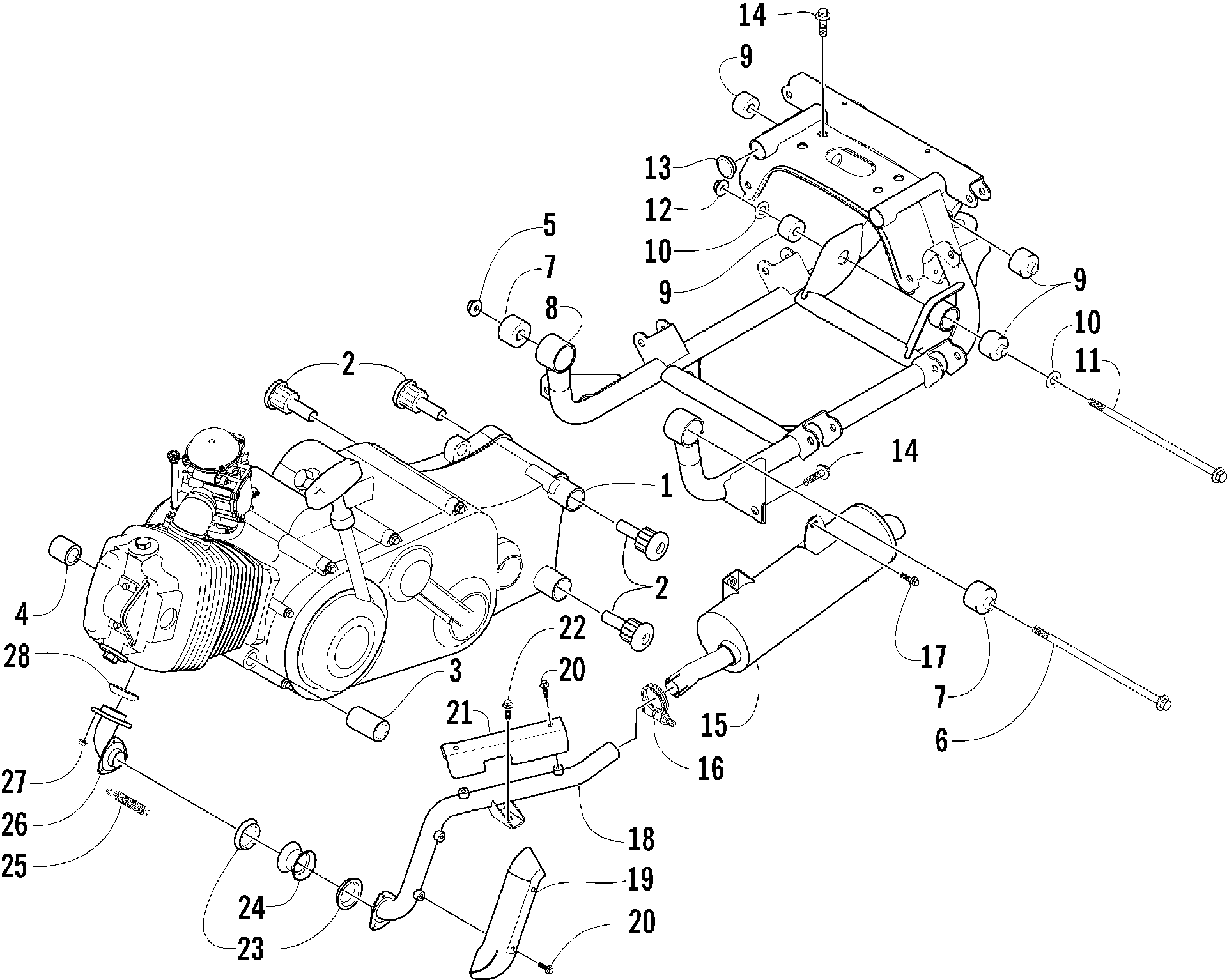

Схема двигателя AND RELATED PARTS [77811] для ATV 250 2X4 GREEN [A2004ATE2AUSG]
Схема
Детали
![Двигатель AND RELATED PARTS [77811]](/upload/schemas/633c7e0c29d4a3.55130108.gif)
Номер
Наименование детали
Цена
1
ENGINE,99A2J(FROM 0463-012) art. 0462-012
По запросу
2
BUSHING,ENG MTG,REAR art. 3402-263
По запросу
3
SPACER, ENG MTG-LONG art. 0402-231
По запросу
4
SPACER, ENG MTG-SHORT art. 0402-232
По запросу
5
Nut, Lock art. 1623-965
от 2 618 ₽
6
BOLT,12MM X 300MM art. 3423-236
По запросу
7
BUSHING,ENG MTG art. 3402-264
По запросу
8
SUB FRAME,MFG ASSY art. 0506-301
По запросу
9
BUSHING,M10, ENG MTG art. 3402-232
По запросу
10
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
11
BOLT,10MM X 240MM art. 3423-235
По запросу
12
Nut, Lock art. 8422-002
от 882 ₽
13
CAP,SUBFRAME(RDR-11-1418) art. 0406-320
По запросу
14
Болт Arctic Cat art. 8409-020
от 110 ₽
15
MUFFLER-BLACK(NELSON 28112) art. 0512-011
По запросу
16
CLAMP,EXHAUST (NORMA ARS-M8-36) art. 0423-092
По запросу
17
Болт Arctic Cat art. 8408-816
от 110 ₽
18
Pipe, Exhaust art. 0512-093
По запросу
19
COVER,EXHAUST art. 0412-023
По запросу
20
Screw, Machine art. 8477-610
По запросу
21
COVER, EXHAUST - REAR art. 0412-024
По запросу
22
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
23
Gasket, Exhaust art. 0612-887
По запросу
24
COUPLER,EXHAUST-BLACK art. 0512-077
По запросу
25
Пружина глушителя Arctic Cat art. 0123-321
от 725 ₽
26
PIPE, HEADER-BLACK art. 0512-008
По запросу
27
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
28
GASKET,EXH PIPE art. 3402-300
По запросу
