модель 2004 года
- Модель 250
- Код модели ATV 250 4X4 RED [A2004ATE4AUSR]

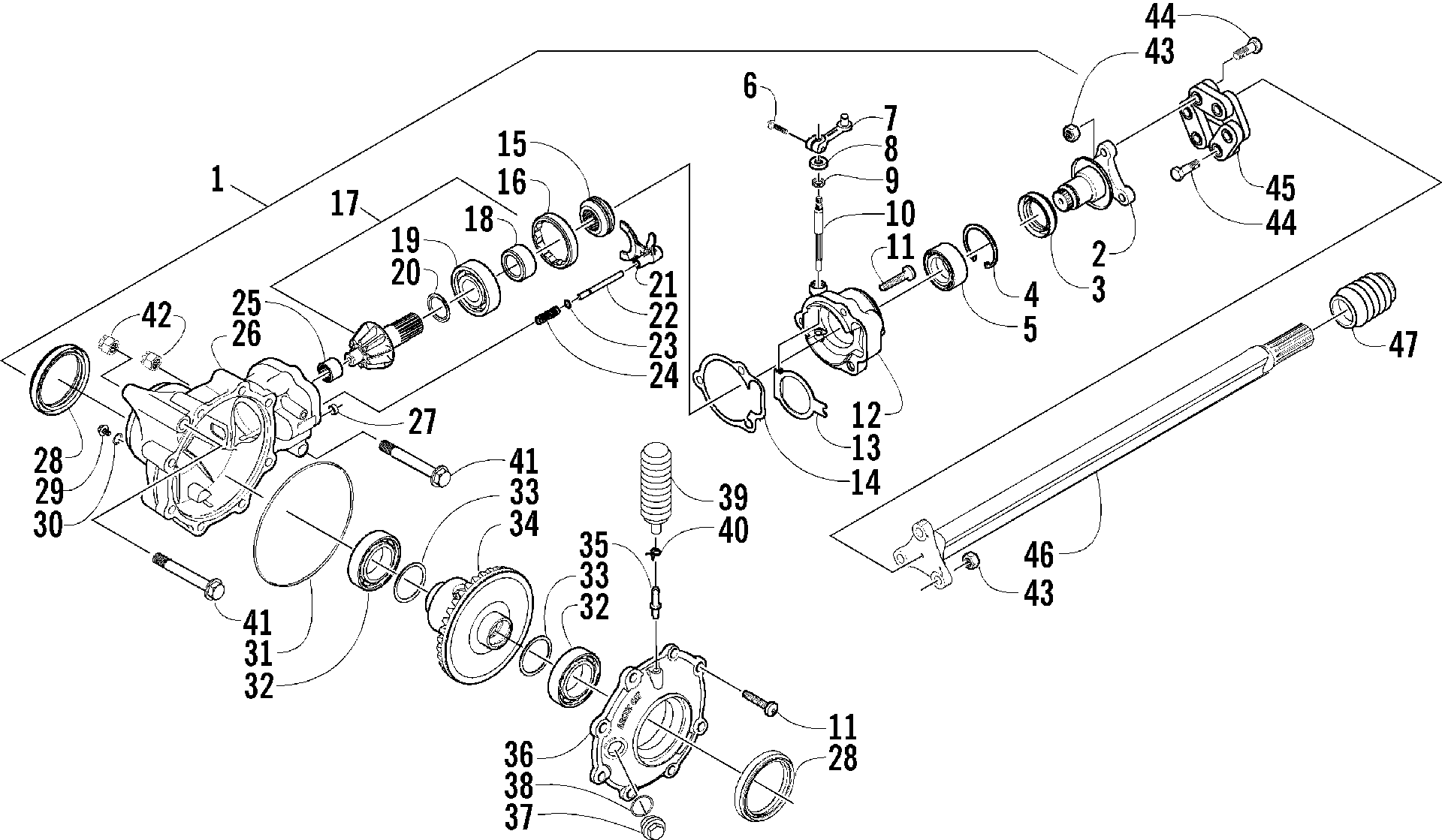

Схема передней части DRIVE GEARCASE ASSEMBLY [77856] для ATV 250 4X4 RED [A2004ATE4AUSR]
Схема
Детали
![Передняя часть DRIVE GEARCASE ASSEMBLY [77856]](/upload/schemas/633c84ea5f6599.89594951.gif)
Номер
Наименование детали
Цена
1
GEARCASE, FRONT(3.1) -- ASSY (inc. 2-38) art. 0502-338
По запросу
2
SHAFT,INPUT-ASSY art. 0502-383
По запросу
3
Сальник Arctic Cat art. 1402-011
от 1 901 ₽
Аналог
Сальник кардана Forzoni Arctic Cat ( 1402-011 )
art. FS-006
290 ₽
Требуется 1 шт.
Подписаться
4
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
5
Подшипник редуктора Arctic Cat art. 1402-043
от 7 007 ₽
6
Screw, Cap art. 8411-620
По запросу
7
ARM,SELECTOR-ASSY art. 0502-092
По запросу
8
PLATE,SELECTOR SHAFT art. 0402-398
По запросу
9
SEAL,9.5X14.3X3 art. 0402-416
По запросу
10
SHAFT,SELECTOR art. 0402-412
По запросу
11
Screw, Self-Tapping art. 0423-118
По запросу
12
HOUSING, SELECTOR - MACH art. 0502-379
По запросу
13
PLATE,SPRING SELECTOR art. 0402-414
По запросу
14
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
15
Гайка хвостовика редуктора Arctic Cat art. 0402-413
По запросу
16
Collar, Lock art. 0402-357
По запросу
17
GEAR, PINION,(11T) SUB ASSY (inc. 18-20) art. 0502-155
По запросу
18
Collar, Retaining art. 0402-336
По запросу
19
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
20
SHIM,25.7X34.9X1.5 art. 0402-426
По запросу
20
SHIM,25.7X34.9X1.6 art. 0402-427
По запросу
20
SHIM,25.7X34.9X1.7 art. 0402-428
По запросу
20
SHIM,25.7X34.9X1.3 art. 0402-424
По запросу
20
SHIM,25.7X34.9X1.4 art. 0402-425
По запросу
21
FORK, SELECTOR art. 0402-420
По запросу
22
Shaft, Shuttle art. 0402-417
По запросу
23
O-Ring art. 0423-147
По запросу
24
SPRING,RETURN-4WD art. 0402-418
По запросу
25
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 2 290 ₽
Аналог
13 870 ₽
Требуется 1 шт.
26
Корпус редуктора Arctic Cat art. 0502-514
По запросу
27
Pin, Dowel art. 0402-411
По запросу
28
Сальник редуктора Arctic Cat art. 2402-150
от 1 292 ₽
Аналог
Ремкомплект сальников редуктора Arctic Cat
art. 0935-0471
2 530 ₽
Требуется 2 шт.
Подписаться
Аналог
Сальники заднего редуктора Arctic Cat, All Balls Racing
art. 25-2072-5
3 210 ₽
Требуется 2 шт.
Аналог
13 870 ₽
Требуется 2 шт.
29
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
30
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
31
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
32
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 2 шт.
33
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
33
Shim, 41 x 49 x 1.4 mm art. 0402-406
По запросу
33
Shim, 41 x 49 x 1.3 mm art. 0402-405
По запросу
33
Shim, 41 x 49 x 1.6 mm art. 0402-408
По запросу
33
Shim, 41 x 49 x 1.7 mm art. 0402-409
По запросу
34
GEAR, RING (34T) - WELDMENT art. 0502-199
По запросу
35
FITTING, STRAIGHT-BARB art. 0402-871
По запросу
36
COVER,GEARCASE-FR MACH art. 0502-121
По запросу
37
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
38
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
39
Сапун Arctic Cat art. 1402-620
от 750 ₽
40
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
41
BOLT, 10X110 art. 3423-010
По запросу
42
Гайка Arctic Cat art. 8428-002
от 310 ₽
43
Nut art. 3007-391
По запросу
44
BOLT,PROP SHAFT 10X45 art. 3423-903
По запросу
45
Муфта кардана Arctic Cat art. 3435-007
По запросу
46
SHAFT, PROPELLER-FRONT (300)-BLACK art. 0502-201
По запросу
47
Пыльник фланца кардана Arctic Cat art. 0402-966
от 1 596 ₽
