модель 2004 года
- Модель 250
- Код модели ATV 250 4X4 RED [A2004ATE4AUSR]

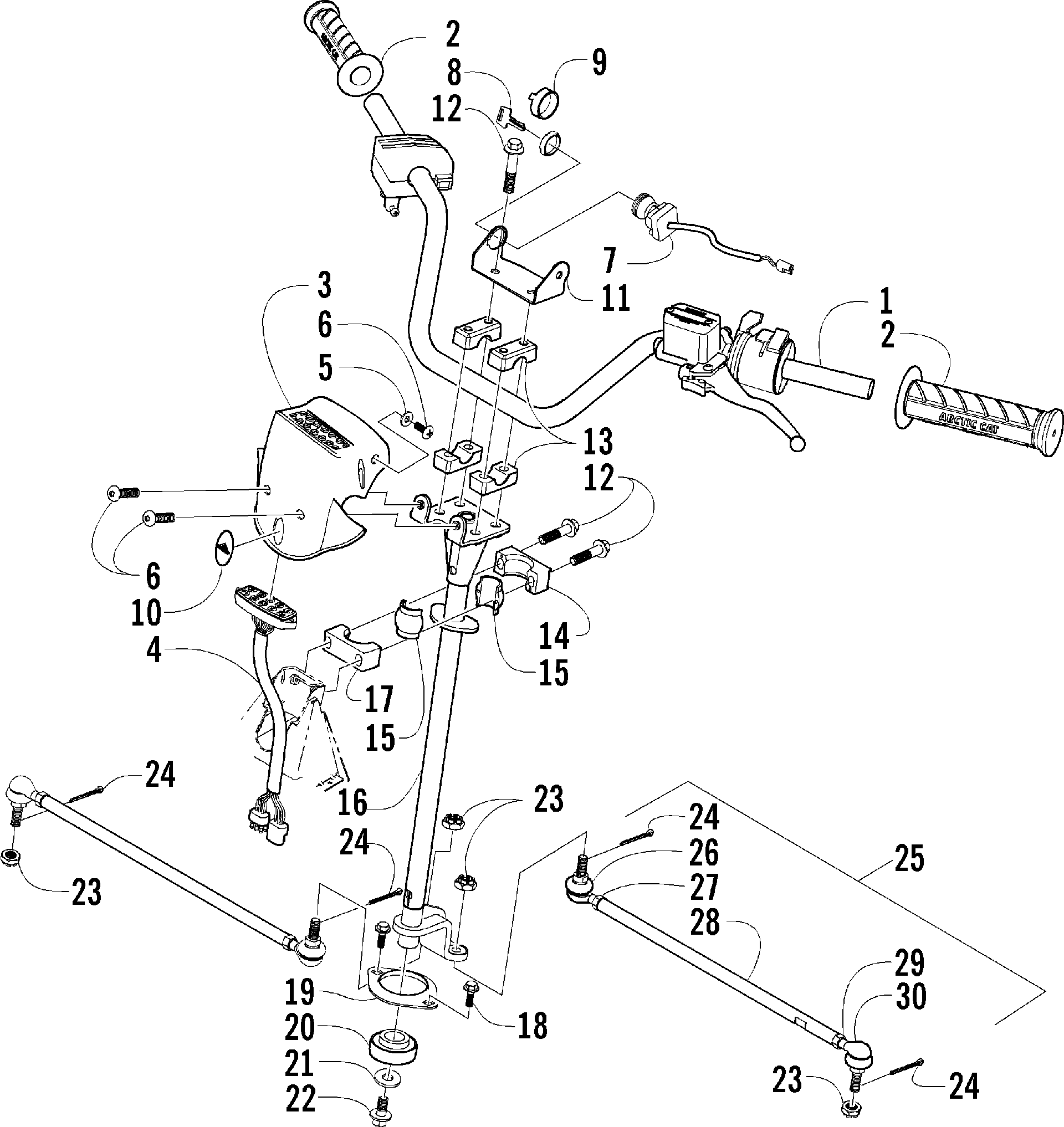

Схема рулевого управления ASSEMBLY [77800] для ATV 250 4X4 RED [A2004ATE4AUSR]
Схема
Детали
![Рулевое управление ASSEMBLY [77800]](/upload/schemas/633c9c0e9af9c4.61650825.gif)
Номер
Наименование детали
Цена
1
HANDLEBAR-BLACK art. 0505-427
По запросу
2
Ручка руля ATV art. 0405-106
По запросу
3
INSTRUMENT HSNG art. 0405-063
По запросу
4
PANEL, LED (4) art. 0420-035
По запросу
5
COLLAR,6MM BODY art. 0423-052
По запросу
6
Винт Arctic Cat art. 8477-616
от 110 ₽
7
SWITCH, IGN (inc. 8) art. 3430-040
По запросу
8
KEY, BLANK (C SERIES) (C Series) art. 3409-007
По запросу
8
KEY, BLANK ( D SERIES) (D Series) art. 3409-011
По запросу
8
KEY, BLANK (E SERIES) (E Series) art. 3409-012
По запросу
8
KEY, BLANK (F SERIES) (F Series) art. 3409-013
По запросу
9
COVER,KEY art. 0409-013
По запросу
10
PLUG,SPEEDO CABLE HOLE A-CAT art. 0405-042
По запросу
11
BRKT,KEY SWITCH-BLACK art. 0506-348
По запросу
12
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
13
Скоба крепления руля Arctic Cat art. 0405-035
от 1 080 ₽
14
HSNG,BEARING-UPPER-PTD BLK art. 0705-064
По запросу
15
Втулка рулевой колонки Arctic Cat art. 0405-020
По запросу
16
POST, STEERING-BLACK art. 0505-431
По запросу
17
Cap, Bearing art. 0605-171
По запросу
18
Болт Arctic Cat art. 8408-816
от 110 ₽
19
Крышка подшипника Arctic Cat art. 0602-233
По запросу
20
Подшипник Arctic Cat art. 0405-052
от 3 010 ₽
21
Шайба Arctic Cat art. 0423-073
от 221 ₽
22
Болт Arctic Cat art. 8409-020
от 110 ₽
23
Гайка рулевого наконечника Arctic Cat art. 0423-157
от 110 ₽
24
Pin, Cotter art. 0623-175
По запросу
25
TIE ROD-ASSY (inc. 26-30) art. 0505-072
По запросу
26
Rod End, Tie Rod-LH Thread art. 0505-875
от 2 970 ₽
27
Nut, Hex - Left-Hand Thread art. 0423-013
По запросу
28
Tie Rod art. 0405-032
По запросу
29
Nut, Hex - Right-Hand Thread art. 8420-002
По запросу
30
Наконечник рулевой тяги art. 0505-874
от 2 970 ₽
Аналог
Наконечники рулевые All Balls для Arctic Cat
art. 51-1061
3 400 ₽
Требуется 2 шт.
Подписаться
Аналог
1 710 ₽
Требуется 2 шт.
Подписаться
Аналог
5 980 ₽
Требуется 2 шт.
