модель 2004 года
- Модель 500
- Код модели 500 MANUAL TRANSMISSION 4X4 FIS RED MRP [A2004ISM4AUST]

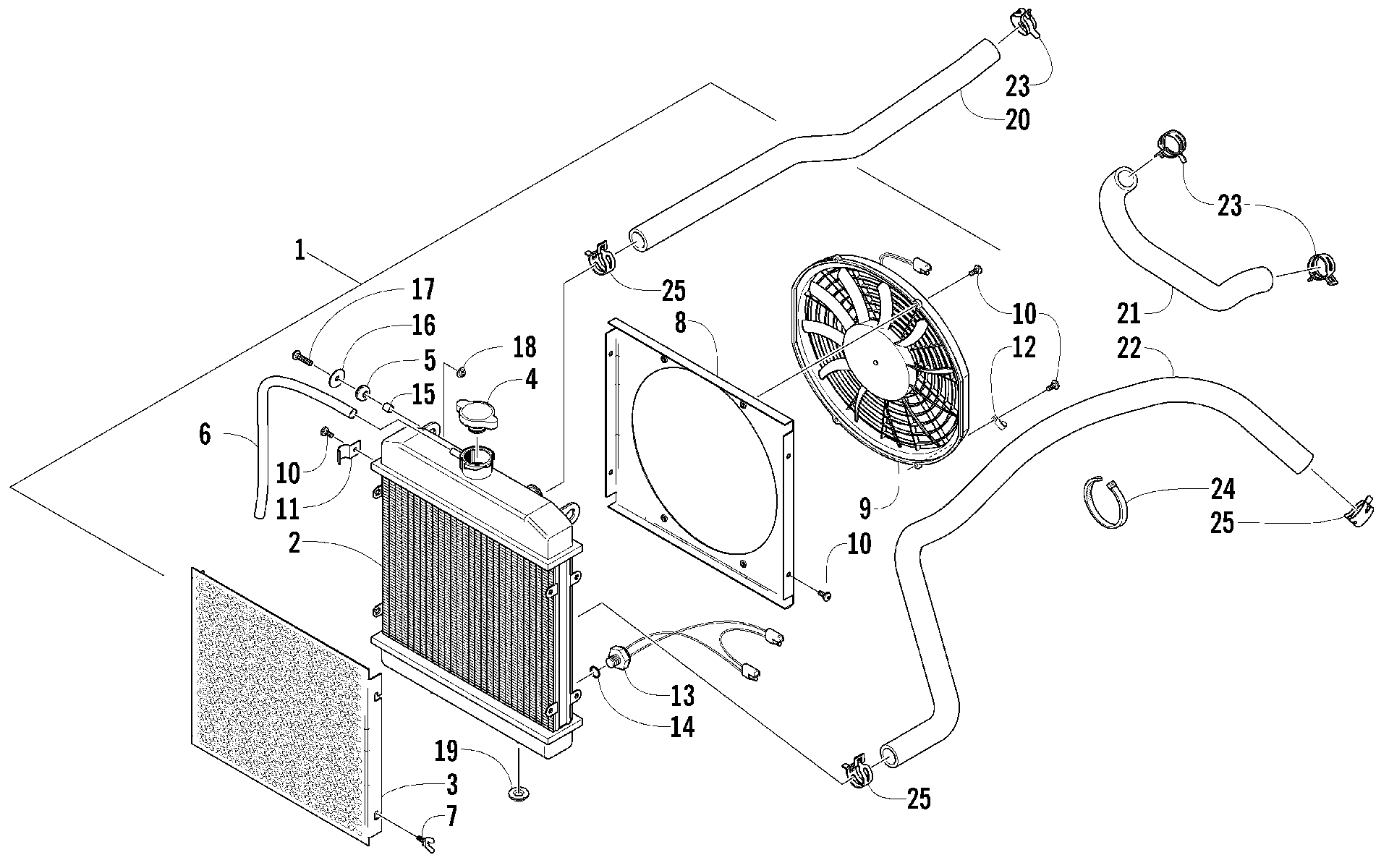

Схема системы охлаждения ASSEMBLY [81025] для 500 MANUAL TRANSMISSION 4X4 FIS RED MRP [A2004ISM4AUST]
Схема
Детали
![Система охлаждения ASSEMBLY [81025]](/upload/schemas/633d325ab7dd65.54914311.gif)
Номер
Наименование детали
Цена
1
RADIATOR - ASSY (inc. 2-15) art. 0413-038
По запросу
2
Радиатор Arctic Cat art. 0413-184
от 11 890 ₽
3
Сетка защитная радиатора Arctic Cat art. 0413-007
от 4 960 ₽
4
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
5
GROMMET(LV 11378) art. 0423-030
По запросу
6
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
7
THUMB SCREW-RAD art. 0413-009
По запросу
8
SHROUD, FAN art. 0413-046
По запросу
9
Вентилятор радиатора Arctic Cat art. 0413-123
от 10 930 ₽
10
Винт Arctic Cat art. 8475-512
от 160 ₽
11
Зажим трубки Arctic Cat art. 0423-351
от 350 ₽
12
Clamp, Cable art. 0123-397
По запросу
13
Датчик включения вентилятора Arctic Cat art. 0413-045
По запросу
14
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
15
COLLAR,.375" OD X.26" ID X.375" art. 0423-036
По запросу
16
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
17
Screw, Machine art. 8476-625
от 160 ₽
18
Nut art. 0623-038
от 110 ₽
19
Bushing art. 0423-028
По запросу
20
HOSE,COOLANT-UPPER art. 0410-050
По запросу
21
HOSE,COOLANT-CROSS OVER art. 0410-003
По запросу
22
HOSE,COOLANT-LWR art. 0410-042
По запросу
23
CLAMP (17-32mm) art. 0423-490
По запросу
24
Зажим Arctic Cat art. 0123-788
По запросу
25
Хомут 19-38mmX12.7mm Arctic Cat art. 0423-496
от 250 ₽
