модель 2004 года
- Модель 500
- Код модели 500 MANUAL TRANSMISSION 4X4 FIS RED MRP [A2004ISM4AUST]

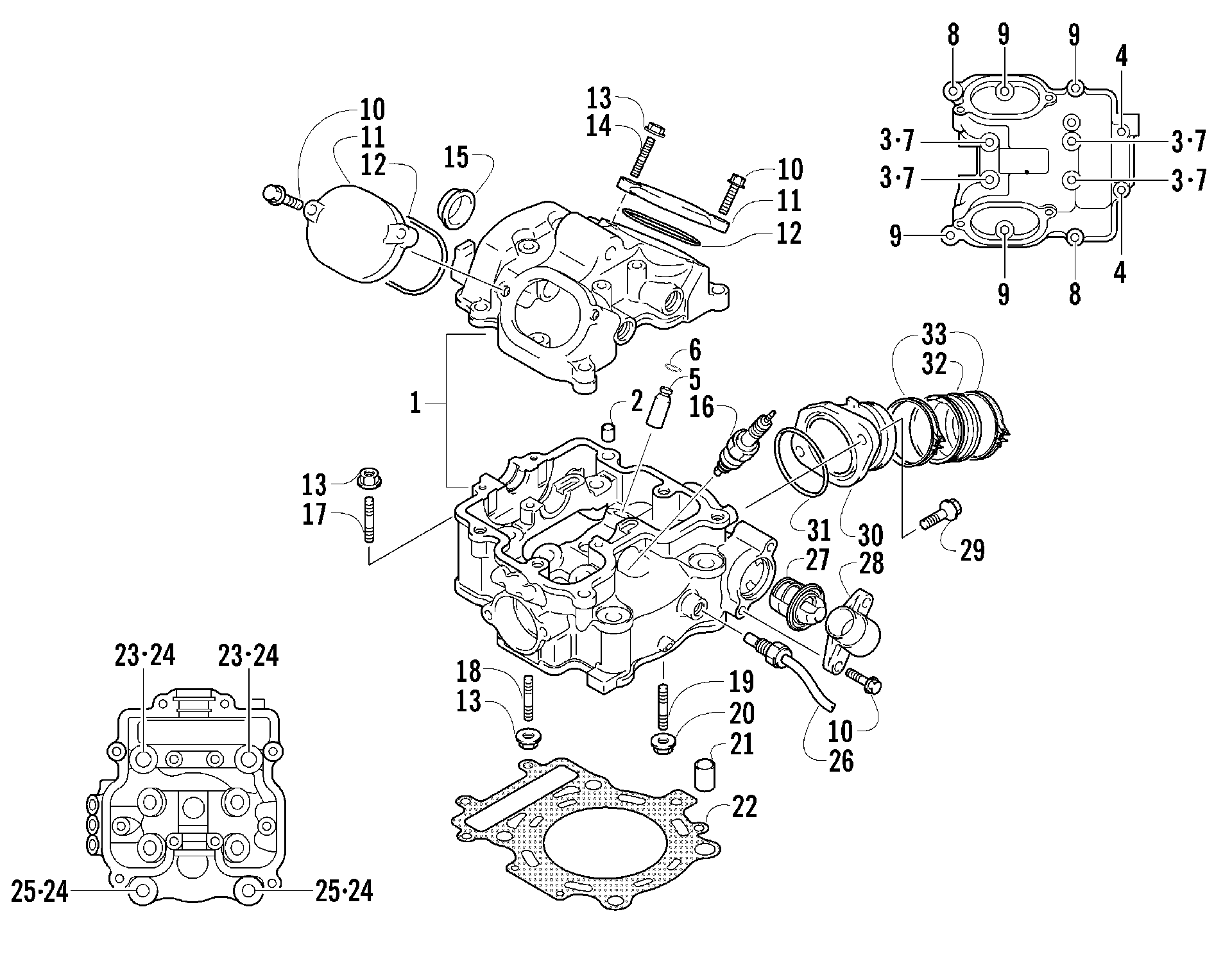

Схема головки блока цилиндров ASSEMBLY [60022] для 500 MANUAL TRANSMISSION 4X4 FIS RED MRP [A2004ISM4AUST]
Схема
Детали
![Головка блока цилиндров ASSEMBLY [60022]](/upload/schemas/633d41f674e390.31910384.gif)
Номер
Наименование детали
Цена
1
HEAD ASSY, CYLINDER(400,454 ATV) (inc. 2-6) art. 3402-098
По запросу
2
PIN,ALIGNMENT,8MM art. 3423-043
По запросу
3
BOLT, 6X55 art. 3423-006
По запросу
4
Bolt art. 3007-395
По запросу
5
GUIDE, VALVE art. 3402-099
По запросу
6
CIRCLIP,M10 art. 3423-068
По запросу
7
Gasket art. 3003-290
По запросу
8
Bolt, Oil Pan art. 3007-505
По запросу
9
Bolt art. 3007-380
По запросу
10
Bolt art. 3007-409
По запросу
11
Cap, Inspection art. 3402-100
По запросу
12
O RING, INSPECTION CAP art. 3402-101
По запросу
13
Nut art. 3007-373
По запросу
14
BOLT,STUD art. 3423-383
По запросу
15
PLUG, CYLINDER HEAD,25MM art. 3402-035
По запросу
16
SPARK PLUG, NGK-CR7E (NGK CR7E) Optional art. 0217-708
По запросу
16
Spark Plug (NGK CR8E) (NGK CR8E) Optional art. 0217-705
от 1 040 ₽
16
свеча art. 0217-632
По запросу
17
BOLT,STUD art. 3423-864
По запросу
18
Bolt, Stud art. 3007-480
По запросу
19
BOLT,STUD art. 3423-862
По запросу
20
Nut art. 3007-390
По запросу
21
PIN, CYLINDER HEAD KNOCK(ALIGMENT) art. 3423-088
По запросу
22
Прокладка ГБЦ Arctic Cat art. 3402-362
По запросу
23
BOLT, L:200,10MM art. 3423-016
По запросу
24
GASKET, HEAD NUT,10MM art. 3402-010
По запросу
25
BOLT, L:190,10MM art. 3423-015
По запросу
26
SWITCH ASSY,WATER TEMP art. 3530-045
По запросу
27
THERMOSTAT, WATER art. 3413-012
По запросу
28
COVER, THERMOSTAT art. 3413-004
По запросу
29
BOLT,6X16 art. 3423-347
По запросу
30
PIPE,INTAKE NO.1(ALU) Metal art. 3402-357
По запросу
31
Кольцо уплотнительное Arctic Cat art. 3423-353
от 1 292 ₽
32
BOOT, INTAKE MANIFOLD art. 0470-472
По запросу
33
Clamp, Hose art. 0423-317
По запросу
