модель 2006 года
- Модель 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 FIS RED [A2006ICH4BUSR]

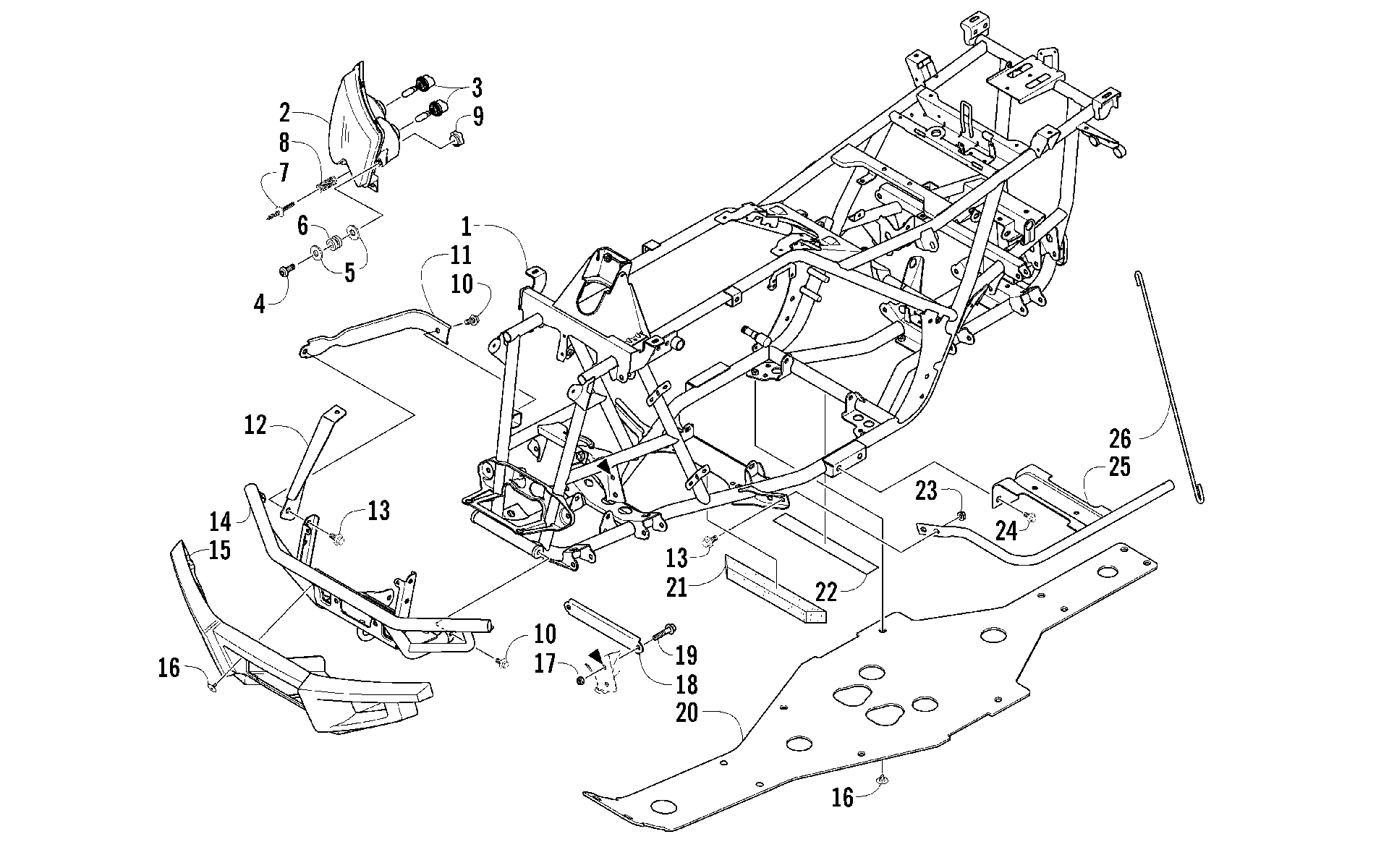

Схема рамы AND RELATED PARTS [83604] для ATV 400 AUTOMATIC TRANSMISSION 4X4 FIS RED [A2006ICH4BUSR]
Схема
Детали
![Рама AND RELATED PARTS [83604]](/upload/schemas/633c4acb9241d7.33393683.gif)
Номер
Наименование детали
Цена
1
Frame, Main art. 1506-717
По запросу
2
Фара правая Arctic Cat art. 0609-852
от 16 359 ₽
2
Фара левая Arctic Cat art. 0609-853
от 16 359 ₽
3
Лампочка головного света Arctic Cat art. 0409-073
от 2 900 ₽
4
Screw, Self-Tapping art. 0623-785
По запросу
5
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
6
GROMMET,GAUGE MOUNT art. 0423-447
По запросу
7
Stud, Adjuster - Headlight art. 0423-514
от 350 ₽
8
SPRING,ADJUSTMENT-HEADLIGHT art. 0423-522
от 210 ₽
9
KNOB,ADJUSTMENT-M5 art. 0423-513
По запросу
10
Болт Arctic Cat art. 8409-020
от 110 ₽
11
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
12
BRACKET,BUMPER-LH-BLACK art. 1506-687
По запросу
12
BRACKET,BUMPER-RH-BLACK art. 1506-686
По запросу
13
Болт Arctic Cat art. 8408-816
от 110 ₽
14
BUMPER,FRONT-BLACK art. 1506-684
По запросу
15
FASCIA,BUMPER-FRONT art. 1406-868
По запросу
16
Винт Arctic Cat art. 0423-101
от 263 ₽
17
Гайка Arctic Cat art. 8428-002
от 310 ₽
18
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
19
Screw, Cap art. 8409-025
По запросу
20
Защита днища Arctic Cat art. 1406-030
от 5 208 ₽
21
FOAM, FRAME art. 1506-067
По запросу
22
PAD,BATTERY-TOP RR art. 0406-289
По запросу
23
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
24
Болт Arctic Cat art. 8409-016
от 221 ₽
25
FOOTREST,RH-PTD-BLACK art. 1506-659
По запросу
25
FOOTREST,LH-PTD-BLACK art. 1506-660
По запросу
26
ROD,SUPPORT art. 1406-853
По запросу
