модель 2006 года
- Модель 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 FIS RED [A2006ICH4BUSR]

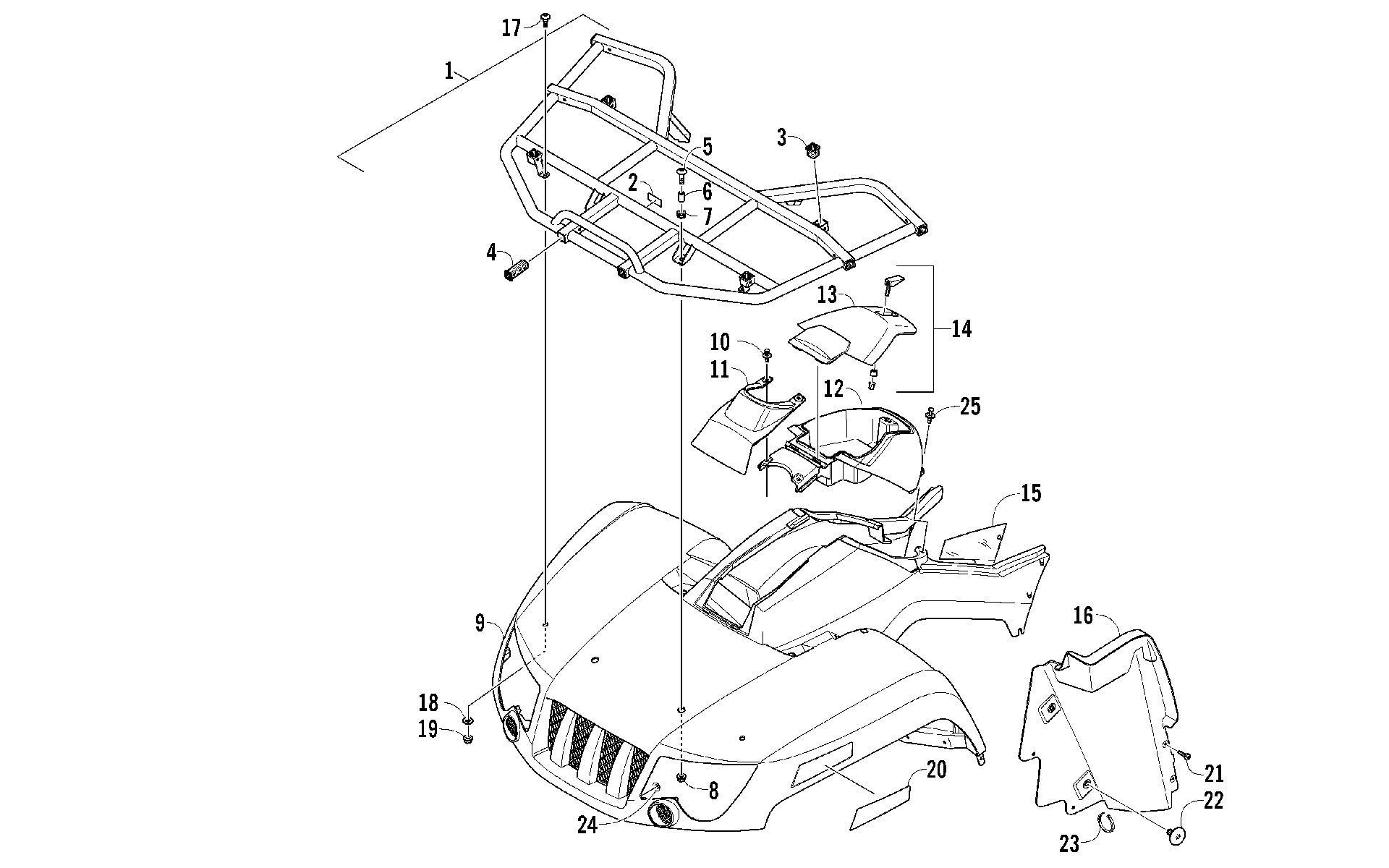

Схема передней части BODY PANEL ASSEMBLY [83601] для ATV 400 AUTOMATIC TRANSMISSION 4X4 FIS RED [A2006ICH4BUSR]
Схема
Детали
![Передняя часть BODY PANEL ASSEMBLY [83601]](/upload/schemas/633c4bf49211a3.41006414.gif)
Номер
Наименование детали
Цена
1
Rack - Front - Assembly (inc. 2-4) art. 1506-750
По запросу
2
DECAL,WARNING-TRV RACK (100 LB.) art. 0411-576
По запросу
3
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
4
BUSHING,RACK FRAME art. 2406-014
По запросу
5
SCREW,MACH-TSPNH M8X1.25X30 CL8.8 BLK art. 8468-830
По запросу
6
SPACER,STEEL art. 0423-463
По запросу
7
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
8
Nut, Hex art. 8432-802
По запросу
9
FENDER,ASSEMBLY-FRONT (RED) art. 2506-366
По запросу
10
Клипса Arctic Cat art. 0623-362
от 90 ₽
11
COVER,STEERING POST-RED(replaces 1406-867) art. 1406-972
По запросу
12
BOX,STORAGE-RED (R/B 2416-240)(replaces 2416-237) art. 2416-240
По запросу
13
COVER,STORAGE BOX art. 1406-862
По запросу
14
Защелка бардачка Arctic Cat art. 1406-599
от 2 048 ₽
15
SHIELD,HEAT art. 0412-394
По запросу
16
PANEL,SPLASH-LH art. 1406-907
По запросу
16
PANEL,SPLASH-RH art. 1406-906
По запросу
17
Болт Arctic Cat art. 0423-355
По запросу
18
Washer art. 8050-222
По запросу
19
Гайка Arctic Cat art. 8424-602
от 110 ₽
20
REFLECTOR,FRONT-RH art. 1411-078
По запросу
20
REFLECTOR,FRONT-LH art. 1411-079
По запросу
21
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
22
Винт Arctic Cat art. 0423-101
от 263 ₽
23
Зажим Arctic Cat art. 0123-788
По запросу
24
Гайка art. 0423-357
По запросу
25
Plug art. 0623-544
По запросу
