модель 2006 года
- Модель 650 V2
- Код модели ATV 650 V-TWIN AUTOMATIC TRANSMISSION 4X4 FIS RED CA [A2006IBR4BCAR]

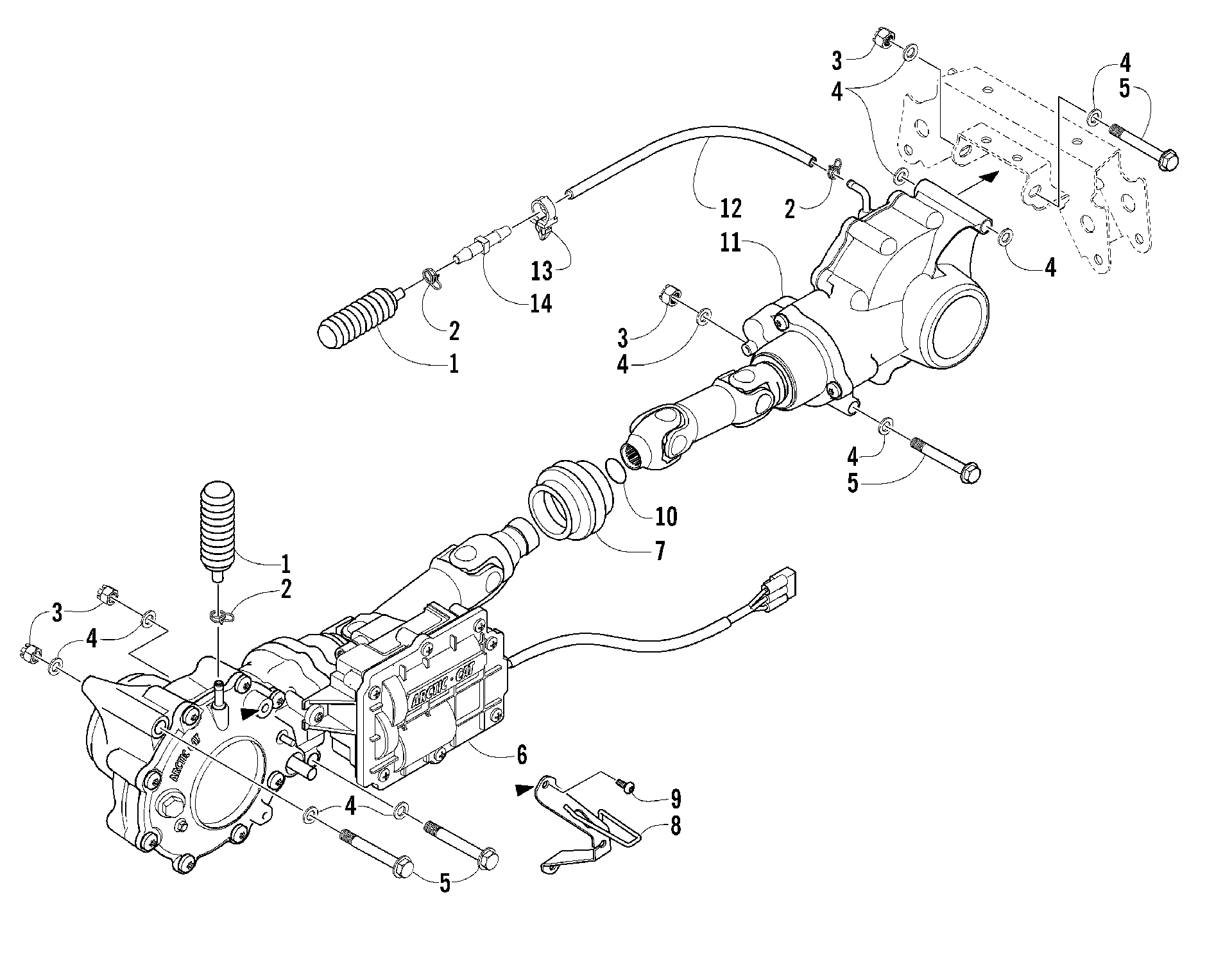

Схема трансмиссии ASSEMBLY [83714] для ATV 650 V-TWIN AUTOMATIC TRANSMISSION 4X4 FIS RED CA [A2006IBR4BCAR]
Схема
Детали
![Трансмиссия ASSEMBLY [83714]](/upload/schemas/633c537cf15861.82130685.gif)
Номер
Наименование детали
Цена
1
Сапун Arctic Cat art. 1402-620
от 750 ₽
2
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
3
Гайка Arctic Cat art. 8428-002
от 310 ₽
4
Шайба Arctic Cat art. 0423-426
от 110 ₽
5
Screw, Cap art. 0423-404
По запросу
6
GEARCASE,FRONT(4.0)-ASSY(650) art. 0502-752
По запросу
7
BOOT,PROP SHAFT (SHORT) art. 0402-967
По запросу
8
PLATE,CABLE-BLACK art. 0502-500
По запросу
9
Винт Arctic Cat art. 0423-396
от 473 ₽
10
O-RING art. 1402-203
По запросу
11
GEARCASE,REAR(4.0)-ASSY art. 0502-767
По запросу
12
HOSE, VENT-GEARCASE art. 0410-049
По запросу
13
Clip, Routing Optional art. 0623-101
По запросу
14
Переходник шланга вентиляции редуктора Arctic Cat art. 0470-702
от 368 ₽
