модель 2006 года
- Модель 650 V2
- Код модели ATV 650 V-TWIN AUTOMATIC TRANSMISSION 4X4 FIS RED CA [A2006IBR4BCAR]

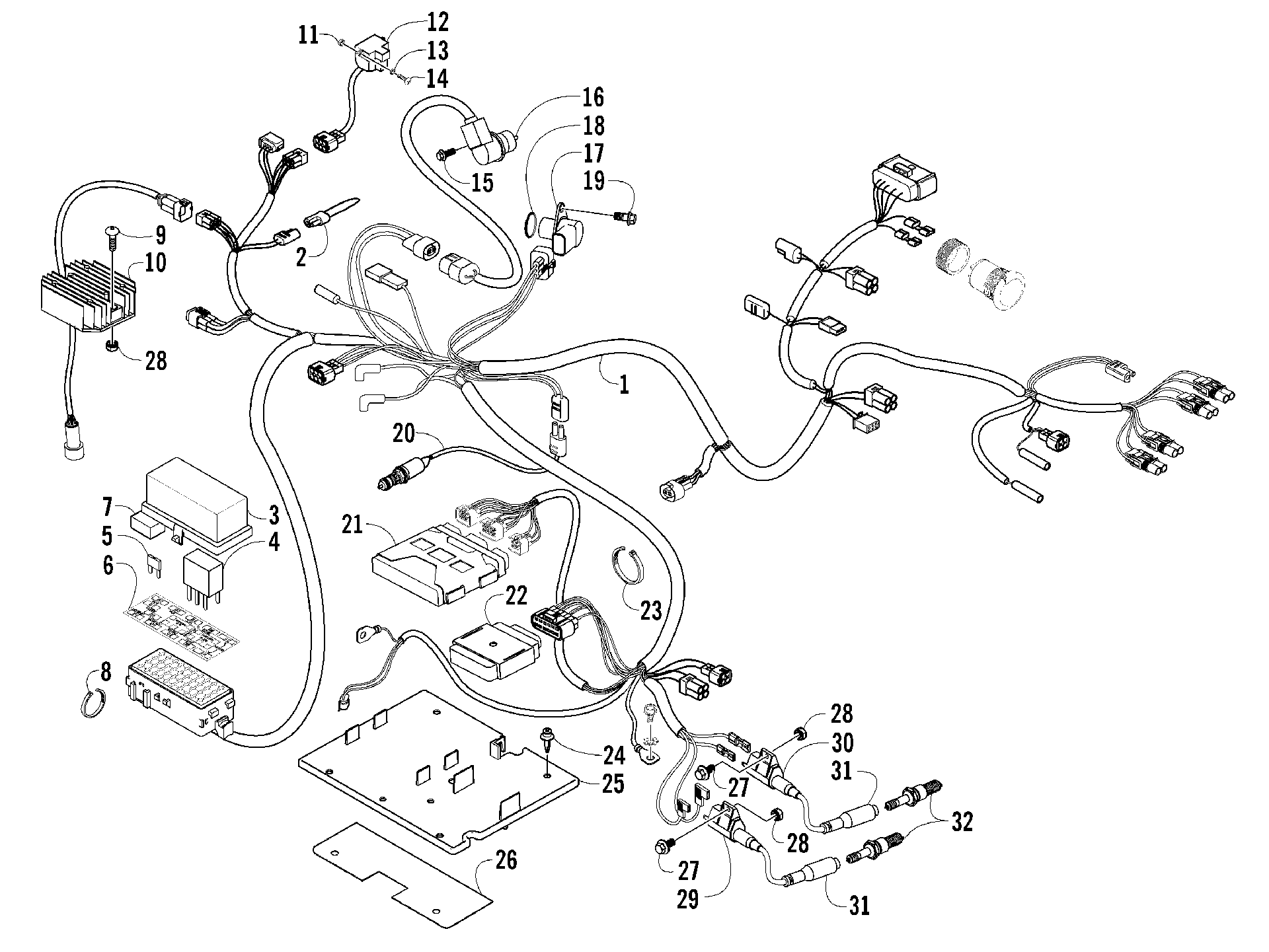

Схема жгута проводов ASSEMBLY [83669] для ATV 650 V-TWIN AUTOMATIC TRANSMISSION 4X4 FIS RED CA [A2006IBR4BCAR]
Схема
Детали
![Жгут проводов ASSEMBLY [83669]](/upload/schemas/633c86d2687a82.39704828.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN 06 650 V2 & LE (inc. 2-7 and two No. 8) art. 0486-188
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
COVER, PDM - ASSY art. 0530-008
По запросу
4
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
5
Fuse - 30 Amp art. 0430-030
По запросу
5
Fuse - 15 Amp art. 0430-031
По запросу
5
Fuse - 10 Amp art. 0430-032
По запросу
6
DECAL,PDM (650 V2) art. 0411-903
По запросу
7
Holder, Fuse art. 0430-037
По запросу
8
Зажим Arctic Cat art. 0123-788
По запросу
9
Screw, Machine art. 8476-630
По запросу
10
Реле регулятор art. 0430-046
По запросу
11
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
12
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
13
Washer art. 0123-802
от 110 ₽
14
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
15
BOLT-FLANGED-SMALL art. 3201-141
По запросу
16
SENSOR,REVERSE art. 3201-191
По запросу
17
SENSOR,SPEED (inc. 18) art. 3201-190
По запросу
18
RING-O art. 3201-343
По запросу
19
BOLT,FLANGED-SMALL art. 3201-036
По запросу
20
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
21
IGNITER (CDI) art. 3201-039
По запросу
22
ECU art. 3201-470
По запросу
23
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
24
Клипса Arctic Cat art. 0423-535
от 263 ₽
25
TRAY,ELECTRICAL (FIS II V2) art. 1406-697
По запросу
26
SHIELD,HEAT (PSA) art. 0412-290
По запросу
27
Болт Arctic Cat art. 8476-620
По запросу
28
Nut art. 0623-038
от 110 ₽
29
Катушка зажигания Arctic Cat / Kawasaki art. 3201-011
от 10 900 ₽
30
Катушка зажигания Arctic Cat / Kawasaki art. 3201-010
от 10 900 ₽
31
Крышка свечного колпачка Arctic Cat / Kawasaki art. 3201-012
от 5 900 ₽
32
SPARK PLUG, NGK-CR7E NGK CR7E art. 0217-708
По запросу
