модель 2007 года
- Модель 90
- Код модели ATV 90 UTILITY RED [A2007KUB2BUSR]

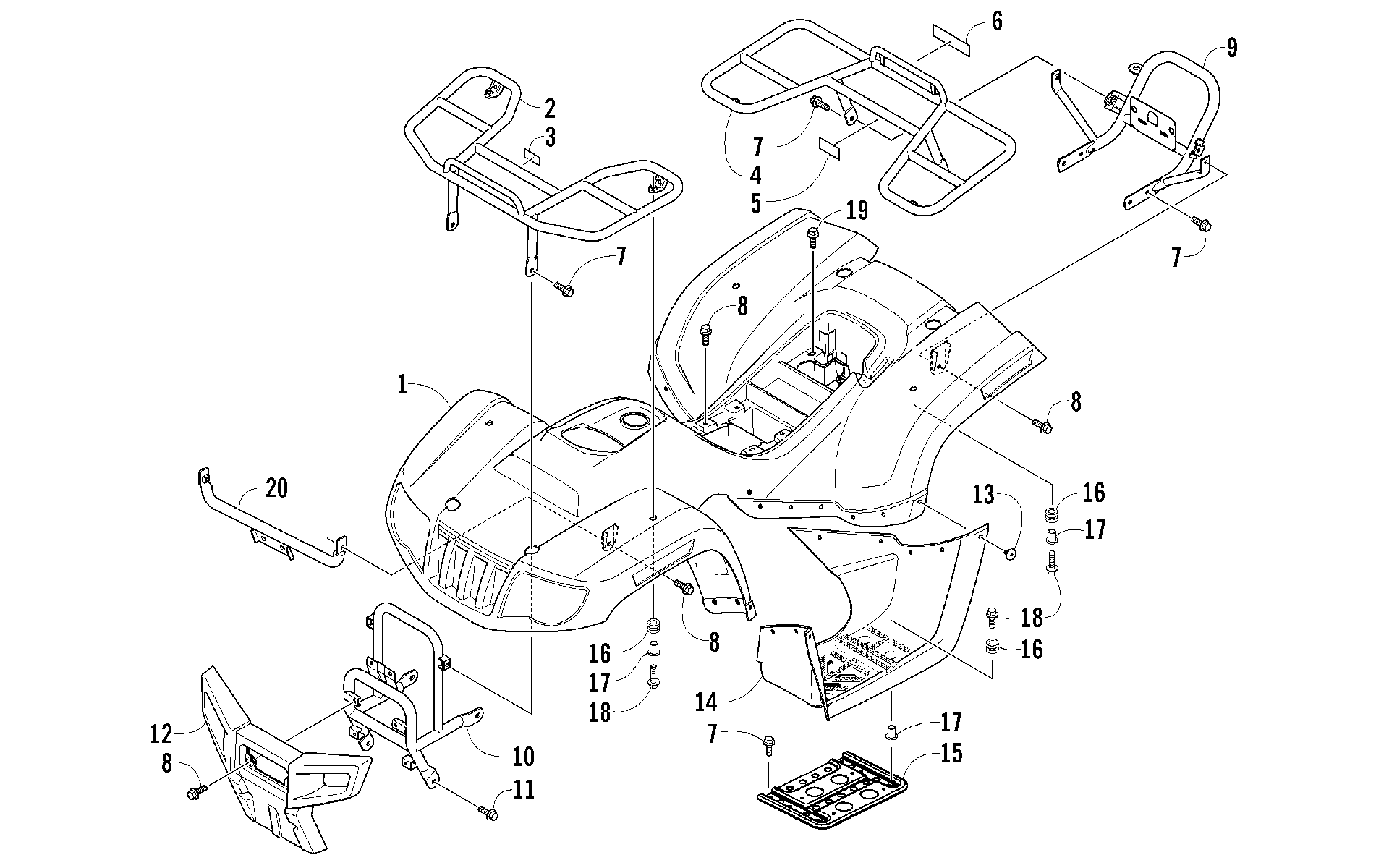

Схема кузов панель и полка узел [87257] для ATV 90 UTILITY RED [A2007KUB2BUSR]
Схема
Детали
![кузов панель и полка узел [87257]](/upload/schemas/633beb660c7915.63132392.gif)
Номер
Наименование детали
Цена
1
BODY PANEL W/HEADLIGHT ASSY-RED art. 3305-915
По запросу
2
FRONT CARRIER LUGGAGE art. 3304-503
По запросу
3
DECAL,WARNING-RACK(10 LB.) art. 1411-316
По запросу
4
REAR CARRIER LUGGAGE art. 3304-504
По запросу
5
DECAL,WARNING-RACK(15 LB.) art. 1411-317
По запросу
6
DECAL,’ARCTIC CAT’ WHITE art. 1411-318
По запросу
7
BOLT FLANGE 8*16 art. 3304-543
По запросу
8
BOLT WASHER 6*16 art. 3304-587
По запросу
9
GRIP ASSY REAR art. 3304-505
По запросу
10
PIPE COMP FRONT BUMPER (RB 3306-741)(replaces 3304-541) art. 3306-741
По запросу
11
BOLT FLANGE 8*12 art. 3304-544
По запросу
12
BUMPER-FRONT art. 3306-141
По запросу
13
CLIP MUDGUARD art. 3303-592
По запросу
14
MUDGUARD ASSY L FLOOR art. 3306-145
По запросу
14
MUDGUARD ASSY R FLOOR art. 3306-144
По запросу
15
FOOTREST-LH art. 3304-495
По запросу
15
FOOTREST-RH art. 3304-494
По запросу
16
RUBBER WIND SCREEN art. 3303-227
По запросу
17
COLLAR FLOOR art. 3303-233
По запросу
18
BOLT WASHER 6*20 art. 3304-586
По запросу
19
BOLT WASH 6*16 art. 3303-313
По запросу
20
STAY FRONT COVER art. 3304-549
По запросу
